Δοκιμαστική επιφάνεια αξιολόγησης επιδόσεων ενεργών μονάδων 400G PAM4 στο πακέτο QSFPDD

Πίνακας Δοκιμών Αξιολόγησης Απόδοσης Ενεργού Module 400G PAM4 σε Πακέτο QSFPDD

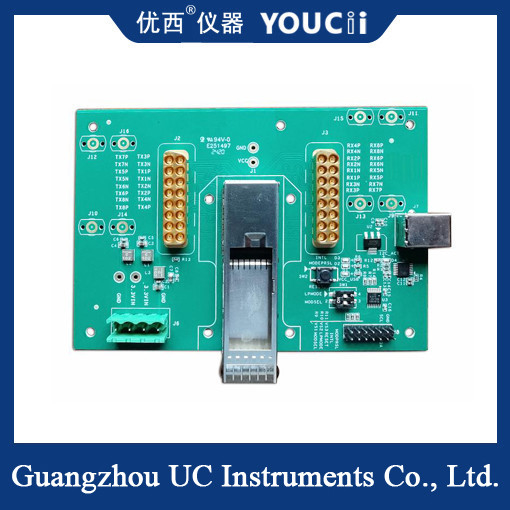

Ο πίνακας δοκιμών U9608 είναι μια συσκευή δοκιμών με μια ποικιλία προηγμένων λειτουργιών. Ακολουθούν μερικά από τα βασικά χαρακτηριστικά του πίνακα δοκιμών U9608:

1. Διασύνδεση πακέτου: Υιοθετεί τη διασύνδεση πακέτου QSFPDD, ειδικά κατάλληλη για οπτικά modules QSFPDD 400G PAM4.
2. Υποστήριξη ρυθμού baud: Ο πίνακας δοκιμών U9608 υποστηρίζει ρυθμούς baud PAM4 που κυμαίνονται από 25GBd έως 28GBd.
3. Τύπος ηλεκτρικής διασύνδεσης: Για την ηλεκτρική διασύνδεση TX και RX, χρησιμοποιεί έναν πολυαξονικό σύνδεσμο 40GHz 2x8 και χρησιμοποιεί επίπεδα CML για είσοδο και έξοδο.
4. Παρακολούθηση ρεύματος και τάσης: Ο πίνακας δοκιμών υποστηρίζει παρακολούθηση ρεύματος σε πραγματικό χρόνο και προστασία από υπερβολικό ρεύμα. Επιπλέον, υποστηρίζει τη δοκιμή έλξης της τάσης τροφοδοσίας και η περιοχή τάσης μπορεί να ρυθμιστεί από 2,8V έως 4,0V. Αυτό σημαίνει ότι μπορεί να καλύψει τις δοκιμές πίεσης τάσης του module, ελάχιστης 3,0V και μέγιστης 3,6V. Ταυτόχρονα, διαθέτει επίσης λειτουργία παρακολούθησης τάσης σε πραγματικό χρόνο, η προεπιλεγμένη έξοδος είναι 3,3V και η τάση εξόδου ρυθμίζεται σε πραγματικό χρόνο σύμφωνα με το ρεύμα του τρέχοντος module, για να διασφαλιστεί ότι υπό διαφορετικά φορτία, το σταθερό εύρος αλλαγής της τάσης τροφοδοσίας είναι εντός 10mV.
5. Προσαρμοστικότητα θερμοκρασίας: Ο πίνακας δοκιμών U9608 υποστηρίζει εφαρμογές σε θερμοκρασίες βιομηχανικής κλίμακας, αποδεικνύοντας την εξαιρετική περιβαλλοντική του προσαρμοστικότητα.
6. MCU και επικοινωνία: Ο ρυθμός I2C MCU στον πίνακα δοκιμών είναι περίπου 100KHz. Τα δεδομένα μεταφέρονται στις πληροφορίες EEPROM του module ανάγνωσης/εγγραφής I2C μέσω του MCU. Η λειτουργία επικοινωνίας χρησιμοποιεί USB HID, δεν απαιτείται πρόγραμμα οδήγησης και τα δεδομένα I2C μπορούν να διαβαστούν και να εγγραφούν απευθείας στο module και στο MCU μέσω του API DLL.
