Πίνακας αξιολόγησης QSFP28 EVB SFP με τέσσερα εισαγωγές και αποτελέσματα 10G σε 32Gbps

Πίνακας Αξιολόγησης QSFP28 EVB SFP με Τέσσερις Εισόδους και Εξόδους 10G έως 32Gbps

Αυτό το προϊόν έχει σχεδιαστεί για να αξιολογεί την απόδοση των ενεργών μονάδων συσκευασίας QSFP+ και QSFP28 με τέσσερα κανάλια εισόδου/εξόδου σε κάθε τερματικό μετάδοσης και λήψης. Οι ρυθμοί NRZ ενός τερματικού κυμαίνονται από 10G~32Gbps και οι ρυθμοί baud PAM4 κυμαίνονται από 25GBoud~28GBoud. Οι υποστηριζόμενες μονάδες περιλαμβάνουν προϊόντα NRZ 40G και 100G.Και προϊόντα PAM4 50G, 100G, 200G, χρησιμοποιώντας εξοπλισμό μετρητή σφαλμάτων, εξασθενητή και εξοπλισμό παλμογράφου, για την αξιολόγηση των δεικτών απόδοσης μετάδοσης της ενεργού μονάδας (όπως δείκτες που σχετίζονται με την εικόνα ματιού), δεικτών απόδοσης λήψης (όπως δείκτες ευαισθησίας), ανάγνωση και εγγραφή πληροφοριών EEPROM της μονάδας κ.λπ.

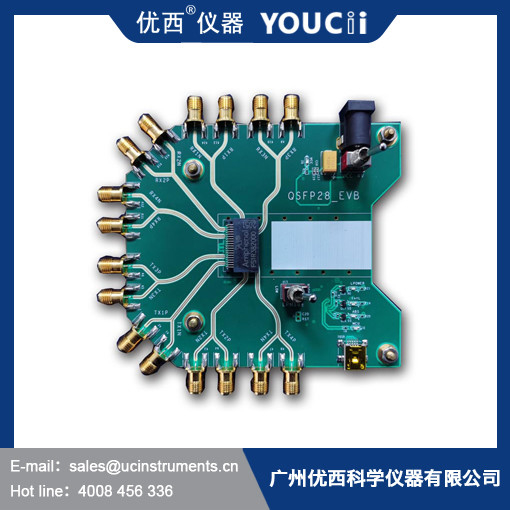

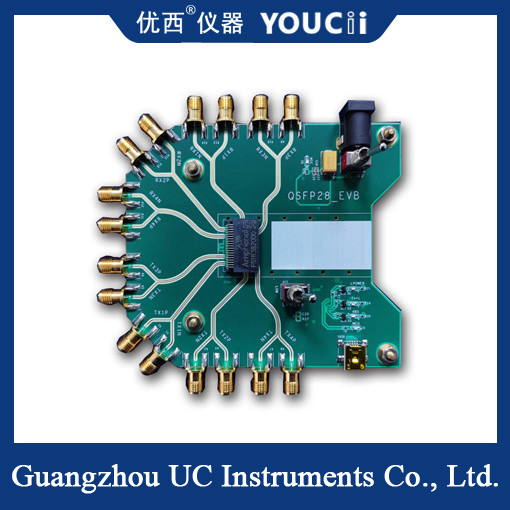

Το πραγματικό αντικείμενο φαίνεται στην παρακάτω εικόνα:

Προϊόν:

1.Διασύνδεση πακέτου QSFP+QSFP28, κατάλληλη για οπτική μονάδα QSFP+, QSFP28, PAM4 50G100G200G.

2. Υποστήριξη εύρους ρυθμού NRZ: 10.3125G~32Gbps.

3. Οι ρυθμοί baud PAM4 κυμαίνονται από 25GBd έως 28GBd

4. Τύπος ηλεκτρικής διασύνδεσης τεσσάρων κατευθύνσεων TX, τεσσάρων κατευθύνσεων RX: θηλυκό 40GHz 2.92mm, είσοδος/έξοδος επιπέδου CML;

5, υποστηρίζει την παρακολούθηση ρεύματος σε πραγματικό χρόνο και την προστασία από υπερβολικό ρεύμα.

6, Υποστήριξη της δοκιμής απόκλισης τάσης τροφοδοσίας, το εύρος τάσης είναι ρυθμιζόμενο 2.8~4.V, πληροί την απόκλιση της μονάδας της ελάχιστης τάσης 3.0V και της μέγιστης τάσης 3.6V, καθώς και την παρακολούθηση τάσης σε πραγματικό χρόνο, η προεπιλογή είναι έξοδος 3.3V, σύμφωνα με την τρέχουσα ρύθμιση σε πραγματικό χρόνο της τάσης εξόδου της μονάδας, για να διασφαλιστεί ότι η τάση τροφοδοσίας υπό διαφορετικά φορτία είναι σταθερή εντός του εύρους των 10mV.

7, υποστηρίζει την εφαρμογή βιομηχανικού περιβάλλοντος θερμοκρασίας.

8. Ο ρυθμός MCU I2C είναι περίπου 100KHz και τα δεδομένα μεταφέρονται στο I2C μέσω MCU για ανάγνωση και εγγραφή πληροφοριών EEPROM της μονάδας.

9, τρόπος επικοινωνίας: USBHID, χωρίς πρόγραμμα οδήγησης, απευθείας ανάγνωση και εγγραφή δεδομένων I2C στη μονάδα και το MCU μέσω API DLL.

Τεχνικοί δείκτες
