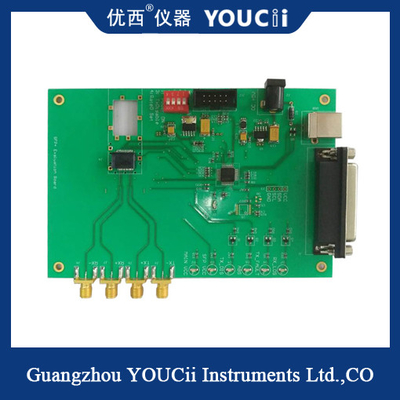

10G πίνακας αξιολόγησης SFP συμβατός με τις ενότητες 11.7G ή των χαμηλότερων ταχυτήτων

10G πίνακας SFP συμβατός με τις ενότητες 11.7G ή των χαμηλότερων ταχυτήτων

Τύπος πίνακα δοκιμής SFP+ και διεπαφής επικοινωνίας:

1. SFP+ ο πίνακας δοκιμής ενιαίων καναλιών υιοθετεί τον παράλληλους λιμένα και τη διεπαφή επικοινωνίας USB.

2, ο παράλληλος λιμένας και τα είδη USB δύο διεπαφής επικοινωνίας για να μιμηθούν I2C, ο έλεγχος ποσοστού είναι 100Kbps, εύκολο στο συμβατό σύστημα με την υψηλή και αργόστροφη ενότητα I2C.

Δύο, λειτουργία πινάκων δοκιμής SFP+:

1. SFP+ ο πίνακας δοκιμής ενιαίων καναλιών έχει τις ακόλουθες λειτουργίες: συμβατό σύστημα με όλες τις ενότητες 11.7G και κατωτέρω

2, παράλληλος λιμένας και είδη USB δύο διεπαφής επικοινωνίας για να επιτύχει την επικοινωνία I2C Ενότητα TxDisable ελέγχου υλικού και υλικό που ελέγχει το Los, θέση TxFault

3, σε πραγματικό χρόνο έλεγχος θερμοκρασίας, σε πραγματικό χρόνο ρεύμα συσκευών αποστολής σημάτων και λήψη του τρεχόντων ελέγχου μέτρησης και overcurrent της προστασίας Η σειρά τάσης παραγωγής είναι από 2.9V σε 3.8V. Η τάση παραγωγής μπορεί να ρυθμιστεί συνεχώς. Είναι κατάλληλο για τη δοκιμή της τάσης τραβήγματος της ενότητας.

4, ενότητες TxDisable υλικού και λογισμικού και αυθαίρετος ανεξάρτητος έλεγχος δύναμης OnOFF (ηλεκτρική ενέργεια μετατροπής), υλικού και λογισμικού.

5. Ο λιμένας USB υποστηρίζει την ανεξάρτητη παροχή ηλεκτρικού ρεύματος (όταν είναι το ρεύμα της οπτικής ενότητας λιγότερο από 100mA).

ΙΙΙ. προφυλάξεις:

1. Σημειώστε ότι υπάρχουν επίσης συσκευές κάτω από και πίσω από τον πίνακα PCBA, τόσο τα αγώγιμα αντικείμενα δεν πρέπει να τοποθετηθούν εξετάζουν δύναμη-επάνω για να αποφύγουν το βραχυκύκλωμα και να καψουν τον πίνακα.

2, η τάση εισαγωγής προσαρμόζονται σε 5V, δεν ρυθμίζουν την τάση ή την αντιστροφή, ώστε να μη καεί ο πίνακας.

3, ενότητα δοκιμής 10G, μεγάλο σήμα TX, ηλεκτρικό καλώδιο υποστήριξης σημάτων RX πρέπει να υποστηρίξουν το καλώδιο σημάτων συχνότητας 18G.
