10G πίνακας κυκλωμάτων δοκιμής πινάκων αξιολόγησης SFP SFP+

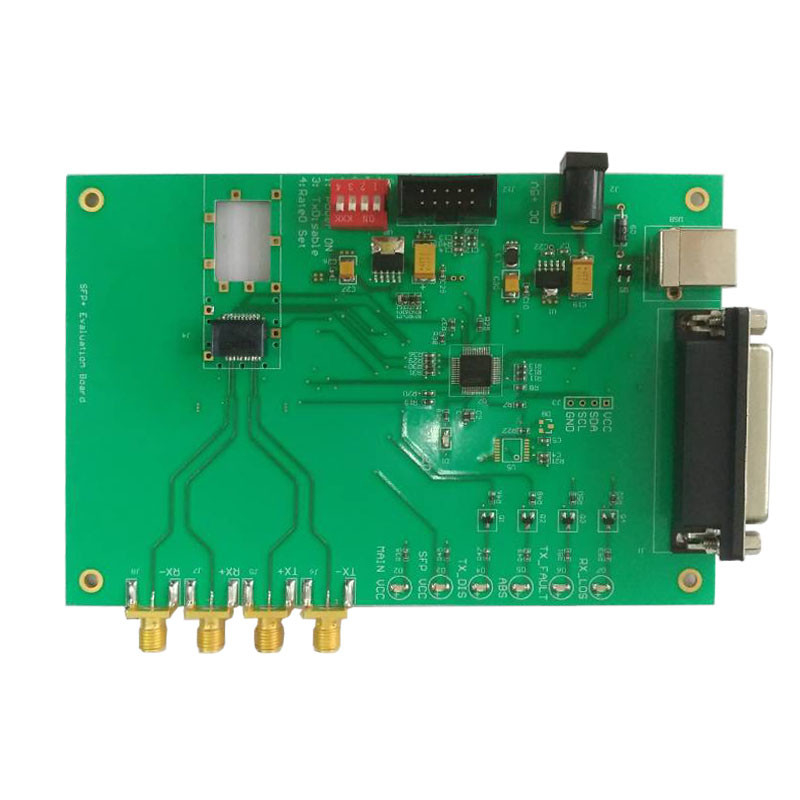

Πίνακας κυκλωμάτων δοκιμής U9601A 10G SFP+

SFP+ εξετάστε τον τύπο πινάκων και τον τύπο διεπαφών επικοινωνίας:

1. SFP+ ο απλού διαύλου πίνακας δοκιμής υιοθετεί τον παράλληλους λιμένα και τη διεπαφή επικοινωνίας USB.

2. τα παράλληλα είδη λιμένων και USB δύο διεπαφής επικοινωνίας για να μιμηθούν I2C, έλεγχος ποσοστού είναι 100Kbps, εύκολο στο συμβατό σύστημα με την υψηλή και αργόστροφη ενότητα I2C.

Δύο, πίνακας δοκιμής SFP+ λειτουργούν:

1. SFP+ οι απλού διαύλου λειτουργίες πινάκων δοκιμής είναι: συμβατό σύστημα με 11.7g και κάτω από όλα τα ποσοστά της ενότητας

2. παράλληλοι λιμένας και διεπαφές επικοινωνίας USB δύο για να επιτύχει την επικοινωνία I2C Ενότητα TxDisable ελέγχου υλικού και υλικό που ελέγχει το Los, κράτος TxFault

3. σε πραγματικό χρόνο έλεγχος θερμοκρασίας, σε πραγματικό χρόνο έλεγχος ρευμάτων συσκευών αποστολής σημάτων και τρέχοντες μέτρησης δεκτών και overcurrent προστασία Ο έλεγχος παραγωγής προκατειλημμένης τάσης τραβήγματος, η σειρά τάσης παραγωγής από τη διευθετήσιμη παραγωγή 2.9-3.8V συνεχώς, κατάλληλη για τη δοκιμή προκατειλημμένης τάσης τραβήγματος ενότητας, την υψηλά ακρίβεια τάσης παραγωγής και το λάθος είναι λιγότερο από 5mV, δεν επηρεάζεται από το συνολικό εξωτερικό τρέχον μέγεθος ενότητας

4. ενότητες TxDisable υλικού και λογισμικού και αυθαίρετος ανεξάρτητος έλεγχος δύναμης OnOFF (ηλεκτρική ενέργεια διακοπτών), υλικού και λογισμικού.

5. Ο λιμένας USB υποστηρίζει την ανεξάρτητη παροχή ηλεκτρικού ρεύματος (όταν είναι το ρεύμα της οπτικής ενότητας λιγότερο από 100mA).

Τρία, θέματα που χρειάζονται την προσοχή:

1. Σημειώστε ότι υπάρχουν επίσης συσκευές κάτω από και πίσω από τον πίνακα PCBA, έτσι δεν επιτρέπεται για να τοποθετήσει τα αγώγιμα αντικείμενα στη δοκιμή δύναμης, ώστε να μη να βραχυκυκλωθεί και καεί ο πίνακας.

2. η τάση εισαγωγής προσαρμόζεται σε 5V, δεν ρυθμίζει την τάση υψηλή ή αντίστροφη, ώστε να μη καεί ο πίνακας.

3. Κατά δοκιμή της ενότητας 10G, τη TX και τα καλώδια σημάτων RX που υποστηρίζουν τα μεγάλα σήματα πρέπει να χρησιμοποιήσουν τα καλώδια σημάτων που υποστηρίζουν τη συχνότητα 18G.

FAQ
Q: Είναι η επιχείρησή σας εμπορική ή ένα εργοστάσιο;
Α: Είμαστε fcatory Guangdong. Η επιχείρησή μας έχει μια επαγγελματική ομάδα πωλήσεων εξωτερικού εμπορίου και μια πεπειραμένη ομάδα τεχνικής υποστήριξης. Είμαστε προμηθευτής για την πηγή φωτός, τον οπτικό μετρητή ενέργειας, τον οπτικό εξασθενητή, τον οπτικούς διακόπτη και το BERT, DCA, CDR.
Q: Ποιος είναι ο όρος τιμών;
Α: FOB ShenZhen
Q: Ποιος είναι ο χρόνος εξουσιοδότησης;
Α: 12 μήνες μετά από την ημερομηνία αποστολών.
Q: Πώς να τοποθετήσει τη διαταγή;
Α: Η συζήτηση στο προσωπικό υπηρεσιών, επιβεβαιώνει τις λεπτομέρειες μηχανών, και τοποθετεί έπειτα τη διαταγή.
