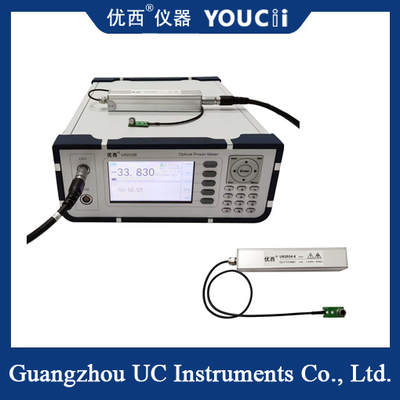

Η ανάλυση τύπου πένας PD του μετρητή οπτικής ισχύος είναι εξωτερική

Μοντέλο #

U82024

Στοιχείο αισθητήρα

InGaAs

Μέγεθος PD

φ2 mm

Εύρος μηκών κύματος

900 ~ 1700 nm

Μήκος κύματος βαθμονόμησης

1310 / 1550 / 1650nmΤμηματική βαθμονόμηση

Εύρος ισχύος

+10 ~- 45dBm

Περίοδος δειγματοληψίας ισχύος(ρυθμός)

1 ms(1KHz)

Τύπος ίνας εφαρμογής

Τυπικό SM και MM έως 62,5 um μέγεθος πυρήνα

 Απόλυτη

Αβεβαιότητα (ακρίβεια) στην κατάσταση αναφοράς

± 4% (1200 nm ~ 162.50 nm)

Σχετική

Αβεβαιότητα (ακρίβεια) στην κατάσταση αναφοράς

＜ 0.02 dB Τυπικό

Γραμμικότητα (ισχύς)

≤ ± 0.06 dB (1200 nm ~ 162.50 nm, 0 ~ -40dBm)

Απώλεια επιστροφής

＞ 40 dB

Οπτική είσοδοςΔιασύνδεση

Γυμνή ίναείσοδος Μπροστινή διάσταση αισθητήρα

5,0 mm Π x 2,5 mm Υ x 20,0 mm Β

C

Διασύνδεση επικοινωνίαςRS232/ USB

Θερμοκρασία λειτουργίας 0

～

+40℃ Θερμοκρασία αποθήκευσης2

～

+80℃ Περίοδος επαναβαθμονόμησης2

Y

έτοςΔιαστάσεις5

mm Π,

2.5 mm Υ, 20 mm ΒΒάρος 0

.5 kg

Σενάρια εφαρμογήςΣύστημα οπτικών ινών επικοινωνίας
