Εξαιρετικά λεπτός PD εξωτερικός ανιχνευτής οπτικής ισχύος +10 ~ -45 dBm φ2 mm

Μοντέλο #

U82024

Στοιχείο αισθητήρα

InGaAs

Μέγεθος PD

φ2 mm

Εύρος μήκους κύματος

900 ~ 1700 nm

Μήκος κύματος βαθμονόμησης

1310 / 1550 / 1650nm Τμηματική βαθμονόμηση

Εύρος ισχύος

+10 ~ - 45 dBm

Περίοδος δειγματοληψίας ισχύος(ρυθμός)

1 ms(1KHz)

Τύπος ίνας εφαρμογής

Τυπικό SM και MM έως 62,5 um μέγεθος πυρήνα

Απόλυτη

Αβεβαιότητα (ακρίβεια) στην κατάσταση αναφοράς

± 4% (1200 nm ~ 16mm Π, 0 nm)

Σχετική

Αβεβαιότητα (ακρίβεια) στην κατάσταση αναφοράς

＜ 0.02 dB Τυπικό

Γραμμικότητα (ισχύς)

≤ ± 0.06 dB (1200 nm ~ 16mm Π, 0 nm, 0 ~ -40dBm)

Απώλεια επιστροφής

＞ 40 dB

Οπτική είσοδος Διεπαφή

Γυμνή ίναer είσοδος

Διάσταση μπροστινού αισθητήρα

5,0 mm Π x 2,5 mm Υ x 20,0 mm Β

ΔιεπικοινωνίαΔιεπαφή

RS232 / USB

Θερμοκρασία λειτουργίας

0 ～ +40℃

Θερμοκρασία αποθήκευσης

-30 ～ +80℃

Περίοδος επαναβαθμονόμησης

2 ΈτοςΔιαστάσεις

5

mm Π,  2,5mm Υ,  20mm Β Βάρος

0

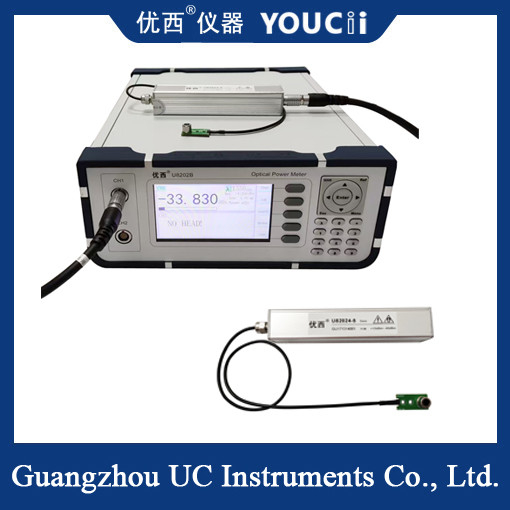

.5 kgΤο οπτικό μετρητή ισχύος διπλού καναλιού, σε συνδυασμό με έναν εξωτερικό εξαιρετικά λεπτό αισθητήρα PD, έχει γίνει ένα σημαντικό εργαλείο δοκιμών στους τομείς των οπτικών επικοινωνιών, της οπτοηλεκτρονικής και της τεχνολογίας λέιζερ λόγω της υψηλής ακρίβειας, της ευελιξίας και της εφαρμοσιμότητάς του σε πολλαπλά σενάρια.
