15Gbps Πλήρης Ρυθμός CDR Παρέχει τα Όργανα Σήματος Ανάκτησης Χρονισμού

15Gbps πλήρης ταχύτητας CDR παρέχει τα όργανα ανάκτησης σήματος ρολογιού

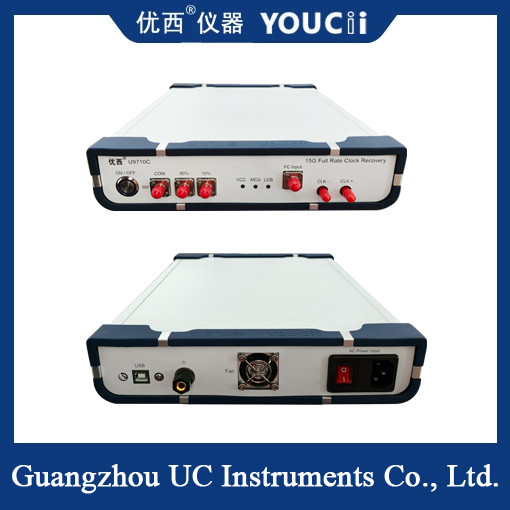

Το U9710C CDR (Clock Recovery) χρησιμοποιείται κυρίως για την παροχή σήματος ανάκτησης ρολογιού στο περιβάλλον δοκιμής χωρίς ενεργοποίηση ρολογιού.ώστε να χρησιμοποιείται το οσιλοσκόπιο δειγματοληψίας για τη δοκιμή του διαγράμματος οπτικού οφθαλμού της συσκευήςΗ τυπική εφαρμογή είναι η δοκιμή του οπτικού εξοπλισμού δικτύου ή του προϊόντος BOB σε εφαρμογή PON.είναι απαραίτητο να ανακτήσετε το σήμα ρολογιού για να ενεργοποιήσετε το οσιλοσκόπιο δειγματοληψίας κατά τη δοκιμή του διαγράμματος οπτικού οφθαλμού.

Βασικοί τεχνικοί δείκτες
Αντοχή Jitter: Πρέπει να πληροί πρότυπα όπως το ITU-T G.8251 και το IEEE 802.3Συνήθως, η ανοχή τριβής εισόδου απαιτείται να είναι στο επίπεδο UI (διαστήματος μονάδας) (όπως ± 0,5UI).

Τραυματισμός εξόδου: Ο τραυματισμός του ρολογιού ανάκτησης θα πρέπει να είναι κάτω από το επίπεδο των 100f (femtosecond) για να εξασφαλίζεται η ακρίβεια δοκιμής των συσκευών που χρησιμοποιούνται προς τα κάτω, όπως οι δοκιμαστές ρυθμού σφάλματος bits και τα οσιλοσκόπια.

Ευαισθησία: Υποστηρίζει είσοδο οπτικού σήματος έως και -15 DBM (μέσω φωτοηλεκτρικής μονάδας μετατροπής) ή είσοδο ηλεκτρικού σήματος επιπέδου MV.

Διάφρασμα ζώνης βρόχου: Το ρυθμιζόμενο εύρος είναι συνήθως από 100kHz έως 20MHz για να προσαρμοστούν τα διαφορετικά χαρακτηριστικά του σήματος και οι απαιτήσεις δοκιμής.

ΤεχνικόΠΑραμέτρα

Το όργανο ανάκτησης ρολογιού πλήρους ταχύτητας 15Gbps είναι μια βασική συσκευή στις δοκιμές επικοινωνίας υψηλής ταχύτητας και η απόδοσή του επηρεάζει άμεσα την αξιοπιστία των αποτελεσμάτων των δοκιμών.,πρέπει να εξετασθεί πλήρως το εύρος ταχύτητας και η απόδοση jitter.
