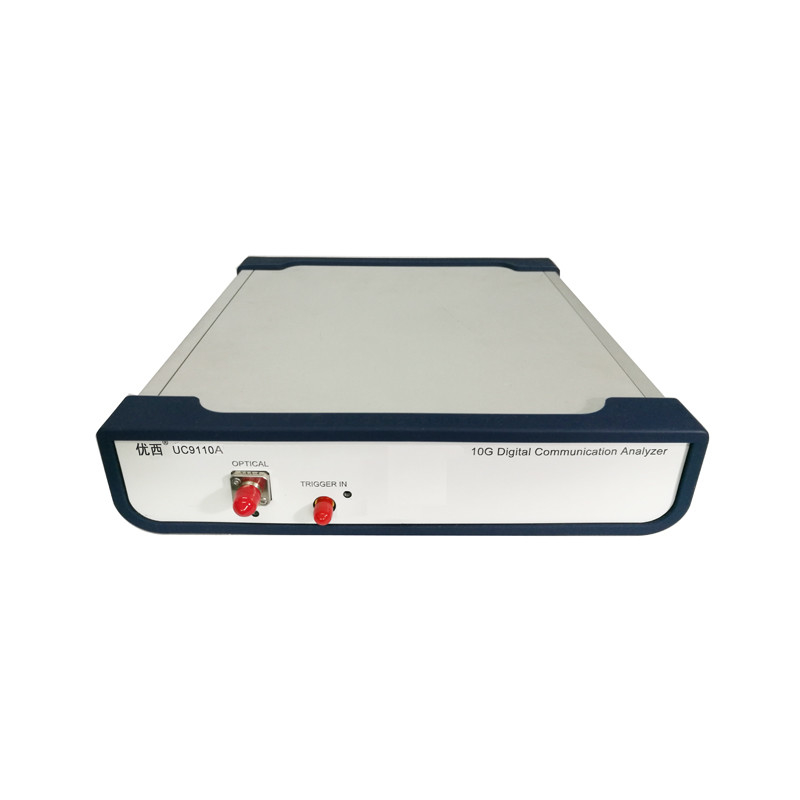

Ψηφιακή συσκευή ανάλυσης επικοινωνίας U9110A 10G
Ψηφιακές λύσεις ανάλυσης επικοινωνίας
Η συσκευή ανάλυσης uc9110a/uc9110a-2/uc9110a-4 σημάτων επικοινωνίας που σχεδιάζεται για τις εφαρμογές επικοινωνίας υψηλής επίδοσης είναι ένα ιδανικό εργαλείο για τα τμήματα δικτύων δεδομένων και δικτύων επικοινωνίας, τα τμήματα πομποδεκτών, την αξιολόγηση σχεδίου συστημάτων μετάδοσης, την κατασκευή και τη δοκιμή.
Uc9110a/uc9110a-2/uc9110a-4 αποτελέσματα μέτρησης είναι όχι μόνο ακατέργαστα στοιχεία, αλλά και ιστόγραμμο με το χρόνο και το εύρος, τη δοκιμή μασκών, τη στατιστική δοκιμή, κ.λπ. Παρέχει ένα σύνολο τοποθετήσεων δοκιμής για τους δείκτες επικοινωνίας, συμπεριλαμβανομένης της περιόδου διαστήματος, του χρόνου ανόδου, του χρόνου πτώσης, του ποσοστού διασταυρώσεων, του αποτελέσματος, downshot, της αναλογίας εξάλειψης, jitter, και της μέτρησης εύρους.
Επιπλέον, SDH/SONET, δοκιμές μασκών Gigabit Ethernet, και άλλες τυποποιημένες ενιαίες δοκιμές συμμόρφωσης.
Προδιαγραφή
| τυποποιημένο ποσοστό |
1.25G ~30G |
| Περιθώριο μασκών ακρίβειας μέτρησης (περιθώριο) |
± 3% |
| Ανάλυση εικόνας χαρακτηριστικών επίδειξης |
1024×768 εικονοκύτταρα |
| ψηφιακό σύστημα μέτρησης |
Η υποστήριξη 1~2 οπτική μέτρηση καναλιών, αναζωογονεί την προαιρετική μέτρηση 3 φορές ανά δευτερόλεπτο |
| Τρόπος αποκτήσεων σημάτων |
Δειγματοληψία (κανονικός), φάκελος, μέσος |
| Θόρυβος RMS |
0.25mV (10GHz), 0.5mV (30Ghz) |
| Αριθμός καναλιών δειγματοληψίας |
1~4 κανάλι |
| Κάθετος χρόνος μετατροπής συστημάτων |
Ανάλογα με τον αριθμό καναλιών δειγματοληψίας, 8.75ps (30GHz) |
| Θόρυβος RMS (ανώτατος) |
0.5mV (10GHz), 1.0mV (30GHz) |
| Οριζόντιο ζουμ κυματοειδούς συστημάτων μέσα και βάση παρατήρησης ζουμ έξω χρονική |
0.5ps/div σε 1ms/div |
| Ακρίβεια χρονικού διαστήματος (jitter τρόπος) |
0.25ps (10GHz), 0.0625ps (30GHz) |
| Εξωτερική πηγή ρολογιών συστημάτων ώθησης |
100mV, 155~2500MHz (10GHz), 155~622MHz (30Ghz) |
| Σειρά επιπέδων ώθησης |
±1.0V |
| σειρά εισαγωγής ώθησης |
±1.5V |
| Διακοπή ώθησης |
±1.5V: 5ms ~100ms |
| Δύναμη (εξωτερικός προσαρμοστής δύναμης) |
50Hz, 5V, 3A, 6W |
| Περιβαλλοντική θερμοκρασία, λειτουργία σχετικής υγρασίας |
Θερμοκρασία-20 σε ~50℃, υγρασία 20% σε ~80% |
| αποθήκευση |
Θερμοκρασία -40 σε ~85℃, υγρασία 5% σε ~90% |
| Μέγεθος |
235W×55H×255L (χιλ.) |
| Βάρος |
<2Kg |
| Επικοινωνία, διεπαφή διαχείρισης δικτύου |
RJ45 υποστήριξη 10/100Mbps Ethernet |
Εισαγωγή λειτουργίας
· Αυτόματη μέτρηση επικοινωνίας
· Εύρος ζώνης ευρέος φάσματος (9Gbps σε 12.5Gbps, πηγή ώθησης ρολογιών υποστήριξης 155-2500mhz)
· Αυτόματη δοκιμή μασκών ITU/ANSI
- Διεπαφή λειτουργίας χρηστών και γραφικής επίδειξης βασισμένη στο λογισμικό επικοινωνίας PC Ethernet
· Μορφωματική δομή
· Γρήγορο ποσοστό δειγματοληψίας
· Άριστη πίστη σημάτων (Jitter<0>
· Τρόπος αποκτήσεων FramsScan
FAQ
Q: Είστε κατασκευαστής εργοστασίων;
Α: Ναι είμαστε κατασκευαστής με 13 έτη εμπειρίας σε αυτήν την βιομηχανία και παρείχαμε πολλά προϊόντα καλής ποιότητας.
Q: Πού είναι η κύρια αγορά σας;
Α: Ασία, Ευρώπη, Αμερική, Μέση Ανατολή, Αφρική και άλλες χώρες και περιοχές.
Q: Ποια είναι η ελάχιστη ποσότητα διαταγής σας (MOQ);
Α: Σαν τυποποιημένη πολιτική, δεχόμαστε MOQ 1set, και τα μικτά στοιχεία διαθέσιμα, αυτό πρέπει ακόμα να επιβεβαιώσουν με τις πωλήσεις μας σύμφωνα με τις διαφορετικές γραμμές παραγωγής.
Q: Μπορώ να προσαρμόσω το μέγεθος και το χρώμα της περίπτωσης;
Α: Ναι. Μπορούμε να το συζητήσουμε.
Q: Μπορώ να αγοράσω μερικά δείγματα πρώτα πριν από τις κύριες διαταγές; Είναι η αμοιβή δειγμάτων πληρωτέα;
Α: Ναι, το τέλος δειγμάτων και η αμοιβή αποστολών πρέπει να καταβληθούν εκ των προτέρων.
Q: Πόσο καιρό είναι η παραγωγή χρονική ανοχή;
Α: 5 ημέρες για τα προϊόντα αποθεμάτων, τα διαφορετικά προϊόντα έχουν τους διαφορετικούς χρόνους παράδοσης, σύμφωνα με την πραγματική κατάσταση.
