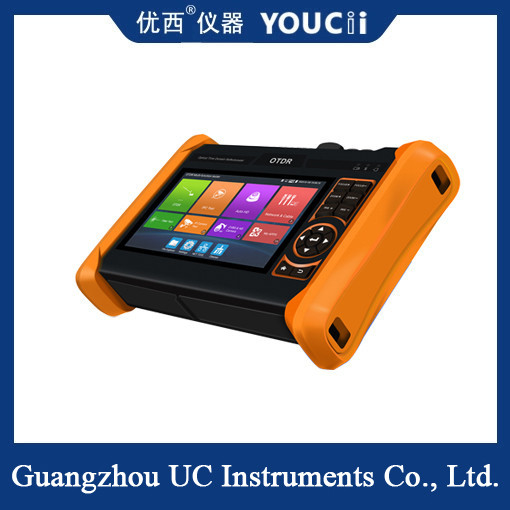

Οπτικό εργαλείο συντήρησης οπτικών ινών OTDR

Μεγάλες Εικόνας : Οπτικό εργαλείο συντήρησης οπτικών ινών OTDR

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	YOUCii
Αριθμό μοντέλου:	U6510

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Negotiate price
Συσκευασία λεπτομέρειες:	Χάρτινο κουτί
Χρόνος παράδοσης:	50 εργάσιμες μέρες
Όροι πληρωμής:	Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς:	30pcs / μήνα

Επικοινωνία

Οπτικό εργαλείο συντήρησης οπτικών ινών OTDR

περιγραφή

Πεδίο ισχύος:	+5 ~ -85dBm, +25 ~ -65dBm	Δυναμική περιοχή:	32/30dB
Απώλεια απόδοσης:	> 40 DB	απώλεια εισαγωγής:	< 1="">
οπτικός συνδετήρας:	FC/PC/FC/APC	Σειρά ποσοστού στοιχείων:	25 ~ 32G
Τύπος συσκευών:	InGaAs
Επισημαίνω:	Οπτικό Reflectometer χρονικών περιοχών , Εργαλείο συντήρησης οπτικών ινών OTDR , οπτικό αντανάκλατο με πεδίο χρόνου otdr

Οπτικό εργαλείο συντήρησης οπτικών ινών OTDR

Σύνοψη

Το OTDR είναι ένα όργανο για την κατανόηση της ομοιομορφίας, του ελαττώματος, της κατάρρευσης, της σύνδεσης των αρθρώσεων και άλλων ιδιοτήτων των οπτικών ινών μέσω της ανάλυσης της καμπύλης μέτρησης.Χρησιμοποιείται για τη μέτρηση της εξασθένισης της οπτικής ινών, η εξασθένιση του συνδετήρα και του εντοπιστή σφάλματος, και να δείτε την κατανομή των απωλειών κατά μήκος του μήκους της οπτικής ινών, είναι ένα απαραίτητο εργαλείο στην κατασκευή,συντήρηση και παρακολούθηση οπτικών ινών.

Προειδοποίηση

Όταν χρησιμοποιείται το OTDR για τη μέτρηση οπτικών ινών, εκτός από το προϊόν μήκους κύματος 1610nm, δεν θα μπορούσε να υπάρξει φως λειτουργίας στη μετρούμενη οπτική ινή.και το όργανο μπορεί να υποστεί μόνιμη βλάβη.
Μην κοιτάζετε την οπτική διεπαφή απευθείας ή να κοιτάζετε την οπτική διεπαφή μέσω οπτικού οργάνου.
Όταν το OTDR λειτουργεί, μην κοιτάζετε απευθείας την έξοδο λέιζερ.
Μετά τη χρήση, καλύψτε το καπάκι σκόνης στην οπτική έξοδο του OTDR
Εάν είναι δυνατόν, κάντε το αποσυνδεδεμένο τερματικό της οπτικής ινής να δείχνει σε ένα μη ανακλαστικό αντικείμενο.

Σύνδεση με ίνες

Συνδέστε την ίνα στην ανώτερη οπτική διεπαφή του OTDR.

Προειδοποίηση:Όταν χρησιμοποιείται το OTDR για τη μέτρηση οπτικών ινών, δεν μπορεί να υπάρχει λειτουργικό φως στη μετρούμενη οπτική ινή.

Δοκιμή OTDR αυτόματη

Ετικέτα: Auto OTDR, προεπιλεγμένα, κάντε κλικ στο OTDR test ή επιλέξτε μήκος κύματος, πλάτος παλμού και διάρκεια μέτρησης στο Quick Setup για να ξεκινήσετε τις δοκιμές.

Οπτικό εργαλείο συντήρησης οπτικών ινών OTDR 0

Τεχνικές προδιαγραφές OTDR
μήκος κύματος (nm)Προαιρετικό *	1310/1550				1610
Δυναμικό εύρος (dB)² Προαιρετική*	28/26	30/28	32/30	34/34	28	30	32	34
Διάμετρος παλμού (ns)	5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000
Πεδίο δοκιμής	≤ 150 Km
Ζώνη τύφλωσης γεγονότος (m)³	≤ 2m
Άγρια ζώνη εξασθένισης (m)³	≤ 10m
Γραμμικότητα (dB / dB)	±0,05 dB/dB
Οριακό όριο απώλειας (dB)	0.05
Αναλογία ανάλυσης απώλειας (dB)	0.01
Ελάχιστη ανάλυση απόστασης	0.05
Σημείο δειγματοληψίας ((K)	32-128
Ασφάλεια απόστασης (m)	±(1 m + 5×10^{- 5}× απόσταση + διάστημα δειγματοληψίας)
Απόσταση εμβέλειας (χλμ)	0.5,1,2,5,10,25,50,100,200
Τυπική διάρκεια ανανέωσης σε πραγματικό χρόνο	1s
Φόρμα αρχείου	Τυπική μορφή SOR/PDF/EXCEL
Διάρκεια της μέτρησης	5sec, 10sec, 15sec, 30sec, 1min, 2min και 3min είναι επιλέξιμα
Αποθήκευση	Η κάρτα FLASH (EMMC) 8G + TF
Τύπος διεπαφής	SC-PC
Παρατηρήσεις: 1Η τεχνική προδιαγραφή περιγράφει την εξασφάλιση των επιδόσεων του οργάνου όταν χρησιμοποιείται τυπικός συνδετήρας μοντέλου PC για τη μέτρηση,χωρίς να λαμβάνεται υπόψη η αβεβαιότητα που προκαλείται από την ανθεκτικότητα των οπτικών ινών. 2Δυναμικό εύρος είναι τα δεδομένα που μετρούνται υπό την προϋπόθεση του μέγιστου πλάτους παλμού και 3 λεπτών μέσου χρόνου. 3- Οι συνθήκες μέτρησης της τυφλής ζώνης: το φαινόμενο αντανάκλασης είναι εντός 5 χλμ. η ένταση αντανάκλασης είναι 45dB. Μετρείται με το ελάχιστο πλάτος παλμού.

Σημείωση:Σημείο σημαίνει ότι οι λειτουργίες μπορούν να προσαρμοστούν!Τα παραπάνω δεδομένα είναι μόνο για αναφορά και οποιαδήποτε αλλαγή τους δεν θα ενημερωθεί εκ των προτέρων.Επικοινωνήστε μαζί μας.
