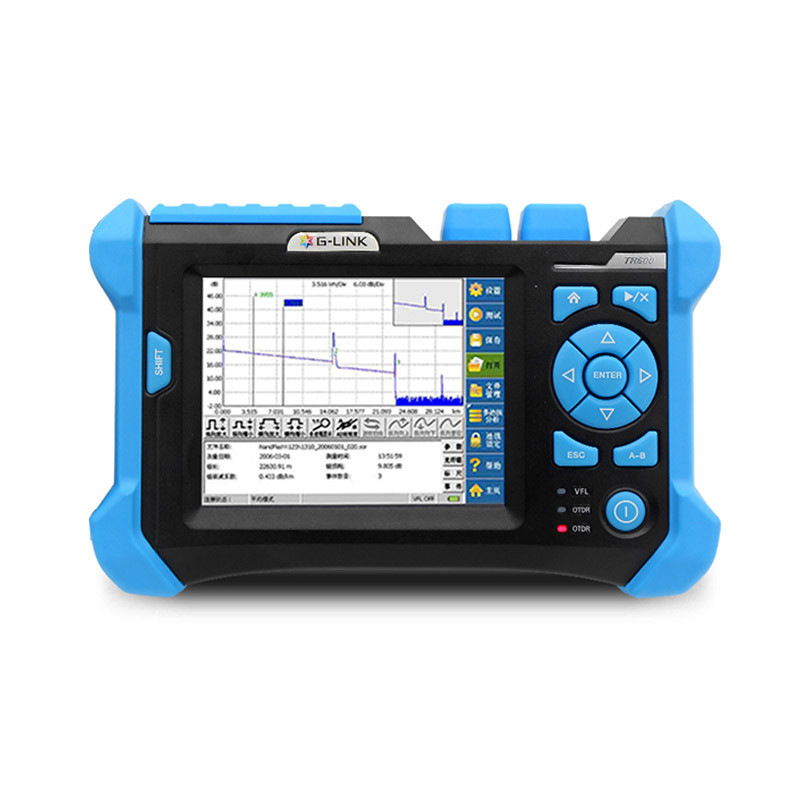

TR600-SV20A οπτικός Reflectometer χρονικών περιοχών ελεγκτής OTDR οπτικής ίνας
Τεχνική προδιαγραφή:
| Το μήκος κύματος (NM) |
850/1300 |
1310/1550 |
1310/1490/1550 |
1625 |
| Δυναμική περιοχή (DB) 2 |
21/19 |
35/33 |
38/36 |
40/38 |
32/30/30 |
344 |
365 |
| Το πλάτος σφυγμού (NS) |
5,20,40,80,160,320,640,1280 |
5,20,40,80,160,320,640,1280,2560,5120,10240,20480 |
| Τυφλή περιοχή γεγονότων (μ) 3 |
2m |
2m |
| Τυφλή περιοχή μείωσης (μ) 3 |
9m |
9m |
| γραμμικότητα (dB/dB) |
±0.05 DB DB |
| Κατώτατο όριο απώλειας (DB) |
0,05 |
| Ψήφισμα απώλειας (DB) |
0,01 |
| Ψήφισμα δειγματοληψίας (μ) |
0,125 έως 8 |
| Το σημείο δειγματοληψίας |
32K |
| Αβεβαιότητα απόστασης (μ) |
± (διάστημα 1 μ + απόστασης 5×10-5× + δειγματοληψίας) |
| Σειρά απόστασης (χλμ) |
0,3 έως 200 |
| Ο χαρακτηριστικός πραγματικός χρόνος αναζωογονεί τη διάρκεια (σ) |
0,2 |
| Μεγάλη χωρητικότητα ιχνών |
Κάρτα SD (2G), > άρθρο 1000 |
| Μετρήστε το μήκος |
Καθορισμένα από το χρήστη, 5seconds, 10seconds, 15seconds, 30seconds, 1 λεπτά, 2 λεπτά, 3 λεπτά είναι προαιρετικά |
| Η γενική προδιαγραφή |
|

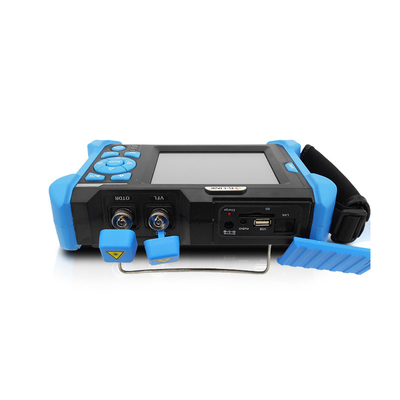

Ο τύπος διεπαφών |
| Μέγεθος (H×W×D) |
150×235×66 |
Οπτική διεπαφή |
FC/UPC (PC, APC ΠΡΟΑΙΡΕΤΙΚΆ) |
| Το βάρος |
1.5kg |
Διεπαφή στοιχείων |
Διεπαφή USB, διεπαφή καρτών SD |
| Η θερμοκρασία |
Λειτουργούσα θερμοκρασία -10℃ σε 50℃ |
|
| Θερμοκρασία -40℃ αποθήκευσης σε 70℃ |
Οπτική θέση ελαττωμάτων VFL |
| Σχετική υγρασία |
0% σε 95% (η συμπύκνωση) |
Το μήκος κύματος |
650nm |
| Η παροχή ηλεκτρικού ρεύματος |
Μπαταρίες λίθιου Συνεχείς ώρες χρόνου απασχόλησης ≥8 |
Η δύναμη παραγωγής (dBm) |
≥-3 |
| Περίοδος εξουσιοδότησης |
12 μήνες |
Μέγιστη απόσταση δοκιμής |
5km |
|
Σημείωση: 1. Οι τεχνικές προδιαγραφές περιγράφουν την εγγυημένη απόδοση του οργάνου κατά το μέτρηση με έναν χαρακτηριστικό συνδετήρα PC. Η αβεβαιότητα που προκαλείται από το δείκτη διάθλασης ινών δεν εξετάζεται.
2. Η δυναμική περιοχή είναι το στοιχείο που μετριέται υπό τον όρο του μέγιστου πλάτους σφυγμού και του μέσου χρόνου 3 λεπτών. Η δυναμική περιοχή μετριέται σε 100km/10240ns/3min.
3. Όροι μέτρησης τυφλής περιοχής: το γεγονός αντανάκλασης είναι μέσα σε 4Km, η ένταση αντανάκλασης είναι <-35db>
4. Περιοχή που μετριέται δυναμική με το φίλτρο.
5. Περιοχή που μετριέται δυναμική χωρίς φίλτρο.
|

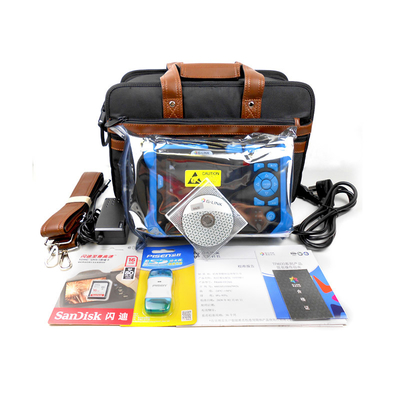

Διαμόρφωση:
1. Reflectometer χρονικών περιοχών TR600 SV20A οπτικοί οικοδεσπότης + FC, προσαρμοστής Sc
2. Λογισμικό + εγχειρίδιο ανάλυσης καμπυλών
3. Προσαρμοστής δύναμης
4. Κάρτα SD + αναγνώστης καρτών
5. Φέρτε την τσάντα
Περιγραφή προϊόντων:
●Περιεκτικές εξεταστικές εφαρμογές οπτικής ίνας, που παρέχουν την επιλογή πολυ-μήκους κύματος:
Ενιαίος τρόπος: 1310/1490/1550/1625nm (με το φίλτρο), μέγιστο 40dB
Πολλαπλού τρόπου: 850/1300nm, 18/22dB
●Αυτόματος τρόπος μέτρησης: Απλά επιλέξτε το μήκος κύματος που μετριέται, και TR600 κάνει το υπόλοιπο, συμπεριλαμβανομένου αυτόματα οι όροι μέτρησης, εκτελώντας τις μετρήσεις, το γεγονός ψάχνοντας, και την αυτόματη αποταμίευση στοιχείων.
●Η αυτόματη ονομασία και η αυτόματη αποθήκευση των αρχείων μέτρησης μπορούν να πραγματοποιηθούν, η οποία απλοποιεί τη διαδικασία λειτουργίας των χειριστών.
●Τρόπος μέτρησης πολυ-μήκους κύματος με την αυτόματη μετατροπή μήκους κύματος: Στην παράμετρο που θέτει, μπορείτε να επιλέξετε τα πολλαπλάσια μήκη κύματος συγχρόνως και να χτυπήσετε τη μέτρηση που εκτελεί. Στον τρόπο μέτρησης πολυ-μήκους κύματος, μπορείτε να δείτε τη θέση μείωσης της ίδιας οπτικής ίνας στα διαφορετικά μήκη κύματος για να αναλύσετε καλύτερα το μετρημένο φως.
●Τρόπος λειτουργίας σταθεροποίησης ιχνών για τη σύγκριση με το κυματοειδές αναφοράς: οι χρήστες μπορούν να χρησιμοποιήσουν αυτήν την λειτουργία για να καθορίσουν ένα ίχνος και να επιδείξουν έναν άλλο πραγματικό χρόνο ή να υπολογίσουν κατά μέσο όρο το μετρημένο ίχνος στην ίδια οθόνη. Το προκύπτον πρότυπο είναι χρήσιμο για τη multi-core εγκατάσταση ινών ή για τον έλεγχο των ινών γήρανσης σε ένα εγκατεστημένο δίκτυο ινών.
●Πολλαπλάσιος τρόπος λειτουργίας «ανάλυσης πολυ-μήκους κύματος» σύγκρισης ιχνών: στο «πολυ-μήκος κύματος ο τρόπος ανάλυσης», μπορεί να επιτύχει οποιαδήποτε λειτουργία ανάλυσης επίδειξης σύγκρισης αρχείων ιχνών.
●TR600 η σύντομη τυφλή περιοχή γεγονότος μπορεί να χρησιμοποιηθεί για την εγκατάσταση οπτικών καλωδίων στο στάδιο του γραφείου ή τον πελάτη δύο τα παρακείμενα γεγονότα που μετριούνται. Η τυφλή περιοχή γεγονότος μπορεί να φθάσει σε 1,5 μέτρα.
●Το ιδανικό εργαλείο επικύρωσης και ανίχνευσης μηχανικών βλαβών LAN/WAN/FTTx που παρέχει τη σε απευθείας σύνδεση δοκιμή FTTx και προσδιορίζει τους θραύστες και η ίνα τελειώνει.
●Αποδοτική ανθρώπου-μηχανής διεπαφή, σχέδιο οθονών επαφής, διαισθητική λειτουργία, εύχρηστος, εύκολη να φέρει.
●Βελτιστοποιημένο σχέδιο παροχής ηλεκτρικού ρεύματος: ενσωματωμένη επαναφορτιζόμενη μπαταρία λίθιου μεγάλης περιεκτικότητας, χρόνος αναμονής περισσότερο από 8 ώρες.
●Μορφή αρχείου Bellcore (.SOR), αποθήκευση περισσότερων από 10000 ιχνών.
●CE, FCC, ΠΙΣΤΟΠΟΊΗΣΗ IS09001.
●Ελαφριά ανίχνευση επικοινωνίας: μπορέστε αποτελεσματικά να προστατεύσετε το όργανο δοκιμής και τον εξοπλισμό επικοινωνίας.
●Ανίχνευση θέσης σύνδεσης: σε έγκαιρο καταλάβετε τη θέση σύνδεσης του κεφαλιού σύνδεσης, έτσι ώστε ο χειριστής μπορεί να μετρήσει στο καλύτερο περιβάλλον.
●Εύκαμπτη μετατροπή τρόπου μέτρησης: ο σε πραγματικό χρόνο τρόπος μέτρησης και ο μέσος τρόπος μέτρησης μπορούν να μεταστραφούν από τη συντομότερη βασική λειτουργία.
Λογισμικό PC γ-συνδέσεων OTDR TracesManager:
●Μπορέστε να κοιτάξετε βιαστικά και να αναλύσετε το αρχείο ιχνών δοκιμής.
●Το ίχνος μέτρησης επίδειξης, κατάλογος γεγονότος, παράμετροι μέτρησης, μέτρηση οδηγεί και άλλες πληροφορίες στοιχείων.
●Εύκολος να επιτύχει την τροποποίηση batch, λειτουργία εκτύπωσης batch.
●Το λογισμικό βασισμένο στο PC παραθύρων μπορεί να αναλύσει/εκδίδει το ίχνος δοκιμής στο PC, και παράγει επίσης τις διαφορετικές μορφές εκθέσεων δοκιμής σύμφωνα με τις ανάγκες των χρηστών.
●Παρέχετε τον εύκαμπτο τρόπο εκτύπωσης: ενιαίος τρόπος εκτύπωσης ιχνών σελίδων ενιαίος, τρόπος εκτύπωσης batch, ενιαίος τρόπος εκτύπωσης πολυ-ιχνών σελίδων, τρόπος εκτύπωσης επίδειξης πολυ-κυματοειδούς. Παρέχει τις εξατομικευμένες επιλογές για τις επιλογές και τις σελιδοποιήσεις.
●Λειτουργία σύγκρισης διαφοράς κυματοειδούς: στο παράθυρο κυματοειδούς, τα πολλαπλάσια κυματοειδή μπορούν να ανοίξουν στο ίδιο παράθυρο συγχρόνως, και οι διαφορές μεταξύ των κυματοειδών μπορούν να επιδειχθούν στο ίδιο παράθυρο, έτσι ώστε είναι ευκολότερο να συγκριθούν οι αλλαγές παραμέτρου που προκαλούνται από τους λόγους όπως η γήρανση ινών.
●Ολόκληρη η επίδειξη διεπαφών είναι πολύ διαισθητική, απλή λειτουργία, δεν πρέπει να χρησιμοποιήσει το εγχειρίδιο που παίρνει αρχισμένο.
FAQ
Q: Είστε κατασκευαστής εργοστασίων;
Α: Ναι είμαστε κατασκευαστής με 13 έτη εμπειρίας σε αυτήν την βιομηχανία και παρείχαμε πολλά προϊόντα καλής ποιότητας.
Q: Πού είναι η κύρια αγορά σας;
Α: Ασία, Ευρώπη, Αμερική, Μέση Ανατολή, Αφρική και άλλες χώρες και περιοχές.
Q: Ποια είναι η ελάχιστη ποσότητα διαταγής σας (MOQ);
Α: Σαν τυποποιημένη πολιτική, δεχόμαστε MOQ 1set, και τα μικτά στοιχεία διαθέσιμα, αυτό πρέπει ακόμα να επιβεβαιώσουν με τις πωλήσεις μας σύμφωνα με τις διαφορετικές γραμμές παραγωγής.
Q: Μπορώ να προσαρμόσω το μέγεθος και το χρώμα της περίπτωσης;
Α: Ναι. Μπορούμε να το συζητήσουμε.
Q: Μπορώ να αγοράσω μερικά δείγματα πρώτα πριν από τις κύριες διαταγές; Είναι η αμοιβή δειγμάτων πληρωτέα;
Α: Ναι, το τέλος δειγμάτων και η αμοιβή αποστολών πρέπει να καταβληθούν εκ των προτέρων.
Q: Πόσο καιρό είναι η παραγωγή χρονική ανοχή;
Α: 5 ημέρες για τα προϊόντα αποθεμάτων, τα διαφορετικά προϊόντα έχουν τους διαφορετικούς χρόνους παράδοσης, σύμφωνα με την πραγματική κατάσταση.
