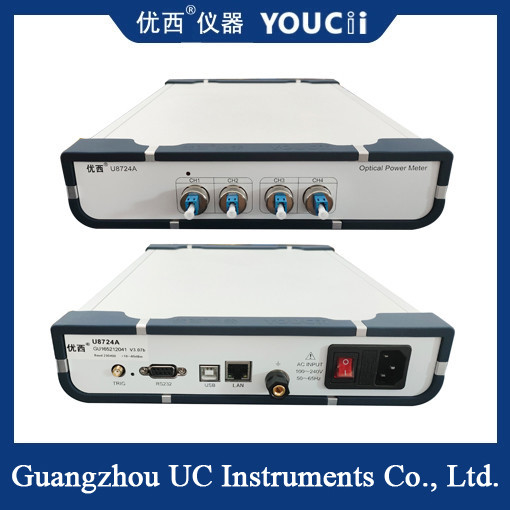

Τέσσερα κανάλια LC Port Ταχεία σάρωση οπτικού μετρητή ισχύος +10~-65dBm
Η αρχή λειτουργίας του τετρακοινικού μετρητή οπτικής ισχύος ταχείας σάρωσης είναι η μετατροπή των οπτικών σημάτων σε ηλεκτρικά σήματα μέσω διάσπασης και απορρόφησης.ο ανιχνευτής μετατρέπει το φωτεινό σήμα σε ηλεκτρικό σήμα, και στη συνέχεια χρησιμοποιεί το κύκλωμα για να μετρήσει και να ενισχύσει το σήμα, ακόμη και αν το αδύναμο σήμα μπορεί να μετρηθεί με ακρίβεια, και να μετατρέψει το ποσοστό επιτυχίας ή την ενέργεια.
Τεχνικά χαρακτηριστικά
Πολυκαναλική μέτρηση: Η τετρακαναλική σχεδίαση επιτρέπει την ταυτόχρονη μέτρηση πολλαπλών οπτικών σημάτων, βελτιώνοντας την αποτελεσματικότητα της μέτρησης.
Γρήγορη σάρωση: Με τη λειτουργία γρήγορης σάρωσης, μπορεί να συλλάβει γρήγορα την αλλαγή του οπτικού σήματος, το οποίο είναι κατάλληλο για δυναμικά σενάρια μέτρησης.
Υψηλή ακρίβεια: Χρησιμοποίηση ανιχνευτή υψηλής ακρίβειας και κυκλώματος μέτρησης για τη διασφάλιση της ακρίβειας των αποτελεσμάτων των μετρήσεων.
Ευρύ φάσμα μήκους κύματος: Υποστηρίζει ποικίλα μήκη κύματος μετρήσεων φωτεινού σήματος, για να ανταποκρίνεται σε διαφορετικές απαιτήσεις εφαρμογής.
Sελαττωματισμός
| Μοντέλο # |
U8724A |
U8724H |
U8724C |
| Αισθητήρα |
ΙΝΓΑΑ |
| Περιοχή μήκους κύματος |
850 ~ 1700 nm |
| Μακροκύματα βαθμονόμησης |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Συνεχή βαθμονόμηση
|
| Πεδίο ισχύος |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Περίοδος δειγματοληψίας |
100us (10KHz) |
10 us (100KHz) |
| Τύπος ινών εφαρμογής |
Τυποποιημένα SM και MM έως 62,5 μm μεγέθους πυρήνα |
| Αβεβαιότητα (ακριβότητα) |
± 4% (1200 nm ~ 1610 nm) |
| Σχετική αβεβαιότητα (ακρίβεια) |
< 0,02 dB Τυπικό |
| Γραμμικότητα (δύναμη) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Επιστροφή απώλειας |
> 40 dB |
| Διασύνδεση επικοινωνίας |
RS232, USB, Ελέγχος από PC |
| Θερμοκρασία λειτουργίας |
0 °C +40 °C |
| Θέρμανση αποθήκευσης |
-30 ∙ +80°C |
| Περίοδος επανακατατάταξης |
2 έτη |
| Μέγεθος |
235 mm W, 55 mm H, 320 mm D |
| Βάρος |
30,0 kg |
Πεδίο εφαρμογής
Οπτική επικοινωνία: χρησιμοποιείται για τη μέτρηση της ισχύος εξόδου, της απώλειας και άλλων παραμέτρων του οπτικού εξοπλισμού επικοινωνίας, η οποία είναι πολύ σημαντική για τη βελτίωση της ποιότητας και της σταθερότητας της επικοινωνίας.
Οπτική ανίχνευση ινών: Χρησιμοποιείται ευρέως στον τομέα της ανίχνευσης οπτικών ινών, όπως αισθητήρας θερμοκρασίας, αισθητήρα πίεσης και αισθητήρα τάσης,και αντικατοπτρίζει την αλλαγή της φυσικής ποσότητας του μετρούμενου αντικειμένου μετρώντας τον βαθμό κάμψης και την κατεύθυνση κάμψης της οπτικής ινώσεως.
Επιστήμες της ζωής: στον τομέα των κυτταρικών και μοριακών μετρήσεων στις επιστήμες της ζωής, όπως οι μετρήσεις πρωτεϊνών,μπορεί να χρησιμοποιηθεί ένα τετρακάναλο οπτικό μετρητή ισχύος για τη μέτρηση της τιμής απορρόφησης του δείγματος, υπολογίζοντας έτσι τη συγκέντρωση πρωτεϊνών στο δείγμα.
Επεξεργασία λέιζερ: Χρησιμοποιείται για τη δοκιμή λέιζερ και της ισχύος εξόδου τους για τον προσδιορισμό της αξιοπιστίας και της ασφάλειας της διαδικασίας επεξεργασίας.
Τομείς έρευνας: Χρησιμοποιείται για τη μέτρηση και βαθμονόμηση της έντασης του φωτός σε οπτικά πειράματα και ανάλυση της φωτοκαταλυτικής απόδοσης στην έρευνα για υλικά καταλύτη.
