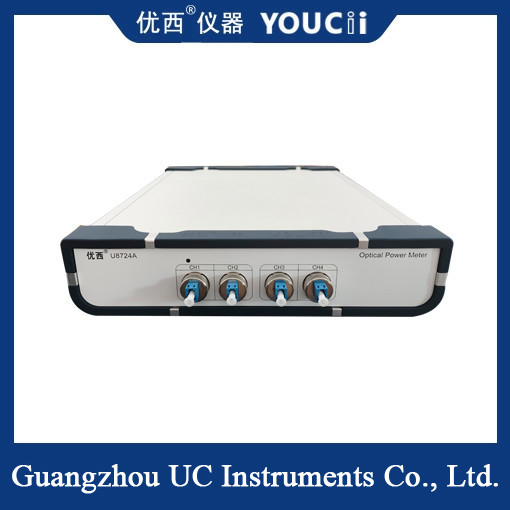

Δοκιμαστικό μετρητή οπτικής ισχύος 4 καναλιών με ελεγκτή
Ο τετρακοινών οπτικός μετρητής ισχύος αποτελείται κυρίως από φωτοανιχνευτή, ενισχυτή, φίλτρο, μετατροπέα αναλογικού σε ψηφιακό και μικροεπεξεργαστή.το οπτικό σήμα λαμβάνεται από τον φωτοανιχνευτή και μετατρέπεται σε ηλεκτρικό σήμα, το οποίο υποβάλλεται σε επεξεργασία από τον ενισχυτή και το φίλτρο και στη συνέχεια μετατρέπεται σε ψηφιακό σήμα από τον μετατροπέα αναλογικού σε ψηφιακό και, τέλος, υποβάλλεται σε επεξεργασία και προβάλλεται από τον μικροεπεξεργαστή.Η διαδικασία αυτή εξασφαλίζει την ακρίβεια και τη σταθερότητα των μετρήσεων.
Χαρακτηριστικά και πλεονεκτήματα
Υψηλή ευαισθησία: Ο τετρακάναλος οπτικός μετρητής ισχύος έχει εξαιρετικά υψηλή ευαισθησία και είναι σε θέση να ανιχνεύει πολύ αδύναμα αρχικά επίπεδα σήματος για παρακολούθηση σε πραγματικό χρόνο και αυξημένα επίπεδα σήματος.
Υψηλή ακρίβεια: Με βελτιστοποιημένη υψηλής απόδοσης αναλογική ηλεκτρονική και τεχνολογία καταστολής θορύβου,τα τετρακάναλα οπτικά μετρητές ισχύος παρέχουν εξαιρετικά χαμηλά και σταθερά επίπεδα μηδενικού σήματος και μέγιστη ακρίβεια σε ολόκληρο το εύρος ισχύος.
Πολυκαναλική μέτρηση: Ο τετρακαναλικός μετρητής οπτικής ισχύος μπορεί να μετρήσει ταυτόχρονα το οπτικό σήμα τεσσάρων καναλιών, γεγονός που βελτιώνει σημαντικά την αποτελεσματικότητα της μέτρησης.
Μεγάλο δυναμικό εύρος: έχει βαθύ δυναμικό εύρος, μπορεί να προσαρμοστεί σε διαφορετικές ανάγκες μέτρησης έντασης του φωτεινού σήματος.
Sελαττωματισμός
| Μοντέλο # |
U8724A |
U8724H |
U8724C |
| Αισθητήρα |
ΙΝΓΑΑ |
| Περιοχή μήκους κύματος |
850 ~ 1700 nm |
| Μακροκύματα βαθμονόμησης |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Συνεχή βαθμονόμηση
|
| Πεδίο ισχύος |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Περίοδος δειγματοληψίας |
100us (10KHz) |
10 us (100KHz) |
| Τύπος ινών εφαρμογής |
Τυποποιημένα SM και MM έως 62,5 μm μεγέθους πυρήνα |
| Αβεβαιότητα (ακριβότητα) |
± 4% (1200 nm ~ 1610 nm) |
| Σχετική αβεβαιότητα (ακρίβεια) |
< 0,02 dB Τυπικό |
| Γραμμικότητα (δύναμη) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Επιστροφή απώλειας |
> 40 dB |
| Διασύνδεση επικοινωνίας |
RS232, USB, Ελέγχος από PC |
| Θερμοκρασία λειτουργίας |
0 °C +40 °C |
| Θέρμανση αποθήκευσης |
-30 ∙ +80°C |
| Περίοδος επανακατατάταξης |
2 έτη |
| Μέγεθος |
235 mm W, 55 mm H, 320 mm D |
| Βάρος |
30,0 kg |
Πεδίο εφαρμογής
Οπτική επικοινωνία: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsΤαυτόχρονα, μπορεί επίσης να χρησιμοποιηθεί για τη δοκιμή συνδέσεων οπτικών ινών, εξασθένισης οπτικών ινών κλπ.
Ανίχνευση οπτικών ινών: Στο πεδίο της ανίχνευσης οπτικών ινών, μπορεί να χρησιμοποιηθεί ένα τετρακάναλ οπτικό μετρητή ισχύος για τη μέτρηση του βαθμού κάμψης και της κατεύθυνσης κάμψης της οπτικής ινής,ώστε να αντικατοπτρίζεται η αλλαγή θερμοκρασίας του μετρούμενου αντικειμένουΕπιπλέον, έχει επίσης ένα ευρύ φάσμα εφαρμογών σε αισθητήρες πίεσης και αισθητήρες πίεσης.
Επιστήμες της Ζωής: στον τομέα των επιστημών της ζωής, τα τετρακάναλ οπτικά μετρητές ισχύος μπορούν να χρησιμοποιηθούν για κυτταρικές και μοριακές μετρήσεις.μπορεί να χρησιμοποιηθεί ένα τετρακάναλο οπτικό μετρητή ισχύος για τη μέτρηση της τιμής απορρόφησης του δείγματος, υπολογίζοντας έτσι τη συγκέντρωση πρωτεΐνης στο δείγμα.
