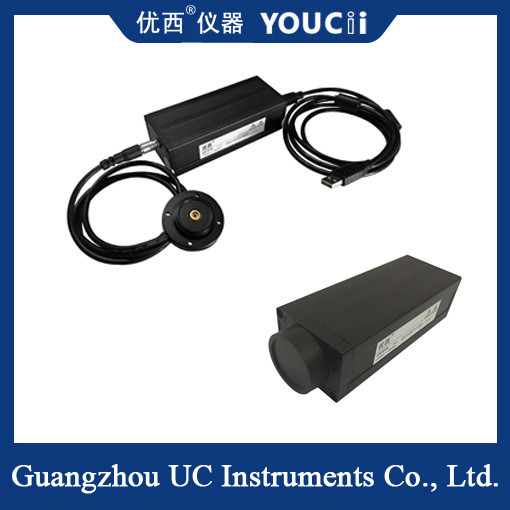

USB ταχεία σάρωση PD Εξωτερικό μετρητή οπτικής ισχύος ανιχνευτής +5 ~ 70dBm
Λειτουργικά χαρακτηριστικά
Σύνδεση διεπαφής USB:
Συνδέεται με τον υπολογιστή μέσω της διεπαφής USB για να συνειδητοποιήσει τη μετάδοση και ανάγνωση δεδομένων σε πραγματικό χρόνο.
Υποστήριξη της λειτουργίας plug and play, απλούστευση της διαδικασίας σύνδεσης και χρήσης.
Λειτουργία γρήγορης σάρωσης:
Με την ικανότητα δειγματοληψίας υψηλής ταχύτητας, μπορούν να ολοκληρωθούν πολλαπλές μετρήσεις οπτικής ισχύος σε σύντομο χρονικό διάστημα.
Είναι κατάλληλο για σενάρια μέτρησης οπτικής ισχύος που απαιτούν παρακολούθηση σε πραγματικό χρόνο και γρήγορη απόκριση.
Εξωτερικό σχέδιο PD:
Η φωτοδιόδη (PD) είναι εξωτερική ως ανιχνευτής φωτός, γεγονός που επιτρέπει στον ανιχνευτή να είναι πιο ευέλικτος για να προσαρμόζεται σε διαφορετικά περιβάλλοντα και ανάγκες μέτρησης.
Ο εξωτερικός σχεδιασμός συμβάλλει επίσης στην προστασία του φωτοδιόδου από ζημιές, παρατείνοντας τη διάρκεια ζωής του ανιχνευτή.
Μετρήσεις υψηλής ακρίβειας:
Ο ανιχνευτής υιοθετεί υψηλής απόδοσης φωτοηλεκτρική συσκευή μετατροπής, η οποία μπορεί να πραγματοποιήσει υψηλής ακρίβειας μέτρηση οπτικής ισχύος.
Καλύπτει ένα ευρύ φάσμα περιοχών μέτρησης και μήκων κύματος για την κάλυψη διαφορετικών αναγκών μέτρησης οπτικής ισχύος.
| Σχήμα |
Ο8721Α |
Ο8721 Β |
Ο8721C |
Ο8721D |
Ο8721H |
| Αισθητήρα |
ΙΝΓΑΑ |
| Περιοχή μήκους κύματος |
850 ~ 1700 nm |
| μήκος κύματος βαθμονόμησης |
850 / 980 / 1310 / 1510 ~ 1640nm Συνεχή βαθμονόμηση |
| Πεδίο ισχύος (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Περίοδος δειγματοληψίας ισχύος (τιμή)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Τύπος ινών εφαρμογής |
Τυπικό SM και MM |
| οπτική διεπαφή εισόδου |
Συσκευές για την υποστήριξη κοινήσεων γυμνών ινών ή FC/Προσαρμοστής LC/SC |
|
Απόλυτο
Αβεβαιότητα (ακρίβεια) σε συνθήκη αναφοράς
|
± 4% (1200 nm ~ 1610 nm) |
|
Σχετικό
Αβεβαιότητα (ακρίβεια) σε συνθήκη αναφοράς
|
< 0,02 dB Τυπική τιμή |
| Γραμμικότητα (δύναμη) |
≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Επιστροφή απώλειας |
> 40 dB |
| Διασύνδεση επικοινωνίας |
USB |
+Trig |
+Trig +BNC |
+Trig |
| περίοδος βαθμονόμησης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0 ~ +40°C |
| Θέρμανση αποθήκευσης |
-30 ~ +80°C |
| Μέγεθος |
52 mm H,60 mm W,150 mm D |
| Βάρος |
10,0 kg |
Οι εξωτερικοί αισθητικοί μετρητές ισχύος με γρήγορη σάρωση USB PD χρησιμοποιούνται ευρέως στους ακόλουθους τομείς:
Επικοινωνία με οπτική ίνα: χρησιμοποιείται για τη μέτρηση της οπτικής ισχύος στο σύστημα επικοινωνίας με οπτική ίνα, για την παρακολούθηση της ποιότητας μετάδοσης του σήματος,και να εξασφαλίσει την σταθερή λειτουργία του συστήματος επικοινωνίας.
Οπτική δοκιμή: Χρησιμοποιείται στο εργαστήριο οπτικής για τη μέτρηση της απόδοσης οπτικών συσκευών, όπως λέιζερ, οπτικοί ενισχυτές, οπτικοί εξασθενητές κλπ.για την παροχή υποστήριξης δεδομένων για την οπτική έρευνα και ανάπτυξη.
Παρακολούθηση οπτικού δικτύου: Χρησιμοποιείται για την παρακολούθηση των αλλαγών της οπτικής ισχύος στο οπτικό δίκτυο σε πραγματικό χρόνο, για την έγκαιρη ανίχνευση και επίλυση δυνητικών σφαλμάτων δικτύου,και να διασφαλίσει την σταθερή λειτουργία του δικτύου.
Επιστημονική έρευνα: στον τομέα της οπτικής, της οπτοηλεκτρονικής και άλλων ερευνών, που χρησιμοποιούνται για τη μέτρηση και την ανάλυση των αλλαγών και των χαρακτηριστικών της οπτικής ισχύος,Προώθηση της επιστημονικής προόδου και της τεχνολογικής καινοτομίας σε συναφείς τομείς.
