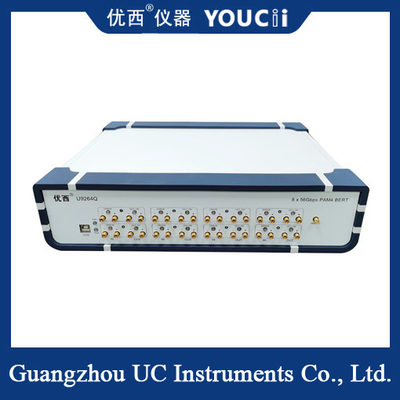

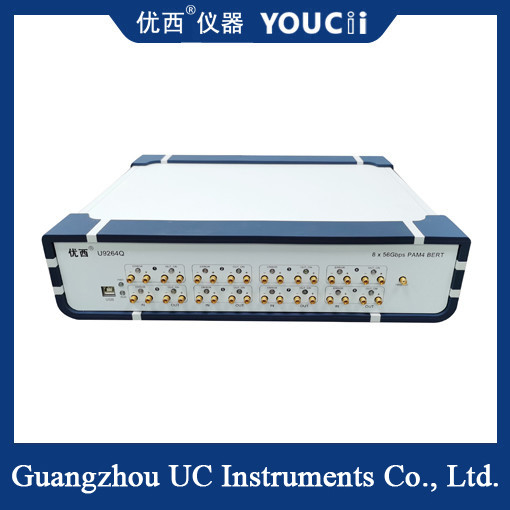

400G PAM4 Μετρητής Λάθους Υψηλής Ταχύτητας Οπτικός Μεταβιβαστής
Ο αναλυτής σφαλμάτων 400G PAM4 είναι ένας αναλυτής σφαλμάτων υψηλής απόδοσης που έχει σχεδιαστεί για τη δοκιμή σημάτων PAM4 (μεταμόρφωση πλάτους παλμού τεσσάρων επιπέδων) σε ρυθμούς 400G.Μπορεί να αλλάξει NRZ (κωδικός μη επιστροφής στο μηδέν) και κώδικα PAM4 χωρίς περιφερειακά αξεσουάρ, παρέχοντας μια αποτελεσματική εγγύηση για την αυτοματοποιημένη παραγωγή και δοκιμή οπτικών μονάδων υψηλής ταχύτητας.
Κύριο χαρακτηριστικό
Υψηλή ταχύτητα και υψηλή απόδοση: Το μετρητή σφάλματος 400G PAM4 υποστηρίζει τα ποσοστά μετάδοσης έως 400G, τα οποία μπορούν να ικανοποιήσουν τις απαιτήσεις δοκιμών των σημερινών και μελλοντικών συστημάτων επικοινωνίας υψηλής ταχύτητας.Την ίδια στιγμή, η ικανότητα ανάλυσης σφαλμάτων υψηλής απόδοσης μπορεί να εξασφαλίσει την ακρίβεια και την αξιοπιστία της δοκιμής.
Πολλαπλή κανάλι παράλληλη δοκιμή: Μερικοί ανιχνευτές σφαλμάτων 400G PAM4 (όπως BERTWaveE856F) υποστηρίζουν 8 κανάλια παράλληλα, με ένα μόνο κανάλι έως 28,9GBd, βελτιώνοντας σημαντικά την αποτελεσματικότητα της δοκιμής.
Ευέλικτη επιλογή τύπου κώδικα: Ο δοκιμαστής σφάλματος PAM4 400G υποστηρίζει μια ποικιλία τύπων κώδικα NRZ και PAM4, συμπεριλαμβανομένων τύπων κώδικα σειράς PRBS (ψευδο-τυποποιημένη δυαδική ακολουθία), τύπων κώδικα που ορίζονται από τον χρήστη κλπ.,για την κάλυψη των αναγκών των διαφόρων σενάριων δοκιμών.
Ρυθμιζόμενο σήμα εξόδου: το εύρος του σήματος εξόδου μπορεί να ρυθμιστεί, η πολικότητα μπορεί να αναστραφεί ελεύθερα και υποστηρίζει δύο τρόπους δοκιμής: συγχρονισμένο και συνεχές,παρέχοντας μεγαλύτερη ευελιξία και ευκολία για δοκιμές.
Υποστήριξη FEC: Μερικοί ανιχνευτές σφαλμάτων 400G PAM4 (όπως ο BERTWaveE856F) υποστηρίζουν KP4-RS (544, 514) FEC (προηγμένη διόρθωση σφαλμάτων), η οποία βελτιώνει περαιτέρω την ακρίβεια και την αξιοπιστία των δοκιμών.
Τεχνική παράμετρος
| - Όχι, όχι, όχι. |
Ερμηνεία |
ΜΙΝ |
Σχήμα |
Επικαιροποίηση |
Μονάδα |
| 1 |
Τρόπος κωδικοποίησης σήματος |
NRZ/PAM4 |
|
| 2 |
Ποσοστό δεδομένων |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Σχέδιο κωδικού |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|
| 4 |
Χρόνος άνοδος-άπτωσης ((20% έως 80%) |
|
14 |
35 |
pS |
| 5 |
Αντιστροφή μοτίβου |
Το σήμα στο τέλος λήψης αντιστρέφεται αυτόματα |
|
| 6 |
Άμβλεια εξόδου σήματος (μόνο άκρο) |
200 |
800 |
1000 |
mV |
| 7 |
25G Jitter εξόδου δεδομένων (RMS) |
|
500 |
700 |
fs |
| 8 |
Διασύνδεση εισόδου/εξόδου δεδομένων |
Διαφορετικό, ζεύξη εναλλασσόμενου ρεύματος, αντίσταση 50 Ωμ, θηλυκό SMA 2,92 mm |
|
| 9 |
Έξοδος ρολογιού |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Ευαισθησία εισόδου σήματος δεδομένων (μονοτελής) |
|
50 |
|
mVpp |
| 11 |
Επεξεργασία δεδομένων οπτικής χάρτης διασταύρωσης NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 ύψος ματιών (ανά ύψος ματιών) |
80 |
110 |
200 |
mV |
| 13 |
Γραμμικότητα του χάρτη ματιών PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Θερμοκρασία λειτουργίας |
10 |
25 |
50 |
°C |
Ο μετρητής σφάλματος 400G PAM4 χρησιμοποιείται ευρέως στην ανάπτυξη και την παραγωγή των οπτικών μονάδων δέκτη-μεταφορέα (όπως QSFP-DD/OSFP/QSFP28/CFPx/CXP), ειδικά στην δοκιμή παράλληλων προϊόντων 400G.Επιπλέον, μπορεί επίσης να χρησιμοποιηθεί για την ανάπτυξη και την παραγωγή οπτικών συσκευών/υποσυστημάτων, την είσοδο ελέγχου ποιότητας και την παραγωγή από προμηθευτές εξοπλισμού συστήματος,εγκατάσταση και αντιμετώπιση προβλημάτων του εξοπλισμού συστήματος, και επαλήθευση των επιδόσεων των συσσωρευτών καλωδίων.
