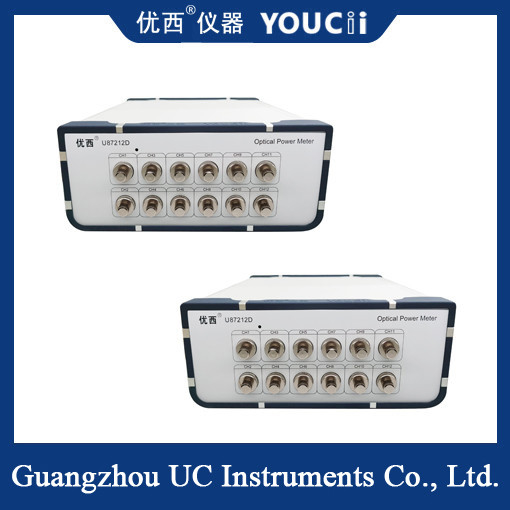

Οπτικό πολύμετρο ταχείας σάρωσης 12 καναλιών +5~-75dBm 100K ρυθμός δειγματοληψίας
Το οπτικό πολύμετρο ταχείας σάρωσης 12 καναλιών χρησιμοποιείται κυρίως για την εγκατάσταση οπτικών δικτύων, την αποδοχή μηχανικής και τη συντήρηση. Μπορεί να ελέγξει πληροφορίες όπως η απώλεια σύνδεσης καλωδίων MPO με ένα κλικ και ενσωματώνει λειτουργίες αποθήκευσης δεδομένων, ανάλυσης κατωφλίου και εξαγωγής δεδομένων. Η συσκευή αποδίδει καλά σε δοκιμές δωματίων MPO, επαλήθευση γραμμής παραγωγής, κρίση πολικότητας και άλλες εφαρμογές πεδίου και η απόδοση των δοκιμών είναι σημαντικά υψηλότερη από αυτή των παραδοσιακών οργάνων.
Τεχνικά χαρακτηριστικά
Σχεδιασμός πολλαπλών καναλιών: Σχεδιασμός 12 καναλιών, 24 κανάλια μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις, για να καλύψουν μια ποικιλία σεναρίων δοκιμών.
Γρήγορη σάρωση: Η ταχύτητα σάρωσης είναι μικρότερη από 0,2 δευτερόλεπτα/κανάλι, γεγονός που βελτιώνει σημαντικά την απόδοση των δοκιμών.
Μέτρηση υψηλής ακρίβειας: Ακρίβεια απώλειας εισαγωγής ±0,1dB, ανάλυση 0,01dB, για να διασφαλιστεί η ακρίβεια των αποτελεσμάτων των δοκιμών.
Ευρύ φάσμα μηκών κύματος: Το εύρος μηκών κύματος καλύπτει 850~1700nm, κατάλληλο για μια ποικιλία συστημάτων οπτικών ινών.
Αποθήκευση και ανάλυση δεδομένων: Η ενσωματωμένη λειτουργία αποθήκευσης δεδομένων υποστηρίζει την εξαγωγή δεδομένων, διευκολύνοντας την επακόλουθη ανάλυση και επεξεργασία.
Διασύνδεση επικοινωνίας συστήματος: Παρέχεται διασύνδεση USB για τη διευκόλυνση της σύνδεσης με υπολογιστές και άλλες συσκευές για την επίτευξη μετάδοσης δεδομένων και απομακρυσμένου ελέγχου.
Σχεδιασμός καθολικής διασύνδεσης: Οι τύποι διασύνδεσης περιλαμβάνουν SM, MM MPO/PC 12/24 πυρήνων θηλυκό κεφάλι, χωρίς πολύπλοκη μετατροπή, εύκολο στη χρήση.
U87212DΤεχνικές προδιαγραφές
| Μοντέλο # |
U87208D |
U87212D |
U87216D |
| Αριθμός καναλιών |
8 |
12 |
16 |
| Στοιχείο αισθητήρα |
InGaAs |
| Εύρος μηκών κύματος |
850 ~ 1700 nm |
| Μήκος κύματος βαθμονόμησης |
850/1310/1490/1510 ~1625 nm συνεχής βαθμονόμηση |
| Εύρος ισχύος |
+7~ -73 dBm |
| Τύπος ίνας εφαρμογής |
Standard SM και MM έως 62,5 um μέγεθος πυρήνα |
| Αβεβαιότητα (ακρίβεια) |
± 4% (1200 nm ~ 1610 nm) |
| Σχετική αβεβαιότητα |
＜ 0,02 dB Τυπικό |
| Γραμμικότητα (ισχύς) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Απώλεια επιστροφής |
＞50 dB |
| Διασύνδεση επικοινωνίας |
RS232, USB,RJ45 , SMA Trig. |
| Θερμοκρασία λειτουργίας |
0 ～ +40℃ |
| Θερμοκρασία αποθήκευσης |
-30 ～ +80℃ |
| Περίοδος επαναβαθμονόμησης |
2 χρόνια |
| Διαστάσεις |
235Wx55Hx320D |
245Wx105Hx320D mm |
| Βάρος |
2,0 Kg |
3,0 kg |
Πεδίο εφαρμογής
Το οπτικό πολύμετρο ταχείας σάρωσης 12 καναλιών χρησιμοποιείται ευρέως στην οπτική επικοινωνία, την επεξεργασία λέιζερ, την ιατρική, την επιστημονική έρευνα και άλλους τομείς. Στον τομέα της οπτικής επικοινωνίας, μπορεί να χρησιμοποιηθεί για τη μέτρηση της ισχύος εξόδου, της απώλειας και άλλων παραμέτρων του εξοπλισμού οπτικής επικοινωνίας, γεγονός που έχει μεγάλη σημασία για τη βελτίωση της ποιότητας και της σταθερότητας της επικοινωνίας. Στον τομέα της επεξεργασίας λέιζερ, χρησιμοποιείται κυρίως για τη δοκιμή λέιζερ και της ισχύος εξόδου τους για να διασφαλιστεί η αξιοπιστία και η ασφάλεια της διαδικασίας επεξεργασίας. Επιπλέον, στον τομέα της ιατρικής και της επιστημονικής έρευνας, έχει επίσης ένα ευρύ φάσμα εφαρμογών.
