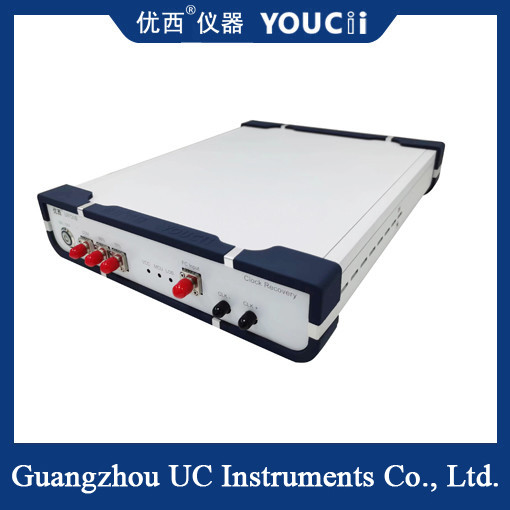

Συσκευή Ανάκτησης Ρολογιού Διαμόρφωσης Πλάτους Παλμού 4 25~32GBaud
Η συσκευή Ανάκτησης Ρολογιού PAM4 25G είναι μια συσκευή ανάκτησης ρολογιού δεδομένων υψηλής απόδοσης, ειδικά σχεδιασμένη για την εξαγωγή και ανάκτηση σημάτων ρολογιού 25Gbps από σήματα PAM4 (Διαμόρφωση Πλάτους Παλμού 4).
Κύρια λειτουργία
Η κύρια λειτουργία της συσκευής ανάκτησης ρολογιού PAM4 25G είναι η εξαγωγή και ανάκτηση συγχρονισμένων σημάτων ρολογιού και σημάτων δεδομένων από τα ληφθέντα οπτικά ή ηλεκτρικά σήματα PAM4. Υποστηρίζει μετάδοση δεδομένων υψηλής ταχύτητας και παρέχει σταθερή απόδοση ανάκτησης ρολογιού σε πολύπλοκα περιβάλλοντα σήματος.
Τεχνικά χαρακτηριστικά
Υψηλό εύρος ζώνης: Ικανό να χειριστεί ρυθμούς δεδομένων έως και 25Gbps για την κάλυψη των αναγκών των σύγχρονων συστημάτων επικοινωνίας υψηλής ταχύτητας.
Υψηλό φασματικό πλάτος: Έχει ένα ευρύ φάσμα, μπορεί να χειριστεί διαφορετικές συνιστώσες συχνότητας του σήματος.
Προσαρμοστική απόδοση: Μπορεί να προσαρμοστεί αυτόματα σε διαφορετική ποιότητα σήματος και συνθήκες μετάδοσης, παρέχοντας σταθερή ανάκτηση ρολογιού.
Υποστήριξη πολλαπλών λειτουργιών: Υποστηρίζει οπτική είσοδο σήματος, ηλεκτρική είσοδο σήματος και φωτοηλεκτρική είσοδο σήματος ταυτόχρονα, παρέχοντας ευέλικτες επιλογές διεπαφής.
Ανάκτηση ρολογιού υψηλής απόδοσης: Χρησιμοποιούνται προηγμένοι αλγόριθμοι και τεχνολογίες ανάκτησης ρολογιού για να διασφαλιστεί ότι εξάγονται σήματα ρολογιού υψηλής ποιότητας από πολύπλοκα σήματα.
Προδιαγραφές
| Αρ. |
Τεχνικός δείκτης |
Μέγ. |
Ελάχ. |
Μονάδα |
| 1 |
Εύρος ρυθμού δεδομένων |
32 |
25 |
Gbps/Gbaud |
| 2 |
Εύρος μήκους κύματος (μονής λειτουργίας) |
1650 |
1250 |
nm |
| 3 |
Εύρος οπτικής εισόδου |
+5 |
-15 |
dBm |
| 4 |
Λόγος διαίρεσης συχνότητας εξόδου ανάκτησης ρολογιού |
2 / 8 / 32 / 40 |
|
| 5 |
Πλάτος ηλεκτρικού ρολογιού εξόδου |
500 (τυπική τιμή) |
mVpp |
| 6 |
Διαφορικό πλάτος εξόδου ρολογιού CML |
800 |
200 |
mVpp |
| 7 |
Ο τυχαίος χρονισμός εξόδου ρολογιού |
800 |
300 |
fs |
| 8 |
Συχνότητα ρολογιού (28,1Gbps ως παράδειγμα) |
14,05 |
0,70 |
GHz |
| 9 |
Εσωτερική ανίχνευση απώλειας σήματος (LOS) |
128 (υπερφόρτωση) |
5 (Ευαισθησία) |
mV |
| 10 |
Τάση τροφοδοσίας (τάση εξωτερικής εισόδου ρεύματος) |
5,5 |
4 |
V |
| 11 |
Θερμοκρασία λειτουργίας |
70 |
10 |
℃ |
| 12 |
Τύπος προσαρμοστικής μονάδας (υποστηρίζει σήματα NRZ και PAM4) |
SFP28/56,SR,LR,BIDI |
|
Η συσκευή ανάκτησης ρολογιού PAM4 25G χρησιμοποιείται ευρέως στα ακόλουθα σενάρια:
Συστήματα επικοινωνίας υψηλής ταχύτητας: όπως συστήματα οπτικών ινών, συστήματα δορυφορικών επικοινωνιών κ.λπ., πρέπει να επεξεργαστούν σήματα PAM4 υψηλής ταχύτητας.
Κέντρο δεδομένων: Η μεταφορά δεδομένων μέσα στο κέντρο δεδομένων χρησιμοποιεί συνήθως τεχνολογία σειριακής επικοινωνίας υψηλής ταχύτητας και η συσκευή ανάκτησης ρολογιού PAM4 25G μπορεί να παρέχει τις απαραίτητες λειτουργίες ανάκτησης ρολογιού και εξαγωγής δεδομένων.
Δοκιμή και μέτρηση: Κατά την ανάπτυξη, την παραγωγή και τη δοκιμή εξοπλισμού επικοινωνίας, η συσκευή ανάκτησης ρολογιού PAM4 25G μπορεί να χρησιμοποιηθεί για την επαλήθευση της απόδοσης και της συμβατότητας του εξοπλισμού.
