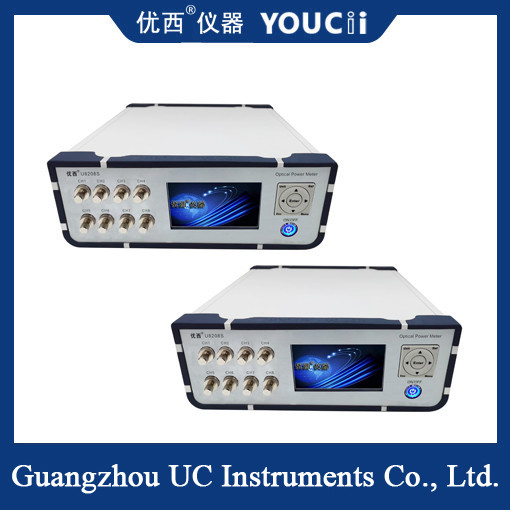

8-Κανάλι Οπτικό Μέτρο Ισχύος με Οθόνη Υψηλής Σταθερότητας
Κύριο χαρακτηριστικό
Πολυκαναλική μέτρηση: Με 8 ανεξάρτητα κανάλια μέτρησης οπτικής ισχύος, μπορείτε να παρακολουθείτε πολλαπλά οπτικά σήματα ταυτόχρονα, βελτιώνοντας την αποδοτικότητα της εργασίας.
Μέτρηση υψηλής ακρίβειας: Χρησιμοποιείται προηγμένη τεχνολογία φωτοηλεκτρικής μετατροπής και αλγόριθμος επεξεργασίας σήματος για την επίτευξη μέτρησης οπτικής ισχύος υψηλής ακρίβειας, ώστε να καλύπτονται οι ανάγκες δοκιμών διαφόρων συστημάτων οπτικών ινών.
Εμφάνιση σε μεγάλη οθόνη: Εξοπλισμένο με μια καθαρή και εύκολη στην ανάγνωση οθόνη, μπορεί να εμφανίσει βασικές πληροφορίες όπως η τιμή οπτικής ισχύος και το μήκος κύματος κάθε καναλιού σε πραγματικό χρόνο, κάτι που είναι βολικό για τους χρήστες να παρατηρούν και να καταγράφουν.
Ευρύ φάσμα μηκών κύματος: Υποστηρίζει μια ποικιλία μηκών κύματος μέτρησης οπτικής ισχύος, όπως 1260nm, 1310nm, 1490nm, 1550nm, κ.λπ., κατάλληλο για διαφορετικές απαιτήσεις δοκιμών συστημάτων οπτικών ινών.
Αποθήκευση και επικοινωνία δεδομένων: Με λειτουργία αποθήκευσης δεδομένων, τα αποτελέσματα των μετρήσεων μπορούν να αποθηκευτούν για μεταγενέστερη ανάλυση. Ταυτόχρονα, υποστηρίζει διεπαφές επικοινωνίας όπως RS232 και USB για τη διευκόλυνση της ανταλλαγής δεδομένων και του απομακρυσμένου ελέγχου με υπολογιστές ή άλλες συσκευές.
Τεχνική προδιαγραφή
| Μοντέλο # |
U8201 |
U8202 |
U8204 |
U820XH |
| Αριθμός καναλιών |
1 |
2 |
4 |
X |
| Εύρος ισχύος |
+10 ~ -65dBm |
+25 ~ -50dBm |
| Εύρος μηκών κύματος |
850 ~ 1700 nm |
| Μήκος κύματος βαθμονόμησης |
850/980/1310/1490/1550/1610 nm |
| Τύπος ίνας εφαρμογής |
Τυπικό SM και MM έως 62,5 um μέγεθος πυρήνα |
|
Απόλυτη
Αβεβαιότητα (ακρίβεια) σε συνθήκες αναφοράς
|
± 4% (1200 nm ~ 1610 nm) |
|
Σχετική
Αβεβαιότητα (ακρίβεια) σε συνθήκες αναφοράς
|
＜ 0.02 dB Τυπικό |
| Γραμμικότητα (ισχύς) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Απώλεια επιστροφής |
＞ 40 dB |
| Θερμοκρασία λειτουργίας |
0 ～ +40℃ |
| Θερμοκρασία αποθήκευσης |
-30 ～ +80℃ |
| Περίοδος επαναβαθμονόμησης |
2 χρόνια |
| Διαστάσεις |
245 mm Π, 105 mm Υ, 320 mm Β |
| Βάρος |
2,0 kg
|
Σενάριο εφαρμογής
Το 8-καναλιού οπτικό μετρητή ισχύος με οθόνη χρησιμοποιείται ευρέως στην έρευνα και ανάπτυξη, την παραγωγή, τη συντήρηση και τη δοκιμή του συστήματος οπτικών ινών. Συγκεκριμένα σενάρια εφαρμογής περιλαμβάνουν, αλλά δεν περιορίζονται σε:
Δοκιμή συστήματος οπτικών ινών: Χρησιμοποιείται για τη δοκιμή βασικών παραμέτρων όπως η απώλεια οπτικής ισχύος και η ποιότητα του οπτικού σήματος του συστήματος οπτικών ινών για να διασφαλιστεί η κανονική λειτουργία του συστήματος.
Δοκιμή απόδοσης οπτικών συσκευών: χρησιμοποιείται για τη δοκιμή των δεικτών απόδοσης οπτικών συσκευών όπως οπτικοί ενισχυτές, οπτικοί εξασθενητές, οπτικοί διακόπτες κ.λπ., για την παροχή υποστήριξης δεδομένων για την ανάπτυξη και την παραγωγή συσκευών.
Συντήρηση δικτύου οπτικών ινών: Χρησιμοποιείται για τη συνήθη συντήρηση δικτύων οπτικών ινών, την παρακολούθηση των αλλαγών ισχύος των οπτικών σημάτων και την έγκαιρη ανίχνευση και αντιμετώπιση προβλημάτων.
