32Gbaud PAM4 CDR υποστήριξη για NRZ και PAM4 σήματα Clock Recovery Module

32Gbaud PAM4 CDR υποστήριξη για NRZ και PAM4 σήματα Clock Recovery Module

Σύνοψη του προϊόντος

Μια συσκευή ανάκτησης ρολογιού μπορεί να λαμβάνει ένα σήμα εισόδου δεδομένων (ή ρολογιού), να το κλειδώνει χρησιμοποιώντας ένα κύκλωμα κλειδωμένου κύκλου φάσης (PLL) και να παράγει ένα ρολόι ανάκτησης.Το ανακτημένο ρολόι μπορεί να χρησιμοποιηθεί ως χρονική αναφορά του οσκιλοσκόπου ή του BERTΌταν το οσιλοσκόπιο δειγματοληψίας δοκιμάζει το μοτίβο και τη μορφή κύματος του οπτικού οφθαλμού, χρειάζεται να ενεργοποιηθεί το ρολόι διασταύρωσης με την ίδια προέλευση με το μετρούμενο σήμα.Η ενότητα CDR (Clock Recovery) χρησιμοποιείται κυρίως για τη δειγματοληψία με οσκιλοσκόπιο δοκιμής οπτικού χάρτη ματιού, αλλά δεν παρέχει περιβάλλον δοκιμής ρολογιού ενεργοποίησης, η τυπική εφαρμογή είναι η δοκιμή εξοπλισμού οπτικού δικτύου,επειδή η ίδια η μετρούμενη συσκευή δεν έχει έξοδο ρολογιού με διάσπαση συχνότητας, στην δοκιμή του οπτικού χάρτη οφθαλμού πρέπει να ανακτήσει το σήμα ρολογιού για την ενεργοποίηση του οσιλοσκόπου δειγματοληψίας.

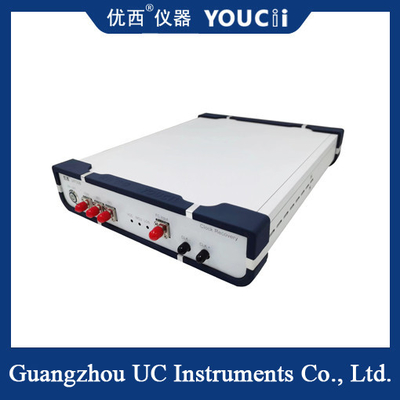

U9720B CDR με προσαρμογέα οπτικής διεπαφής FC, κατάλληλο για συμβατικές SFP28/56, SR, LR και BIDI και άλλες ενότητες πρόσβασης οπτικού σήματος, υποστηρίζει σήματα NRZ και PAM4,FC οπτική διεπαφή για τη λήψη οπτικών σημάτων σε ηλεκτρικά σήματαΤο σήμα ρολογιού χρησιμοποιείται κυρίως ως το σήμα ενεργοποίησης του οσιλοσκόπου.

Βασικές παραμέτρους της CDR:
1) Πεδίο ανάκτησης ρολογιού: 25~ 32 Gbps ((GBaud);
2) Υποστηρίζουν τόσο τα σήματα NRZ όσο και τα σήματα PAM4;
3) Περιοχή μήκους κύματος: υποστήριξη μονής λειτουργίας 1250~1650 nm.
4) Οπτικό εύρος εισόδου: +5 ~ -15dBm.
5) Αναλογία διαίρεσης συχνότητας εξόδου ρολογιού: 2/8/32/40·
6) Διάταξη ρολογιού ηλεκτρικής εξόδου: Δίδυμο εναλλασσόμενου ρεύματος/ 200~800mVpp.
7) Φασματικός λόγος (μπορεί να επιλεγεί ανάλογα με τον χρήστη): 10% (CDR) -90% (Output) ·
8) Υποστήριξη της ανάκτησης ρολογιού των οπτικών σημάτων μονής λειτουργίας·
9) Τύπος οπτικής διεπαφής: οπτική διεπαφή FC/PC.
10) Τύπος ηλεκτρικής διεπαφής: 40GHz 2.92mm Γυναίκα.

Προδιαγραφές
