Μηχανή ανάκτησης ρολογιού διαίρεσης πολλαπλών συχνοτήτων 100 Gbps

100Gbps Όργανο Ανάκτησης Ρολογιού Διαίρεσης Πολλαπλών Συχνοτήτων

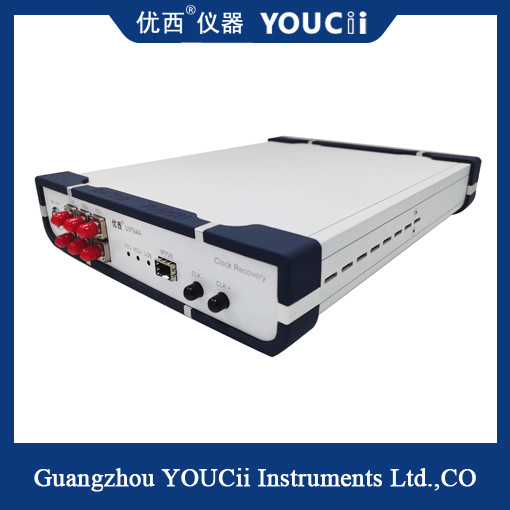

   Το U9764A CDR (Μονάδα Ανάκτησης Ρολογιού) χρησιμοποιείται κυρίως για την παροχή σήματος ανάκτησης ρολογιού σε περιβάλλον δοκιμών χωρίς ρολόι ενεργοποίησης, ώστε να χρησιμοποιείται ο παλμογράφος δειγματοληψίας για τη δοκιμή του οπτικού διαγράμματος ματιού της συσκευής. Η τυπική εφαρμογή είναι η δοκιμή οπτικού δικτυακού εξοπλισμού ή του προϊόντος BOB σε εφαρμογή PON. Επειδή η ίδια η φωτομετρική συσκευή δεν έχει έξοδο ρολογιού διαίρεσης συχνότητας, είναι απαραίτητο να ανακτήσετε το σήμα ρολογιού για να ενεργοποιήσετε τον παλμογράφο δειγματοληψίας κατά τη δοκιμή του οπτικού διαγράμματος ματιού.

   Το U9764A CDR διαθέτει οπτική θύρα SFP28, η οποία είναι κατάλληλη για SFP ενθυλακωμένα συμβατικά SFP28, SR, LR, BIDI και άλλες οπτικές μονάδες. Χρειάζεται μόνο η πλευρά λήψης της οπτικής μονάδας για να μετατρέψει το οπτικό σήμα σε ηλεκτρικό σήμα και στη συνέχεια να εξαγάγει και να εξάγει το ρολόι του ηλεκτρικού σήματος. Το σήμα ρολογιού χρησιμοποιείται κυρίως για το σήμα ενεργοποίησης του παλμογράφου.

Το πλήρες όνομα του CDR είναι Clock and Data Recovery (Ανάκτηση Ρολογιού και Δεδομένων). Όπως υποδηλώνει το όνομα, οι κύριες λειτουργίες του CDR είναι:

1) να παρέχει το σήμα ρολογιού για κάθε κύκλωμα στην πλευρά του δέκτη.

2) να κρίνει το λαμβανόμενο σήμα, για να διευκολύνει την ανάκτηση και την επακόλουθη επεξεργασία του σήματος δεδομένων.
