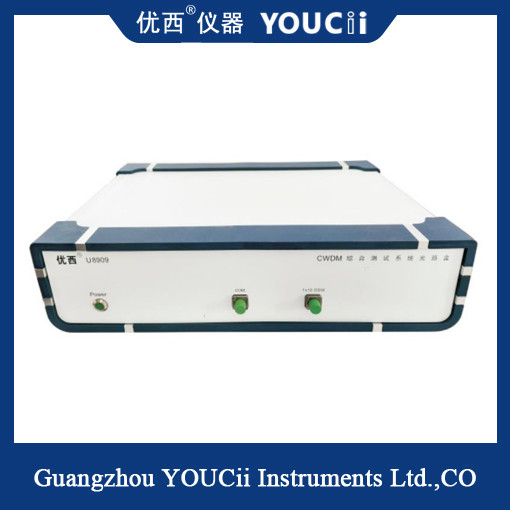

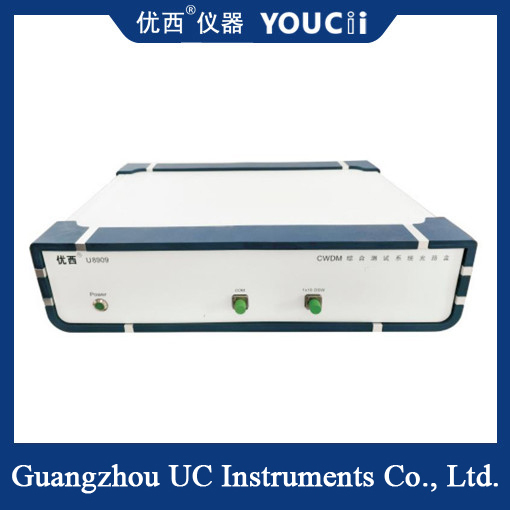

Ενσωματωμένο σύστημα σάρωσης και μετρήσεων σημείων CWDM

Ενσωματωμένο σύστημα σάρωσης και μετρήσεων σημείων CWDM

Σύνοψη του συστήματος:

Το σύστημα είναι ένα ολοκληρωμένο σύστημα δοκιμών που έχει σχεδιαστεί για CWDM, MWDM, LWDM και άλλα προϊόντα πλήρους κύματος πολλαπλών καναλιών.Το σύστημα ενσωματώνει την παραδοσιακή λειτουργία σάρωσης ASE+OSA και τη λειτουργία σημειακής μέτρησης της σημειακής φωτεινής πηγής συν μετρητή ισχύος, βελτιώνοντας αποτελεσματικά τη συνολική απόδοση δοκιμής του προϊόντος και μειώνοντας το κόστος εισόδου εξοπλισμού και το κόστος εργασίας.βελτίωση της καθαριότητας του σταθμούΚατά τη διαδικασία δοκιμών, το σύστημα αυτοματοποιείται και επεξεργάζεται, γεγονός που ευνοεί την κατάρτιση του προσωπικού και την καταπολέμηση της διαμονής και του σφάλματος.

Αρχή λειτουργίας:

Η διαμόρφωση του ASE (SLED), του OSA, της πηγής φωτός σημείων και του ελεγκτή πόλωσης ανάλογα με τον τύπο προϊόντος που πρόκειται να δοκιμαστεί και ο καθορισμός των προδιαγραφών δοκιμής του αντίστοιχου προϊόντος.κάθε σταθμός συμπληρώνεται ανεξάρτητα για τις παραμέτρους σημειακής μέτρησης

Για τις παραμέτρους σάρωσης, ο διακομιστής οργάνων ελέγχει την OSA σύμφωνα με τον μηχανισμό FIFO σύμφωνα με το αίτημα κάθε πελάτη για σάρωση.Το σύστημα διαιρεί τα δεδομένα δοκιμής Αναλύστε, αποθηκεύεται και προσδιορίζεται αυτόματα και εμφανίζονται τα αποτελέσματα της δοκιμής στην διεπαφή του προγράμματος δοκιμής.

Σημειώστε την εισαγωγή:

1- βελτίωση της αποτελεσματικότητας των δοκιμών: το προϊόν χρειάζεται μόνο να συνδεθεί μία φορά, μείωση του αριθμού των καλωδίων, αυτόματη δοκιμή παραμέτρων·

2. Μείωση του κόστους δοκιμών: μείωση του χρόνου κατάρτισης του προσωπικού, μείωση του εξοπλισμού και της εισροής προσωπικού·

3- Εύκολη διαχείριση επί τόπου: τυποποιημένο ενσωματωμένο πλαίσιο οπτικής διαδρομής, λιγότερος χώρος, απλή σύνδεση οπτικής διαδρομής·

4. Πρόληψη σφαλμάτων του συστήματος: ο χειριστής εργάζεται σύμφωνα με την προειδοποίηση, τα στοιχεία λειτουργίας είναι λιγότερα, το σύστημα καθορίζει και υπολογίζει αυτόματα

5Οι παραμέτροι δοκιμής είναι ολοκληρωμένοι: συμπεριλαμβανομένων των δεικτών IL, RL, PDL, ISO, cwl, BW, Ripple WDM, όπως:

6- ταξινόμηση των αποτελεσμάτων των δοκιμών: καθορισμός πολλαπλών επιπέδων προϊόντος σύμφωνα με τις πραγματικές ανάγκες της παραγωγής·

7- ιχνηλασιμότητα των δεδομένων δοκιμής: τα δεδομένα διατηρούνται στη βάση δεδομένων και τοπικά και τα αρχεία μπορούν να εντοπιστούν για μεγάλο χρονικό διάστημα·

8Σε συνδυασμό με το σύστημα FIS/MES: μπορεί να επιτευχθεί η απελευθέρωση χαρτιού με την αληθινή έννοια.

Αρχή δοκιμής:
