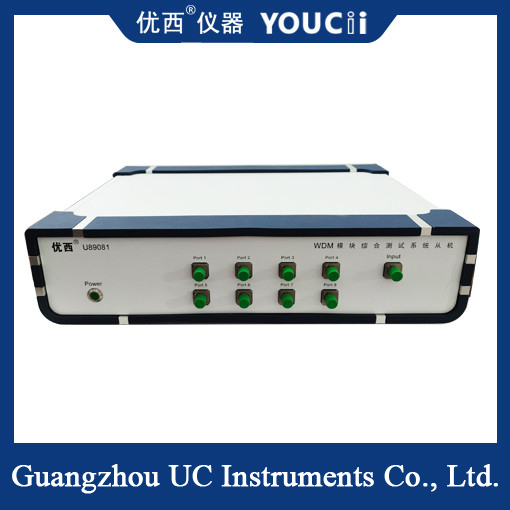

Ενσωματωμένο σύστημα δοκιμής μετρήσεων και δοκιμών σημείων DWDM Module

Ενσωματωμένο σύστημα δοκιμής μετρήσεων και δοκιμών σημείων DWDM Module

Σύνοψη του συστήματος:

Το σύστημα αυτό έχει σχεδιαστεί για προϊόντα πολλαπλών καναλιών με σύντομο μήκος κύματος, όπως DWDM, AWG, MWDM, LWDM και ούτω καθεξής.Το σύστημα ενσωματώνει τη λειτουργία σάρωσης της παραδοσιακής ρυθμιζόμενης φωτεινής πηγής + του πολλαπλού καναλιού οπτικού μετρητή ισχύος με την οριακή φωτεινή πηγή (ITU) + τον οπτικό μετρητή ισχύος,αποτελεσματική βελτίωση της συνολικής δοκιμής του προϊόντος Αποδοτικότητα, μείωση του κόστους εισροών εξοπλισμού, κόστους εργασίας.

Επιπλέον, η χρήση του οπτικού κουτιού για να συμπιέσει το χώρο του εξοπλισμού σταθμού, βελτιώσει την καθαριότητα του σταθμού.που ευνοεί την κατάρτιση του προσωπικού και την καταπολέμηση της διαμονής και των σφαλμάτων.

Αρχή λειτουργίας:

Σύμφωνα με τον τύπο του προϊόντος, επιλέγονται διαφορετικές ζώνες ρυθμιζόμενης φωτεινής πηγής και φωτεινής πηγής ITU και καθορίζονται οι προδιαγραφές δοκιμής του αντίστοιχου προϊόντος.ο διακομιστής οργάνων για τις σημειακές μετρήσεις βασίζεται σε κάθε παράμετροΤο αίτημα του πελάτη χρησιμοποιεί τον μηχανισμό του αλγόριθμου με εύλογο τρόπο για να προγραμματίσει αποτελεσματικά τους πόρους του διακομιστή,που μπορεί να συνειδητοποιήσει την πραγματική αίσθηση της παράλληλης σάρωσης σε πραγματικό χρόνο για το σύστημα παραμέτρων σάρωσης.

Μετά την δοκιμή όλων των παραμέτρων, το σύστημα αναλύει, αποθηκεύει και καθορίζει αυτόματα τα δεδομένα δοκιμής και εμφανίζει τα αποτελέσματα δοκιμής στην διεπαφή του προγράμματος δοκιμής.

Εισαγωγή λειτουργίας:

1. Κατάλληλο για DWDM, AAWG, MWDM, LWDM και άλλες κατηγορίες προϊόντων πολυκαναλικών μονάδων·

2. Δοκιμαστικές παραμέτρους IL,RL,PDL,CWL@NdB,BW,Ripple και άλλες συμβατικές παραμέτρους

3. Διατηρεί δεδομένα και αποτελέσματα δοκιμών, δημιουργεί και εκτυπώνει εξατομικευμένες εκθέσεις αποστολής·

4. Σύμφωνα με τα μετρούμενα προϊόντα, επιλέξτε τον εξοπλισμό του οργάνου, καθορίστε τις προδιαγραφές και τις διαδικασίες δοκιμής·

5Υποστήριξη για την επέκταση πολλών σταθμών και υποστήριξη δοκιμών πολλαπλών θερμοκρασιών.

6Το σύστημα μπορεί να προσαρμοστεί σύμφωνα με τις πραγματικές ανάγκες των πελατών.

Αρχή δοκιμής:
