Μηχανή ανάκτησης ρολογιού διαίρεσης πολλαπλών συχνοτήτων 100 Gbps

Όργανο Ανάκτησης Ρολογιού Διαίρεσης Πολλαπλών Συχνοτήτων 100Gbps

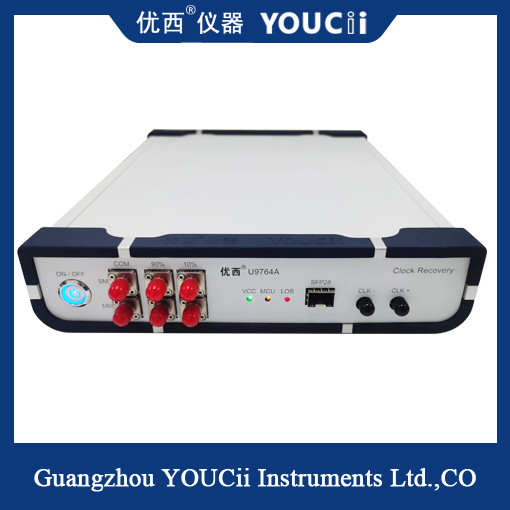

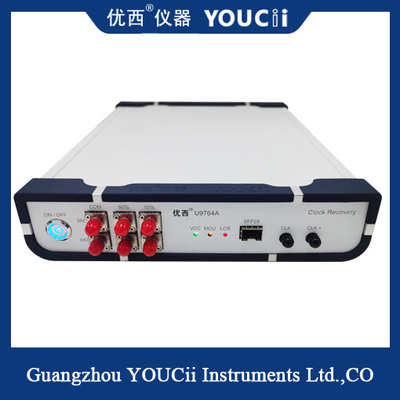

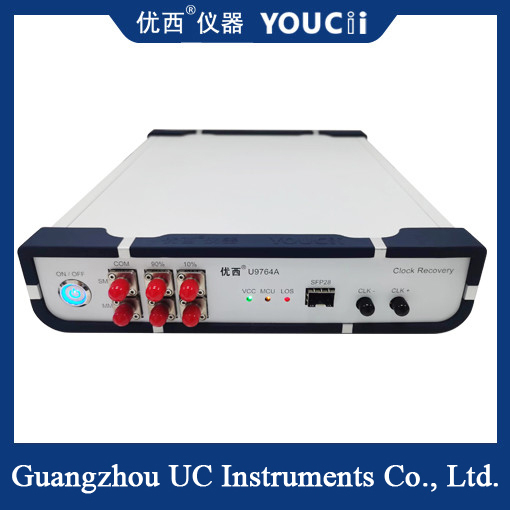

  Το U9764A CDR (Όργανο Ανάκτησης Ρολογιού) χρησιμοποιείται κυρίως για την παροχή σημάτων ανάκτησης ρολογιού σε περιβάλλοντα δοκιμών όπου δεν ενεργοποιείται ρολόι, δοκιμάζοντας έτσι το οπτικό διάγραμμα ματιού της συσκευής με έναν παλμογράφο δειγματοληψίας. Τυπικές εφαρμογές είναι η δοκιμή οπτικών συσκευών δικτύου ή για προϊόντα BOB σε εφαρμογές PON, καθώς η ίδια η οπτική συσκευή δεν διαθέτει έξοδο διαχωρισμένου ρολογιού, το σήμα ρολογιού πρέπει να ανακτηθεί για να ενεργοποιήσει τον παλμογράφο δειγματοληψίας κατά τη δοκιμή του οπτικού χάρτη ματιού.

   Το U9764A CDR είναι εξοπλισμένο με μια οπτική θύρα SFP28, η οποία είναι κατάλληλη για τις συμβατικές οπτικές μονάδες SFP28, SR, LR και BIDI συσκευασμένες με SFP28. Απαιτείται μόνο το τμήμα λήψης της οπτικής μονάδας για τη μετατροπή του οπτικού σήματος σε ηλεκτρικό σήμα και το CDR θα εξαγάγει το ρολόι του ηλεκτρικού σήματος και θα το εξάγει. Το σήμα ρολογιού χρησιμοποιείται κυρίως για το σήμα ενεργοποίησης του παλμογράφου.

Τι είναι μια συσκευή ανάκτησης ρολογιού;

   Μια Μονάδα Ανάκτησης Ρολογιού είναι μια συσκευή που χρησιμοποιείται για την ανάκτηση σημάτων ρολογιού σε ψηφιακές επικοινωνίες. Στην ψηφιακή επικοινωνία, απαιτείται ένα συγχρονισμένο σήμα ρολογιού μεταξύ του αποστολέα και του δέκτη για να διασφαλιστεί η σωστή μετάδοση δεδομένων. Η λειτουργία του οργάνου ανάκτησης ρολογιού είναι να εξαγάγει το σωστό σήμα ρολογιού από τη ληφθείσα ροή δεδομένων.

   Το όργανο ανάκτησης ρολογιού χρησιμοποιείται συνήθως σε οπτικές ίνες επικοινωνίας, δορυφορικές επικοινωνίες, Ethernet και άλλα συστήματα ψηφιακών επικοινωνιών υψηλής ταχύτητας. Σε αυτά τα συστήματα, τα δεδομένα μεταδίδονται σε ψηφιακή μορφή και το σήμα ρολογιού χρησιμοποιείται για τον καθορισμό του ρυθμού μετάδοσης και του χρονικού διαστήματος των δεδομένων. Λόγω πιθανών προβλημάτων όπως το τρέμουλο ρολογιού, η μετατόπιση ρολογιού ή ο θόρυβος μετάδοσης κατά τη διάρκεια της μετάδοσης, ο δέκτης πρέπει να χρησιμοποιήσει ένα μετρητή ανάκτησης ρολογιού για να αναγεννήσει ένα ακριβές σήμα ρολογιού.

   Η αρχή λειτουργίας μιας συσκευής ανάκτησης ρολογιού βασίζεται συνήθως σε ένα Βρόχο Κλειδωμένης Φάσης (PLL) ή σε σχετική τεχνολογία. Με βάση τις πληροφορίες ρολογιού στη ληφθείσα ροή δεδομένων, προσαρμόζει το τοπικό ρολόι για να το διατηρήσει συγχρονισμένο με το άκρο αποστολής. Με τη συνεχή προσαρμογή της συχνότητας και της φάσης του τοπικού ρολογιού, η συσκευή ανάκτησης ρολογιού μπορεί σταδιακά να εξαλείψει την μετατόπιση ρολογιού, επιτυγχάνοντας έτσι την ανάκτηση ακριβών σημάτων ρολογιού.

Η απόδοση και η λειτουργικότητα του μετρητή ανάκτησης ρολογιού θα ποικίλλουν ανάλογα με την εφαρμογή και τις απαιτήσεις. Ορισμένες προηγμένες συσκευές ανάκτησης ρολογιού μπορεί να έχουν προσαρμοστικές λειτουργίες, οι οποίες μπορούν να ρυθμιστούν δυναμικά σύμφωνα με τα χαρακτηριστικά του μεταδιδόμενου σήματος για να προσαρμοστούν σε διαφορετικά περιβάλλοντα επικοινωνίας και ρυθμούς δεδομένων. Επιπλέον, ο μετρητής ανάκτησης ρολογιού μπορεί να περιλαμβάνει πρόσθετες λειτουργίες όπως ανίχνευση ρυθμού σφαλμάτων bit, ανάλυση τρέμουλου και διεπαφές εξόδου ρολογιού για να βοηθήσει στην ανάλυση και την παρακολούθηση της απόδοσης του συστήματος επικοινωνίας. Εν ολίγοις, το όργανο ανάκτησης ρολογιού διαδραματίζει ζωτικό ρόλο στο σύστημα ψηφιακής επικοινωνίας, μπορεί να εξαγάγει το ακριβές σήμα ρολογιού από τη ληφθείσα ροή δεδομένων για να διασφαλίσει τη σωστή μετάδοση και συγχρονισμό των δεδομένων.
