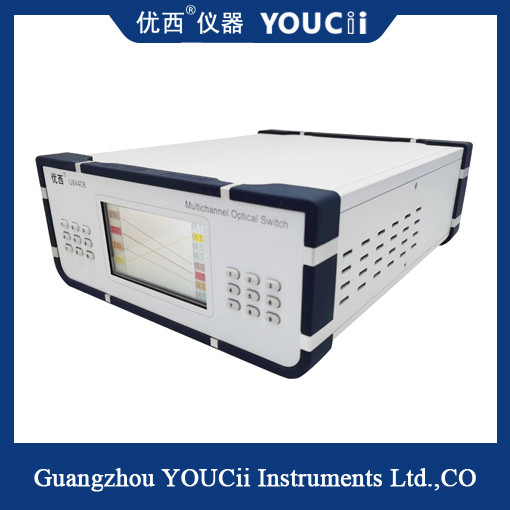

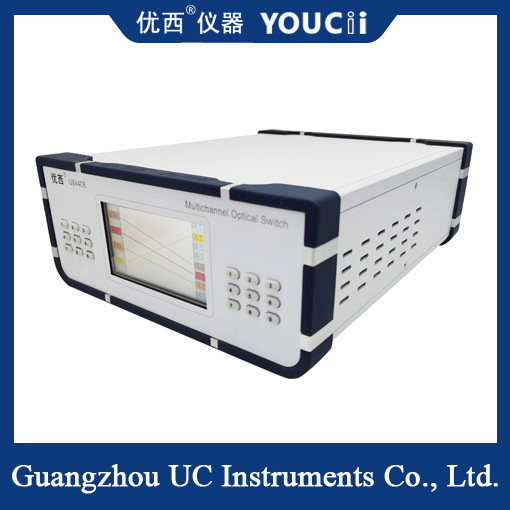

Οπτικός διακόπτης εξόδου πολλαπλών καναλιών μπορεί να προσαρμοστεί

Οπτικός διακόπτης πολλαπλών καναλιών εξόδου μπορεί να προσαρμοστεί

   Ο οπτικός διακόπτης είναι ένα είδος συσκευής ελέγχου οπτικής διαδρομής, η οποία παίζει το ρόλο του ελέγχου της οπτικής διαδρομής και της μετατροπής της οπτικής διαδρομής. Διαδραματίζει σημαντικό ρόλο σε εφαρμογές οπτικής επικοινωνίας.

   Ο οπτικός διακόπτης χρησιμοποιείται κυρίως σε: οπτική παρακολούθηση πολλαπλών καναλιών σε σύστημα οπτικής μετάδοσης, αυτόματη εναλλαγή πολλαπλών πηγών φωτός/ανιχνευτών LAN και σύστημα δυναμικής παρακολούθησης πολλαπλών σημείων οπτικής ανίχνευσης. Το σύστημα οπτικής δοκιμής χρησιμοποιείται για δοκιμές οπτικών ινών, οπτικών συσκευών, δικτύων και καλωδίων μηχανικής πεδίου. Εγκατάσταση και ρύθμιση οπτικών συσκευών. Ο οπτικός διακόπτης 4 x 8 μετατρέπει τις τέσσερις διαδρομές εισόδου σε μία από τις οκτώ διαδρομές εξόδου.

προδιαγραφή

Περιγραφή μπροστινού πίνακα

(1) Οθόνη LCD: εμφάνιση πληροφοριών καναλιού εισόδου και καναλιού εξόδου.

(2) Πίνακας πλήκτρων: Το αριστερό πλήκτρο αντιστοιχεί στο κανάλι εισόδου (πλήκτρο καναλιού εισόδου προαιρετικό 1~4), το δεξί πλήκτρο αντιστοιχεί στο κανάλι εξόδου (πλήκτρο καναλιού εξόδου προαιρετικό 1~8).

Περιγραφή πίσω πίνακα

(1) Σειριακή θύρα RS232, διεπαφή USB, διεπαφή Ethernet RJ45: διεπαφή επικοινωνίας πληροφοριών δεδομένων παρακολούθησης συσκευής.

(2) Θύρα τροφοδοσίας AC INPUT: Συνδέστε στην τροφοδοσία AC 220V.

(3) IN 1 έως IN 4: θύρα εισόδου οπτικού διακόπτη.

(4) OUT 1 έως OUT 8: έξοδος οπτικού διακόπτη.
