Οπτικό μετρητή ισχύος ανιχνευτής μικρού μεγέθους και υψηλής απόδοσης ισχύος προαιρετικό

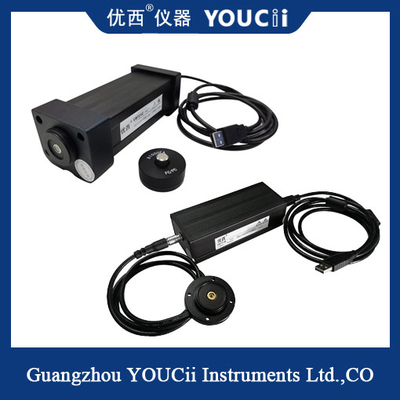

Η περίοδος δειγματοληψίας του τεμαχίου μέτρησης οπτικής ισχύος υψηλής ταχύτητας U8721 του Guangzhou Youxi μπορεί να φτάσει στο επίπεδο uS και τα δεδομένα μπορούν να συλλέγονται και να επεξεργάζονται πιο γρήγορα.Η μονάδα μετρητή ισχύος υιοθετεί διεπαφή επικοινωνίας USB, η οποία μπορεί να επικοινωνεί απευθείας με τον υπολογιστή, να εμφανίζει δεδομένα και να ορίζει παραμέτρους μέσω λογισμικού διαμόρφωσης.
Η μονάδα μέτρησης οπτικής ισχύος υψηλής ταχύτητας U8721 μπορεί να χρησιμοποιηθεί σε συνιστώσες WDM υψηλής ακρίβειας, συνιστώσες AWG οπτικής γραμμής κυματοειδούς, συνιστώσες PLC οπτικής κυματοειδούς, WSS, OPM, DPSK,Οπτικός ενισχυτής EDFA και άλλες γενικές εφαρμογές μέτρησης οπτικών ινών.Σε σύγκριση με άλλα μοντέλα του μετρητή ισχύος Guangzhou Youxi, το U8721 έχει τα χαρακτηριστικά της υψηλής ταχύτητας δειγματοληψίας και μικρό σχήμα,ειδικά κατάλληλο για συναρμολόγηση σε σύστημα δειγματοληψίας πολλαπλών καναλιών οπτικού μετρητή ισχύος.
Εφαρμόστε
▲Δοκιμή συσκευής WDM, GFF, AWG, PLC
▲- Δεν ξέρω.Μέτρηση ζημίας εισαγωγής, ζημίας επιστροφής
▲- Δεν ξέρω.Οπτικός αισθητήρας ινών, δοκιμή καλωδίου οπτικών ινών
▲- Δεν ξέρω.Μέτρηση PMD διασκορπισμού κατά την πολωτική λειτουργία και απώλειας που εξαρτάται από την πολωτική λειτουργία PDL
▲- Δεν ξέρω.Δοκιμή εργαστηριακής έρευνας και ανάπτυξης οπτικών ινών, επικοινωνίας
| Σχήμα |
Ο8721Α |
Ο8721 Β |
Ο8721C |
Ο8721D |
Ο8721H |
| Αισθητήρα |
ΙΝΓΑΑ |
| Περιοχή μήκους κύματος |
850 ~ 1700 nm |
| μήκος κύματος βαθμονόμησης |
850 / 980 / 1310 / 1510 ~ 1640nm συνεχής βαθμονόμηση |
| Πεδίο ισχύος (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Περίοδος δειγματοληψίας ισχύος (τιμή)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Τύπος ινών εφαρμογής |
Τυπικό SM και MM |
| Οπτική διεπαφή εισόδου |
Συσκευές για την υποστήριξη κοινήσεων γυμνών ινών ή FC/Προσαρμοστής LC/SC |
|
Απόλυτη αβεβαιότητα (ακρίβεια) σε συνθήκη αναφοράς
|
± 4% (1200 nm ~ 1610 nm) |
|
Σχετική αβεβαιότητα (ακρίβεια) σε συνθήκη αναφοράς
|
< 0,02 dB Τυπική τιμή |
| Γραμμικότητα (δύναμη) |
≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Επιστροφή απώλειας |
> 40 dB |
| Διασύνδεση επικοινωνίας |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Περίοδος βαθμονόμησης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0 ~ +40°C |
| Θέρμανση αποθήκευσης |
-30 ~ +80°C |
| Μέγεθος |
52 mm H,60 mm W,150 mm D |
| Βάρος |
10,0 kg |
Περιγραφή:
Η U8721A χρησιμοποιείται κυρίως για την παρακολούθηση οπτικής ισχύος υψηλής ταχύτητας.
U8721B εξωτερική φωτοευαίσθητη επιφάνεια PD, χρησιμοποιείται κυρίως για τη μέτρηση διαστημικής σαρώσης φωτός.
Η ταχεία συγχρονισμένη σάρωση U8721C χρησιμοποιείται κυρίως στο σύστημα μέτρησης σάρωσης μήκους κύματος DWDM/AWG.
U8721D γρήγορη συγχρονισμένη σάρωση με αναλογική έξοδο BNC.
Καλώδιο προστασίας USB προς 1B4-core
Η πύλη επικοινωνίας συνδέεται με το καλώδιο USB με προστασία 1B4 πυρήνων και συνδέεται απευθείας με τον υπολογιστή για τη δημιουργία επικοινωνίας.
