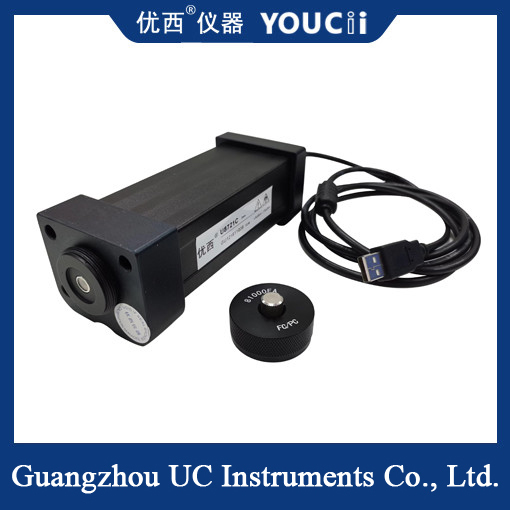

Γρήγορος οπτικός μετρητής ισχύος ανιχνευτής Ελέγχεται από υπολογιστή 850 ~ 1700nm
Συνοψίστε:
Η περίοδος δειγματοληψίας του τεμαχίου μέτρησης οπτικής ισχύος υψηλής ταχύτητας U8721 του Guangzhou Youxi μπορεί να φτάσει στο επίπεδο uS και τα δεδομένα μπορούν να συλλέγονται και να επεξεργάζονται πιο γρήγορα.Η μονάδα μετρητή ισχύος υιοθετεί διεπαφή επικοινωνίας USB, η οποία μπορεί να επικοινωνεί απευθείας με τον υπολογιστή, να εμφανίζει δεδομένα και να ορίζει παραμέτρους μέσω λογισμικού διαμόρφωσης.
Η μονάδα μέτρησης οπτικής ισχύος υψηλής ταχύτητας U8721 μπορεί να χρησιμοποιηθεί σε συνιστώσες WDM υψηλής ακρίβειας, συνιστώσες AWG οπτικής γραμμής κυματοειδούς, συνιστώσες PLC οπτικής κυματοειδούς, WSS, OPM, DPSK,Οπτικός ενισχυτής EDFA και άλλες γενικές εφαρμογές μέτρησης οπτικών ινών.Σε σύγκριση με άλλα μοντέλα του μετρητή ισχύος Guangzhou Youxi, το U8721 έχει τα χαρακτηριστικά της υψηλής ταχύτητας δειγματοληψίας και μικρό σχήμα,ειδικά κατάλληλο για συναρμολόγηση σε σύστημα δειγματοληψίας πολλαπλών καναλιών οπτικού μετρητή ισχύος.
Ειδικότητα:
∆ Γρήγορη εκκίνηση και υψηλή ακρίβεια της μέτρησης
∆ Ευρύ φάσμα μέτρησης δυναμικής ισχύος
Η ευρεία επιλογή των ενεργειακών περιοχών και των καναλιών
∆ Διασύνδεση επικοινωνίας USB, υψηλής ταχύτητας και βολική
Αξιοπρόσιτα
Εφαρμόστε:
Δοκιμή συσκευής ∆ΔΜ, GFF, AWG, PLC
Δοκιμαστική μέτρηση
Δοκιμή καλωδίων οπτικών ινών
Δοκιμαστική μέτρηση της PMD διασκορπισμού κατά την πολωτική λειτουργία και της απώλειας που εξαρτάται από την πολωτικότητα
Δοκιμή εργαστηριακής έρευνας και ανάπτυξης οπτικών ινών, επικοινωνιών
U8721CΚανονισμός για τα προϊόντα
|
Σχήμα
|
Ο8721C |
| Αισθητήρα |
ΙΝΓΑΑ |
| Περιοχή μήκους κύματος |
850 ~ 1700 nm |
| μήκος κύματος βαθμονόμησης |
850 / 980 / 1310 / 1510 ~ 1640nm Συνεχή βαθμονόμηση |
| Πεδίο ισχύος (dBm) |
+ 5 ~ -80 |
|
Περίοδος δειγματοληψίας ισχύος (τιμή)
|
10 us ((100KHz) |
| Τύπος ινών εφαρμογής |
Τυπικό SM και MM |
| οπτική διεπαφή εισόδου |
Συσκευές για την υποστήριξη κοινήσεων γυμνών ινών ή FC/Προσαρμοστής LC/SC |
|
Απόλυτη αβεβαιότητα (ακρίβεια) σε συνθήκη αναφοράς
|
± 4% (1200 nm ~ 1610 nm) |
|
Σχετική αβεβαιότητα (ακρίβεια) σε συνθήκη αναφοράς
|
< 0,02 dB τυπική τιμή |
| Γραμμικότητα (δύναμη) |
≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Επιστροφή απώλειας |
> 40 dB |
| Διασύνδεση επικοινωνίας |
+Trig |
| Περίοδος βαθμονόμησης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0 ~ +40°C |
| Θέρμανση αποθήκευσης |
-30 ~ +80°C |
| Μέγεθος |
52 mm H,60 mm W,150 mm D |
| Βάρος |
10,0 kg |
Άλλοι χρήστες θα θέσουν τις ακόλουθες ερωτήσεις:
1Ποια σύνδεση ινών είναι απαραίτητη για την εκτέλεση της φωτεινής πηγής και του μετρητή ισχύος;
Μια πηγή φωτός και ένας μετρητής ισχύος απαιτούνται για να πραγματοποιήσουν την πιο σημαντική μέτρηση ενός συνδέσμου οπτικών ινών, την συνολική απώλεια εισαγωγής αυτού του συνδέσμου.Συγκρίνετε την ποσότητα φωτός που εισέρχεται από το ένα άκρο της ινής με την ποσότητα φωτός που βγαίνει από το άλλο άκρο της ινής..
.
2.Ποιο είναι το καλό dBm για τις ίνες;
Μια καλή πηγή λέιζερ για μια σύνδεση μονοτρόπου θα έχει ισχύ εξόδου ~ +3 έως +6 dBm - 2-4mw - συνδεδεμένη με τη ίνα.Ένα VCSEL για συνδέσμους multimode θα πρέπει να έχει ισχύ περίπου 0dBm - 1mw.
