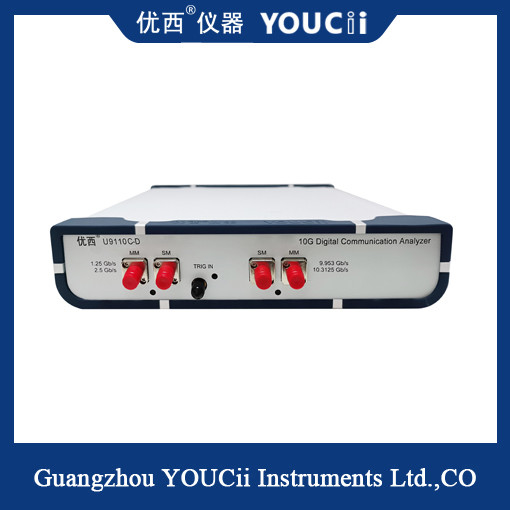

10G σύνολο - ενιαίος τρόπος ποσοστού/πολυ - οπτικός παλμογράφος τρόπου

10G σύνολο - ενιαίος τρόπος ποσοστού/πολυ - οπτικός παλμογράφος τρόπου
10G σύνολο - ενιαίος τρόπος ποσοστού/πολυ - οπτικός παλμογράφος τρόπου

Μεγάλες Εικόνας :  10G σύνολο - ενιαίος τρόπος ποσοστού/πολυ - οπτικός παλμογράφος τρόπου

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: YOUCii
Πιστοποίηση: CU,IOS
Model Number: U9110C-D
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: negotiate a price
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 20 ΗΜΕΡΕΣ ΕΡΓΑΣΙΑΣ
Όροι πληρωμής: Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: μήνας 5 pcs+per
Επικοινωνία

10G σύνολο - ενιαίος τρόπος ποσοστού/πολυ - οπτικός παλμογράφος τρόπου

περιγραφή
Τυποποιημένο ποσοστό: 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 GBP Ψηφιακό σύστημα μέτρησης: Η υποστήριξη 1 οπτική μέτρηση καναλιών, αναζωογονεί την προαιρετική μέτρηση 3 φορές ανά δευτερόλεπτο
Τρόπος αποκτήσεων σημάτων: Δειγματοληψία (κανονικός), φάκελος, μέσος Θόρυβος RMS: 0.25mV
Εξωτερική πηγή ρολογιών συστημάτων ώθησης: 100mV, 155~2500MHz Διακοπή ώθησης: ±1.5V: 5ms ~100ms προσαρμοστικό
Επισημαίνω:

10G πολυ οπτικός παλμογράφος τρόπου

,

Ενιαίος οπτικός παλμογράφος τρόπου τρόπου πολυ

Οπτικός παλμογράφος 10G Full Rate Single Mode/Multi-Mode


Το U9110C-D είναι ένας οπτικός παλμογράφος 10G full rate, που υποστηρίζει single mode/multi-mode, και είναι η τελευταία λύση ανάλυσης ψηφιακών επικοινωνιών που κυκλοφόρησε από την Uwest Instrument.Παρέχει ένα ιδανικό εργαλείο μέτρησης για την κατασκευή οπτικών συσκευών επικοινωνίας.

Τα αποτελέσματα της μέτρησης DCA του U9110C-D δεν είναι μόνο ακατέργαστα δεδομένα, αλλά και ιστογράμματα με χρόνο και πλάτος, δοκιμές Mask, στατιστικές δοκιμές κ.λπ.Παρέχει ένα σύνολο ρυθμίσεων δοκιμών δεικτών επικοινωνίας, συμπεριλαμβανομένης της περιόδου διαστήματος, του χρόνου ανόδου, του χρόνου πτώσης, του ποσοστού διασταύρωσης, της αναλογίας εξασθένησης, του jitter και της μέτρησης πλάτους.Περιλαμβάνει επίσης δοκιμές SDH/SONET, Mask για Gigabit Ethernet και άλλες τυπικές δοκιμές συμμόρφωσης.


Ακολουθεί η κύρια περιγραφή και τα χαρακτηριστικά του οπτικού οφθαλμογράφου 10G full rate:

1. Μέτρηση υψηλής ταχύτητας: Το όργανο μπορεί να υποστηρίξει μέτρηση οπτικού σήματος 10Gbps full rate, συμπεριλαμβανομένου του κοινού 10 Gigabit Ethernet (10GbE) και άλλων πρωτοκόλλων επικοινωνίας υψηλής ταχύτητας.

2. Εμφάνιση διαγράμματος ματιού: Το οπτικό διάγραμμα ματιού χρησιμοποιεί τεχνολογία δειγματοληψίας υψηλής ταχύτητας και επεξεργασίας δεδομένων για την ακριβή καταγραφή και εμφάνιση του διαγράμματος ματιού των οπτικών σημάτων.Το διάγραμμα ματιού εμφανίζει την ποιότητα μετάδοσης του οπτικού σήματος με ένα ανοιχτό σχήμα ματιού. Οι χρήστες μπορούν να αξιολογήσουν τη σταθερότητα και την απόδοση μετάδοσης του σήματος παρατηρώντας τον βαθμό ανοίγματος και το jitter του διαγράμματος ματιού.


προδιαγραφή

Μοντέλο U9110C-D
τυπική ταχύτητα 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps
Ακρίβεια μέτρησης Περιθώριο μάσκας (Margin) ±3 %
Χαρακτηριστικά οθόνης Ανάλυση εικόνας 1024×768 pixels
Ψηφιακό σύστημα μέτρησης Υποστήριξη 1 μέτρησης οπτικού καναλιού, ανανέωση προαιρετική μέτρηση 3 φορές ανά δευτερόλεπτο
Λειτουργία λήψης σήματος Δειγματοληψία (Κανονική), Περίβλημα, Μέσος όρος
RMSθόρυβος 0.25mV
Αριθμός καναλιών δειγματοληψίας 4: 10G low-speed single-mode/multi-mode, 10G high-speed single-mode/multi-mode
Χρόνος μετατροπής κάθετου συστήματος Ανάλογα με τον αριθμό των καναλιών δειγματοληψίας
Κάθετη ανάλυση 14 bits
RMS θόρυβος (max) 0.5mV
Οριζόντιο σύστημα Χρονική βάση μεγέθυνσης και σμίκρυνσης κυματομορφής 0.5ps/div έως 1ms/div
Ακρίβεια χρονικού διαστήματος (λειτουργία jitter) 0.25ps
Σύστημα ενεργοποίησης Εξωτερική πηγή ρολογιού 100mV,155~2500MHz
Εύρος επιπέδου ενεργοποίησης ±1.0V
εύρος εισόδου ενεργοποίησης ±1.5V
Αποκοπή ενεργοποίησης ±1.5V:5ms ~100ms προσαρμοστικό
Διασύνδεση επικοινωνίας, διαχείρισης δικτύου RJ45；υποστήριξη Ethernet 10/100Mbps
Ισχύς (εξωτερικός μετασχηματιστής ρεύματος) 50Hz,5V,3A,6W
Θερμοκρασία περιβάλλοντος, σχετική υγρασία Λειτουργία Θερμοκρασία -20 έως ~50℃ , Υγρασία 20% έως ~80%
Αποθήκευση Θερμοκρασία-40℃ έως +85℃, Υγρασία5% έως 90%
Μέγεθος Βάρος 235W×55H×255L (mm),＜2Kg

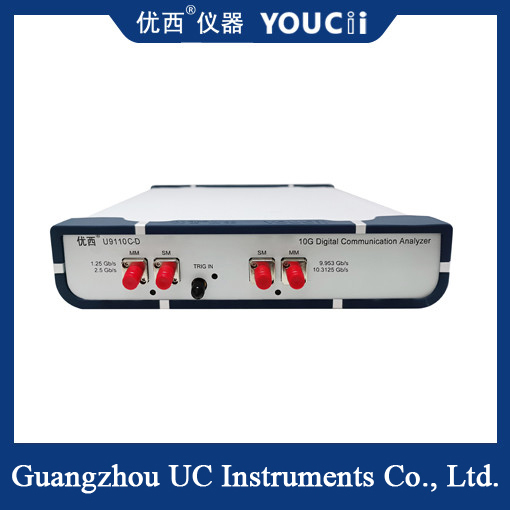

10G σύνολο - ενιαίος τρόπος ποσοστού/πολυ - οπτικός παλμογράφος τρόπου 0
