10Gbps σύνολο - ενότητα 0.155~11.3G αποκατάστασης ρολογιών ποσοστού 10Gbps CDR

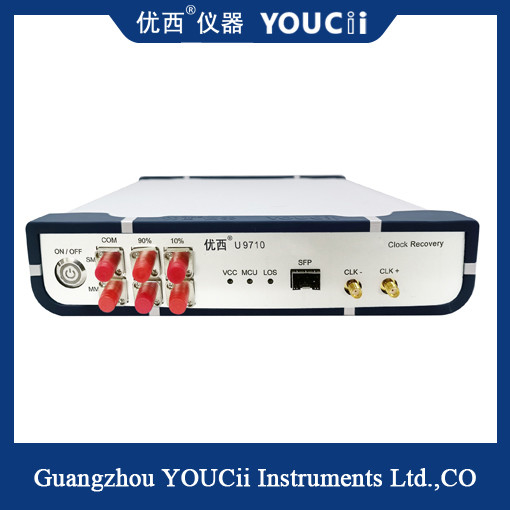

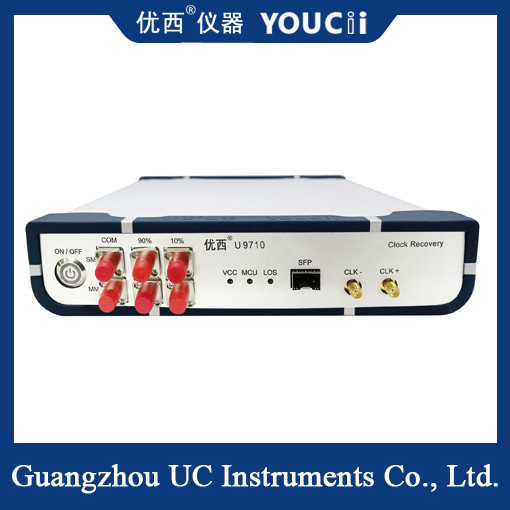

Μονάδα Clock Recovery CDR 10Gbps Full Rate 10Gbps 0.155~11.3G

Όταν το παλμογράφος δειγματοληψίας ελέγχει το οπτικό διάγραμμα ματιού και τη κυματομορφή, πρέπει να ενεργοποιείται από την ίδια πηγή με το μετρούμενο σήμα.Η μονάδα CDR (ανάκτηση ρολογιού) χρησιμοποιείται κυρίως σε περιβάλλον δοκιμών που απαιτεί από τον παλμογράφο δειγματοληψίας να ελέγχει τον οπτικό χάρτη ματιού, αλλά δεν παρέχει ρολόι ενεργοποίησης. Τυπική εφαρμογή είναι η δοκιμή εξοπλισμού οπτικού δικτύου ή για προϊόντα BOB σε εφαρμογή PON, επειδή ο μετρούμενος οπτικός εξοπλισμός δεν έχει έξοδο ρολογιού διαίρεσης συχνότητας.Το σήμα ρολογιού πρέπει να ανακτηθεί για να ενεργοποιήσει τον παλμογράφο δειγματοληψίας κατά τον έλεγχο του οπτικού διαγράμματος ματιού.

Αυτό το CDR είναι εξοπλισμένο με οπτική θύρα SFP, η οποία μπορεί να συνδεθεί με το συμβατικό SFP, SFP+, OLT SFP και άλλες οπτικές μονάδες που είναι ενθυλακωμένες σε SFP. Απαιτείται μόνο το άκρο λήψης της οπτικής μονάδας, το οποίο είναι υπεύθυνο για τη μετατροπή των οπτικών σημάτων σε ηλεκτρικά σήματα και, στη συνέχεια, το όργανο εξάγει και εξάγει το ρολόι των ηλεκτρικών σημάτων. Τα σήματα ρολογιού χρησιμοποιούνται κυρίως για την ενεργοποίηση σημάτων παλμογράφου.

Κύριες παράμετροι του CDR:

1. Εύρος ανάκτησης ρολογιού: 155Mb/s έως 11Gb/s;

2. Εύρος μήκους κύματος: 800-1600 nm;

3. Εύρος οπτικής εισόδου: +3 ~ -15dBm;

4. Έξοδος ανάκτησης ηλεκτρικού ρολογιού (διαίρεση 4 συχνοτήτων) εύρος: 38.75MHz έως 2.78GHz;

5. Πλάτος ρολογιού εξόδου: AC Couple/ 800mVpp σε τυπική τιμή;

6. Φασματική αναλογία (μπορεί να επιλεγεί σύμφωνα με τον χρήστη): 10% (CDR) -90% (Έξοδος)
