10G τέσσερα υποστήριξη 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps του BERT ελεγκτών λάθους κομματιών καναλιών

10G τέσσερα πολλαπλάσια ποσοστά υποστήριξης 10Gbps του BERT ελεγκτών κομμάτι-λάθους καναλιών

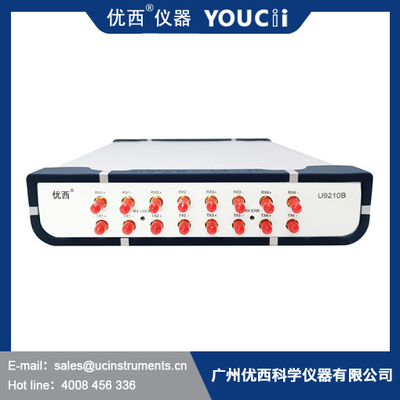

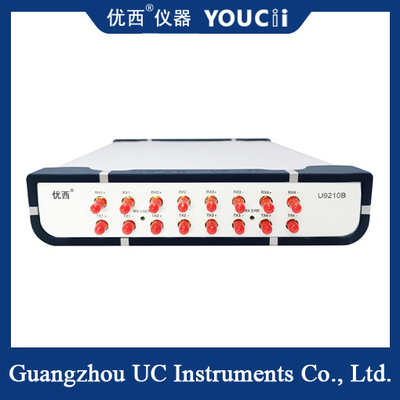

U9210B ο τμηματικός ελεγκτής λάθους κομματιών είναι ένας καθολικός ελεγκτής ποσοστού λάθους κομματιών σχεδιάζω για δοκιμή τμημάτων και συστημάτων μεγάλης την ψηφιακή επικοινωνίας.

Ο τμηματικός ελεγκτής λάθους κομματιών παρέχει στη λειτουργία του περιστατικού τύπων κώδικα και την ανίχνευση λάθους κομματιών το υψηλότερο ποσοστό του 11.3Gbps στην εξαιρετικά υψηλή απόδοση δαπανών. Η συσκευή ανάλυσης παρέχει τέσσερις διαφορικούς ηλεκτρικούς λιμένες (μέχρι 11.3Gbps) για τη δοκιμή λάθους κομματιών.

U9210B έχει τη συμπαγή δομή και το μικρό όγκο. Η υποστήριξη για τις διεπαφές επικοινωνίας USB ή Ethernet κάνει την ένταξη στην αυτοματοποιημένη μηχανή λειάνσεως περιβαλλόντων δοκιμής.

Η λειτουργούσα διεπαφή του τμηματικού ελεγκτή λάθους κομματιών U9210B είναι κατάλληλη για το λειτουργικό σύστημα παράθυρο-XP/WIN7/WIN8/WIN10, βασισμένο στη λειτουργία χρηστών υπολογιστή και η διεπαφή γραφικής επίδειξης, αυτό είναι πολύ κατάλληλη για το εργασιακό περιβάλλον εργαστηρίων ή γραμμών παραγωγής. Τα ακόλουθα τρία σύνολα χρησιμοποιούνται με τη διεπαφή δοκιμής 12 καναλιών:

U9210B τμηματικά χαρακτηριστικά γνωρίσματα ελεγκτών λάθους κομματιών

· 9.953Gbps στη γεννήτρια κώδικα 11.3Gbps και τον ανιχνευτή λάθους

· MVpp λιγότερο από 50 ευαισθησίας εισαγωγής

· Γρήγορος συγχρονισμός τρόπου κομματιών

· Διαισθητικά ενδιάμεσο με τον χρήστη και λειτουργικό σύστημα παραθύρων

· Εντολές τηλεχειρισμού υποστήριξης

Τυποποιημένη επιλογή κώδικα:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Υποστήριξη για τα πρότυπα και τα ποσοστά

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Διεπαφή επικοινωνίας/διαχείρισης δικτύου

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος
Το U9210B συμμορφώνεται με overvoltage το επίπεδο ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι 100 τάση εναλλασσόμενου ρεύματος ~ 240V, το φάσμα συχνότητας είναι 48 ~ 66Hz, η λειτουργούσα τάση είναι 115V, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Όταν η λειτουργούσα τάση είναι 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.
Λιμένας USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με UC9210B και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.
Καλώδιο σύνδεσης USB
Το μήκος του καλωδίου USB δεν μπορεί να υπερβεί 5 μ. Διαφορετικά, μόνο ένα περιφερειακό διαλυτικό χρώματος τρίτων USB μπορεί να χρησιμοποιηθεί. Γενικά, το μέγιστο μήκος επέκτασης μπορεί να φθάσει σε 50 μ.

Το βάρος

Λιγότερο από 2 κλ

Η αρχή εργασίας του μετρητή λάθους

Η οπτική επικοινωνία γίνεται η δύναμη πυρήνων της τεχνολογίας επικοινωνιών λόγω των πλεονεκτημάτων της χαμηλής απώλειας μετάδοσης, μεγάλης ικανότητας πληροφοριών και γρήγορου ποσοστού μετάδοσης, και οι οπτικές ενότητες χρησιμοποιούνται όλο και περισσότερο ευρέως. Με την επιτάχυνση του ποσοστού μετάδοσης, το λάθος κομματιών θα εμφανιστεί στο σύστημα μεγάλων οπτικών επικοινωνιών λόγω της μείωσης, της διασποράς και άλλων προβλημάτων, έτσι είναι πολύ σημαντικό να μετρηθεί ποσοστό λάθους κομματιών οπτικής ενότητας ακριβώς και αποτελεσματικά. Έτσι, πώς λίγο εργασία μετρητών λάθους;

Αρχή της δοκιμής λάθους

Το αντικείμενο της δοκιμής λάθους είναι γενικά το εκθετικό σύστημα μετάδοσης λέξης, το οποίο μπορεί να γίνει κατανοητό ως όργανο της ψηφιακής διαβίβασης πληροφοριών. Το βασικό διάγραμμα φραγμών της εξεταστικής δομής λάθους διαμορφώνεται με τη σύνδεση της γεννήτριας κώδικα με το τέλος εισαγωγής του δοκιμασμένου αντικειμένου και το τέλος παραγωγής του δοκιμασμένου αντικειμένου με τον ανιχνευτή λάθους.
