Δοκιμαστής σφαλμάτων τεσσάρων καναλιών 10G BERT Υποστήριξη πολλαπλών ρυθμών 10Gbps

10G τέσσερα πολλαπλάσια ποσοστά υποστήριξης 10Gbps του BERT ελεγκτών κομμάτι-λάθους καναλιών

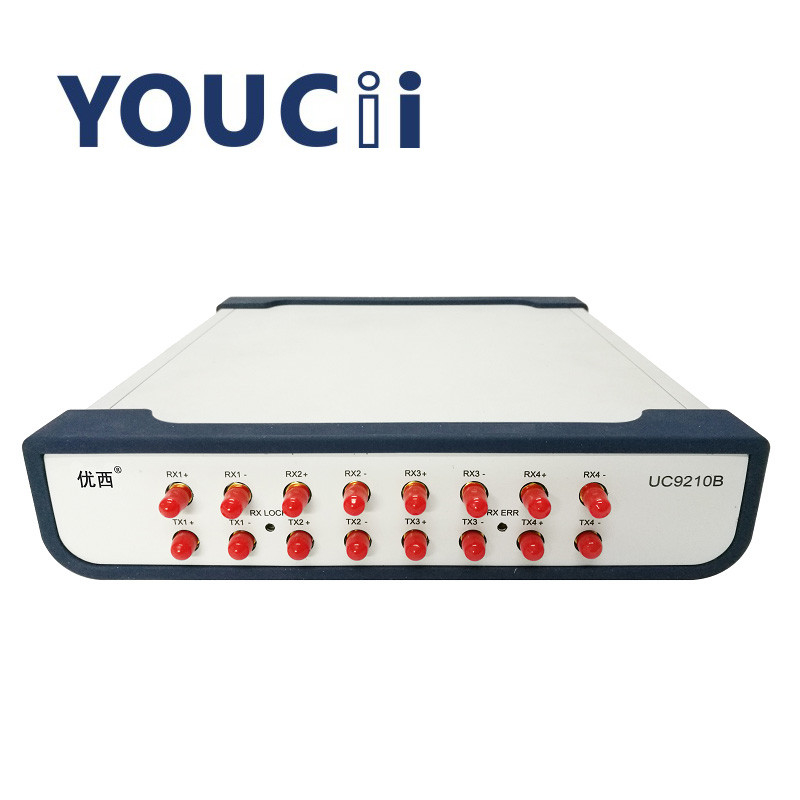

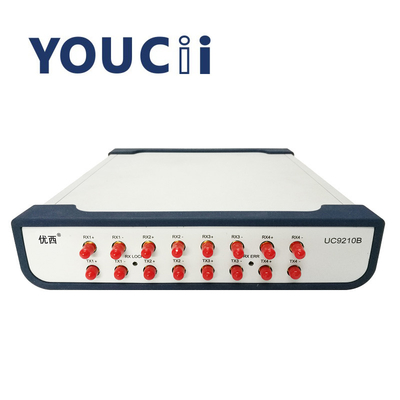

UC9210B ο τμηματικός ελεγκτής λάθους κομματιών είναι ένας καθολικός ελεγκτής ποσοστού λάθους κομματιών σχεδιάζω για δοκιμή τμημάτων και συστημάτων μεγάλης την ψηφιακή επικοινωνίας.

Ο τμηματικός ελεγκτής λάθους κομματιών παρέχει στη λειτουργία του περιστατικού τύπων κώδικα και την ανίχνευση λάθους κομματιών το υψηλότερο ποσοστό του 11.3Gbps στην εξαιρετικά υψηλή απόδοση δαπανών. Η συσκευή ανάλυσης παρέχει τέσσερις διαφορικούς ηλεκτρικούς λιμένες (μέχρι 11.3Gbps) για τη δοκιμή λάθους κομματιών.

UC9210B έχει τη συμπαγή δομή και το μικρό όγκο. Η υποστήριξη για τις διεπαφές επικοινωνίας USB ή Ethernet κάνει την ένταξη στην αυτοματοποιημένη μηχανή λειάνσεως περιβαλλόντων δοκιμής.

Η λειτουργούσα διεπαφή του τμηματικού ελεγκτή λάθους κομματιών UC9210B είναι κατάλληλη για το λειτουργικό σύστημα παράθυρο-XP/WIN7/WIN8/WIN10, βασισμένο στη λειτουργία χρηστών υπολογιστή και η διεπαφή γραφικής επίδειξης, αυτό είναι πολύ κατάλληλη για το εργασιακό περιβάλλον εργαστηρίων ή γραμμών παραγωγής. Τα ακόλουθα τρία σύνολα χρησιμοποιούνται με τη διεπαφή δοκιμής 12 καναλιών:

UC9210B τμηματικά χαρακτηριστικά γνωρίσματα ελεγκτών λάθους κομματιών

· 9.953Gbps στη γεννήτρια κώδικα 11.3Gbps και τον ανιχνευτή λάθους

· MVpp λιγότερο από 50 ευαισθησίας εισαγωγής

· Γρήγορος συγχρονισμός τρόπου κομματιών

· Διαισθητικά ενδιάμεσο με τον χρήστη και λειτουργικό σύστημα παραθύρων

· Εντολές τηλεχειρισμού υποστήριξης

Τυποποιημένη επιλογή κώδικα:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Υποστήριξη για τα πρότυπα και τα ποσοστά

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Διεπαφή επικοινωνίας/διαχείρισης δικτύου

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος
Το UC9210B συμμορφώνεται με overvoltage το επίπεδο ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι 100 τάση εναλλασσόμενου ρεύματος ~ 240V, το φάσμα συχνότητας είναι 48 ~ 66Hz, η λειτουργούσα τάση είναι 115V, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Όταν η λειτουργούσα τάση είναι 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.
Λιμένας USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με UC9210B και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.
Καλώδιο σύνδεσης USB
Το μήκος του καλωδίου USB δεν μπορεί να υπερβεί 5 μ. Διαφορετικά, μόνο ένα περιφερειακό διαλυτικό χρώματος τρίτων USB μπορεί να χρησιμοποιηθεί. Γενικά, το μέγιστο μήκος επέκτασης μπορεί να φθάσει σε 50 μ.

Το βάρος

Λιγότερο από 2 κλ
