Ελεγκτής BERT κομμάτι-λάθους 100G/400G με την υψηλή απόδοση δαπανών
Μια επισκόπηση

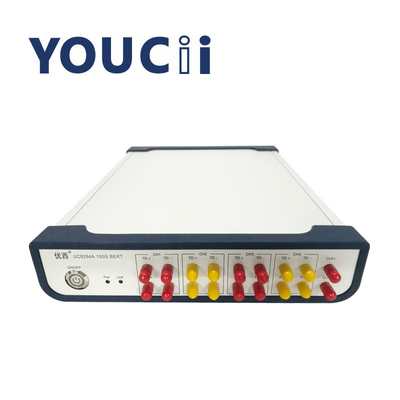

UC9264A είναι ένας ελεγκτής λάθους κομματιών προϊόντων 100G. Μπορεί να χρησιμοποιηθεί εξετάζω ανάπτυξης και παραγωγής των οπτικών συσκευών, των μεγάλων καλωδίων, των οπτικών ενοτήτων και των συστημάτων επικοινωνιών. Υποστηρίζει τα πολλαπλάσια ποσοστά που κυμαίνονται από 9.953Gbps ως 14.5Gbps και 25-29Gbps.
Εφαρμογή
ισχύει για όλα τα είδη ελαφριάς ενότητας (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) και του υποσυστήματος δοκιμής λάθους
είναι κατάλληλο για όλα τα είδη ενεργού, ενεργητικού καλωδίου, ενεργός δοκιμή τζιτζίφων ινών
πράξεις ως πηγή σημάτων για ένα 10G, πλατφόρμα δοκιμής 100G
Χαρακτηριστικά γνωρίσματα
υποστηρίζει τα ποσοστά που κυμαίνονται από 9.953Gbps ως 14.5Gbps, και 25 ως 29Gbps
ενσωματώνει τέσσερις προγραμματίσημες γεννήτριες κώδικα και τέσσερις ανιχνευτές λάθους μπιτ.
εσωτερική ενσωματωμένη ενότητα ρολογιών
Ενσωματωμένη μονάδα αποκατάστασης ρολογιών λάθους κομματιών ανιχνευτής
Προδιαγραφές
| Πρότυπο |
Λ. |
πρότυπο |
ανώτατος |
μονάδα |
σημείωση |
| Γενικές παράμετροι |
| τάση παροχής ηλεκτρικού ρεύματος |
100 |
220 |
240 |
Β |
Εναλλασσόμενο ρεύμα (εναλλασσόμενο ρεύμα), 50-60HZ |
| Κατανάλωση ισχύος |
20 |
W |
|
| Θερμοκρασία εργασίας |
0 |
|
55 |
℃ |
|
| ΜΕΓΕΘΟΣ |
235 X 55 X 320 |
χιλ. |
|
| Ανιχνευτής λάθους κομματιών (ΕΔ) |
| Σειρά επιπέδων εισαγωγής |
100 |
— |
1200 |
mVppd |
Διαφορική εισαγωγή, σύζευξη εναλλασσόμενου ρεύματος |
| Σειρά ποσοστού εισαγωγής |
9,953 |
— |
29 |
GBP |
|
| |
100 |
ωμ |
διαφορά |
| Τύπος συνδετήρων |
SMA |
|
διαφορά, το μέτωπο - επιτροπή |
| Υποστηριγμένοι τύποι κώδικα |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, μέχρι 20 bits/Ch, καθορισμένα από το χρήστη |
ποσοστό 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
ποσοστό 25~29Gbps |
| Προγραμματίσημη γεννήτρια κώδικα (PPG) |
| Σειρά επιπέδων παραγωγής |
200 |
— |
1100 |
mVppd |
Διαφορική, εναλλασσόμενη σύζευξη |
| Σειρά ποσοστού παραγωγής |
9,953 |
— |
29 |
GBP |
9.953~14.5/25~29Gbps |
| Σύνθετη αντίσταση παραγωγής |
100 |
Ωμ |
Το διαφορικό |
Απαιτήσεις παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος
Το όργανο συμμορφώνεται με overvoltage την κατηγορία ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι τάση εναλλασσόμενου ρεύματος 100 ~240V, φάσμα συχνότητας 48-66Hz, που λειτουργεί την τάση 115V όταν, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Λειτουργούσα τάση 230V, πιό πολύ
Το μέγιστο ρεύμα κατανάλωσης είναι 120mA.
Το σκοινί δύναμης
Σύμφωνα με τις διεθνείς ασφάλειες προτύπου, το όργανο είναι εξοπλισμένο με ένα σκοινί δύναμης 3 πυρήνων που ανταποκρίνεται στα εθνικά πρότυπα. Μόνο συνδέστε το βούλωμα σκοινιού δύναμης με μια έξοδο δύναμης με την επίγεια προστασία.
Δείκτης δύναμης
Τα φω'τα δεικτών δύναμης επάνω όταν τροφοδοτείται επάνω το όργανο.
Περιγραφή διεπαφών επικοινωνίας
Υπάρχουν δύο λιμένες επικοινωνίας στην πίσω επιτροπή του οργάνου, δηλαδή διεπαφή USB και διεπαφή RS232.
Η διεπαφή USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με το όργανο και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.
