Κατευθύνσεις για τη χρήση

1. Περιγραφή δομών

1.1 μέτωπο - περιγραφή επιτροπής

Μέτωπο - επιτροπή

(1) επίδειξη LCD: διεύθυνση συσκευών επιδείξεων, τρέχον κανάλι και σχετικές πληροφορίες.
(2),▲ - επάνω κλειδώστε ▼ -- κάτω από το κλειδί Εισάγετε -- Επιβεβαιώστε το κλειδί Εσκ. -- Ακυρώστε το κλειδί.
(3) δείκτης Power1, Power2 δύναμης: δείχνει τη λειτουργώντας παροχή ηλεκτρικού ρεύματος.

1.2 οπίσθια περιγραφή επιτροπής

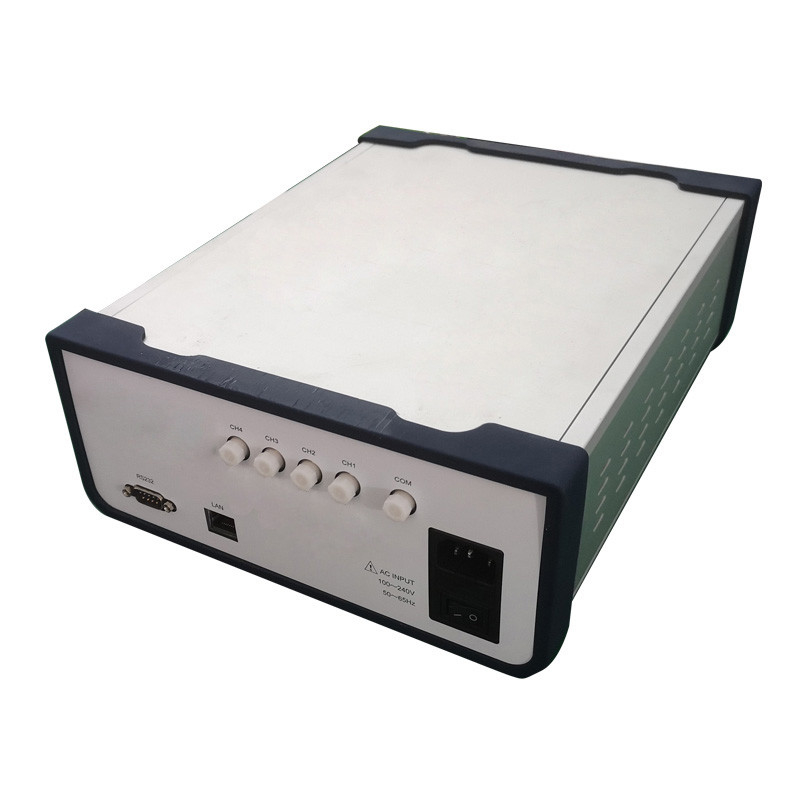

Οπίσθια επιτροπή

(1) διεπαφή RJ45 Ethernet, τμηματικός λιμένας rs-232: διεπαφή επικοινωνίας για τα στοιχεία ελέγχου συσκευών.
(2) διεπαφή δύναμης εναλλασσόμενου ρεύματος: διεπαφή εισαγωγής της παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος για τον εξοπλισμό.
Περιγραφή των οπτικών λιμένων: Οι I/O λιμένες στην επιτροπή συσκευών είναι δημόσιοι λιμένες. Οι αριθμοί καναλιών 1, 2, 3, και 4 είναι αντίστοιχα.

2. Περιγραφή σύνδεσης συσκευών

2.1 εσωτερική οπτική περιγραφή πορειών

Σχηματικό διάγραμμα της εσωτερικής οπτικής πορείας του οπτικού διακόπτη 1 X 4

2.2 περιγραφή σύνδεσης διεπαφών επικοινωνίας

(1) διεπαφή rs-232
Κατά τη σύνδεση μιας συσκευής με έναν υπολογιστή, χρησιμοποιήστε ένα καλώδιο διασταυρώσεων τμηματικών λιμένων DB9 με τις τρύπες και στις δύο άκρες. Δηλαδή καρφώστε #2 και η καρφίτσα #3 και στις δύο άκρες διασχίζεται, η καρφίτσα #5 και στις δύο άκρες συνδέεται, και το υπόλοιπο των καρφιτσών δεν συνδέεται.
(2) διεπαφή RJ45 Ethernet
Κατά τη σύνδεση μιας συσκευής με έναν υπολογιστή μέσω ενός διακόπτη, χρησιμοποιήστε ένα straight-through καλώδιο (η ακολουθία καλωδίωσης και στις δύο άκρες είναι 1 πορτοκάλι και λευκό, πορτοκάλι 2, 3 πράσινα και άσπρα, 4 μπλε, 5 μπλε και άσπρα, 6 πράσινα, 7 καφετιά και άσπρα, 8 καφετιά). Όταν η συσκευή συνδέεται άμεσα με τον υπολογιστή, τα διαγώνια καλώδια πρέπει να χρησιμοποιηθούν (ένα τέλος είναι: 1 πορτοκαλής-λευκό, 2 πορτοκάλι, 3 πράσινος-λευκό, 4 μπλε, 5 μπλε-λευκό, 6 πράσινα, 7 καφετής-λευκό, 8 καφετιά Το άλλο τέλος είναι: 1 - πράσινο λευκό, 2 - πράσινα, 3 - πορτοκαλί λευκό, 4 - μπλε, 5 - μπλε λευκό, 6 - πορτοκάλι, 7 - καφετί λευκό, 8 - καφετιά).

3. Οδηγίες λειτουργίας επιτροπής

(1)   Κλειδαριά πληκτρολογίων: Η διεπαφή επικοινωνίας της συσκευής καναλιών στέλνει τις αντίστοιχες εντολές στο σύνολο εάν τα κλειδιά στην επιτροπή επιτρέπονται για να χρησιμοποιήσουν. Δείτε «την περιγραφή πρωτοκόλλου επικοινωνίας» για τις λεπτομέρειες. Όταν το κλειδί επιτροπής κλειδώνεται, οι αντίστοιχες παράμετροι δεν μπορούν να τεθούν μέσω της επιτροπής.
(2)   Ρύθμιση εάν η αρχική διεπαφή επιτρέπει τη μετατροπή καναλιών.

■Η διαδικασία για το κανάλι ανάβει την αρχική διεπαφή: ① πιέζει εισάγει για να εισαγάγει τις επιλογές όταν πιέζετε το κουμπί για να επιτρέψετε σε το για να χρησιμοποιηθείτε. ② Τύπος «▲» ή «▼» κλειδί για να επιλέξει «1. Κλειδαριά καναλιών που θέτει» ③ ο Τύπος «εισάγει» για να εισαγάγει. ④ κλειδί ▲» ή «▼» Τύπου το «που επιλέγει «επιτρέπει το διακόπτη» ⑤ Τύπος «Enter» για να επιβεβαιώσει την ολοκλήρωση. ⑥ κατά τη διάρκεια ολόκληρης της διαδικασίας, πιέστε το εσκ. για να επιστρέψετε στο προηγούμενο βήμα.

   ■Η διαδικασία για ένα κανάλι ανάβει μια αρχική διεπαφή: (1) πιέστε εισάγει για να εισαγάγει τις επιλογές όταν επιτρέπετε σε τις για να χρησιμοποιηθείτε. ② πιέστε «▲» ή «▼» κλειδί για να επιλέξετε «1. Διοχετεύστε την κλειδαριά θέτοντας» ③ ο Τύπος «εισάγει» για να εισαγάγει. ④ κλειδί ▲» ή «▼» Τύπου «για να επιλέξει το «διακόπτη κλειδαριών» ⑤ Τύπος «Enter» για να επιβεβαιώσει την ολοκλήρωση. ⑥ κατά τη διάρκεια ολόκληρης της διαδικασίας, πιέστε το εσκ. για να επιστρέψετε στο προηγούμενο βήμα.

(3) μετατροπή καναλιών

(5) σύνολο ο χρόνος της αυτόματης ανίχνευσης και της αυτόματης ανίχνευσης έναρξης

■Πιέστε το πλήκτρο ① για να εισαγάγετε τις επιλογές. ② πιέστε «▲» ή «▼» κλειδί για να επιλέξετε «4. Αυτόματες τοποθετήσεις ανίχνευσης» ③ ο Τύπος «εισάγει» για να εισαγάγει. ④ πιέστε το βασικό «▲» ή «▼» για να επιλέξετε τη «ώρα» του διαστήματος ανίχνευσης ⑤ πιέστε το «Enter» πλήκτρο που επιβεβαιώνει ⑥ πιέστε «το πλήκτρο ▲» ή «▼» για να επιλέξετε «τα πρακτικά» ⑦ πιέζει το «Enter» πλήκτρο που καθορίζει ⑧ κλειδί ▲» ή «▼» Τύπου «για να επιλέξει «το δεύτερο» ⑨ πιέστε εισάγει. Εάν ο χρόνος δεν είναι μηδέν, η αυτόματη ανίχνευση αρχίζει. ⑩ κατά τη διάρκεια ολόκληρης της διαδικασίας, πιέστε το εσκ. για να επιστρέψετε στο προηγούμενο βήμα.

■Κατά τη διάρκεια της αυτόματης ανίχνευσης, υπάρχουν τρεις τρόποι να σταματήσουν στην επιτροπή: (1) όταν η αρχική διεπαφή επιτρέπει τη μετατροπή καναλιών, πιέστε «▲» ή «▼» στα κανάλια διακοπτών για να σταματήσετε ② αλλάξτε τα κανάλια κάτω από «2. Διοχετεύστε την υποχρεωτική επιλογή» για να σταματήσετε. ③ στις επιλογές «4. Οι αυτόματες τοποθετήσεις ανίχνευσης» θέτουν το χρονικό διάστημα ανίχνευσης «σε 00 ώρες, 00 λεπτά, 00 δευτερόλεπτα» για να σταματήσουν.

(6) ρύθμιση διευθύνσεων συσκευών, η οποία μπορεί να χρησιμοποιηθεί για να ελέγξει τις πολλαπλάσιες συσκευές με τις διαφορετικές διευθύνσεις στην περίπτωση των σφιχτών πόρων τμηματικών λιμένων.

■Πιέστε το πλήκτρο ① για να εισαγάγετε τις επιλογές. ② πιέστε «▲» ή «▼» κλειδί για να επιλέξετε «5. Εξετάστε τη ρύθμιση» ③ ο Τύπος «εισάγει» για να εισαγάγει. ④ κλειδί ▲» ή «▼» Τύπου «για να επιλέξει τη «νέα διεύθυνση» ⑤ Τύπος «Enter» για να επιβεβαιώσει την ολοκλήρωση. ⑥ κατά τη διάρκεια ολόκληρης της διαδικασίας, πιέστε το εσκ. για να επιστρέψετε στο προηγούμενο βήμα.

(7) ο καθορισμός baud τμηματικών λιμένων του ποσοστού μπορεί να συναντήσει τις τοποθετήσεις των διαφορετικών baud ποσοστών. Το baud ποσοστό μπορεί να τεθεί ως εξής: 1200, 2400, 4800, 9600, 19200, 57600, 115200, θέτουν συνήθως ως 19200. (Σημείωση: Οι baud τοποθετήσεις ποσοστού εφαρμόζονται μόνο μετά από ένα καινούριο ξεκίνημα.)

■Πιέστε το πλήκτρο ① για να εισαγάγετε τις επιλογές. ② πιέστε «▲» ή «▼» κλειδί για να επιλέξετε «6. Baud ποσοστό που θέτει» ③ ο Τύπος «εισάγει» για να εισαγάγει. ④ κλειδί ▲» ή «▼» Τύπου «για να επιλέξει το «baud ποσοστό» ⑤ Τύπος «Enter» για να επιβεβαιώσει την ολοκλήρωση. ⑥ κατά τη διάρκεια ολόκληρης της διαδικασίας, πιέστε το εσκ. για να επιστρέψετε στο προηγούμενο βήμα.

(8) ρύθμιση καθυστέρησης LCD backlight

■Πιέστε το πλήκτρο ① για να εισαγάγετε τις επιλογές. ② πιέστε «▲» ή «▼» για να επιλέξετε «7. LCD backlight» ③ ο Τύπος «εισάγει» για να εισαγάγει. ④ πιέστε το βασικό «▲» ή «▼» για να επιλέξετε το χρόνο καθυστέρησης ⑤ πιέστε το «Enter» πλήκτρο που επιβεβαιώνει ⑥ κατά τη διάρκεια ολόκληρης της διαδικασίας, πιέστε το εσκ. για να επιστρέψετε στο προηγούμενο βήμα.

(9) υπαγόρευση μηνυμάτων λάθους

■Λάθος 1 -- δείχνει μια υπερχείλιση στοιχείων.
■Λάθος 2 - δείχνει ότι η οπτική ενότητα διακοπτών λειτουργεί ανακριβώς.

.4. Περιγραφή του ανώτερου ελέγχου υπολογιστών

   Η συσκευή μπορεί να λάβει τα σήματα ελέγχου από τον υπολογιστή μέσω της rs-232 (ή) διεπαφής rs-485 στο μέτωπο - επιτροπή για να πραγματοποιήσει την αυτόματο μέτρηση ή τον πραγματικό χρόνο ελεγκτικός (χρησιμοποιώντας το σύστημα παρακολούθησης τμηματικών λιμένων ή το λογισμικό τμηματικών λιμένων), ή το μακρινό έλεγχο μέσω του λιμένα Ethernet.

4.1. Οδηγία ελέγχου προγράμματος
(1) αυτό το όργανο μπορεί μόνο να εκτελέσει μια οδηγία τη φορά. Συνήθως περιμένετε έως ότου επιστρέφει το πρόγραμμα την αντίστοιχη αξία πρίν εισάγει την επόμενη οδηγία.
(2) παρακαλώ χρησιμοποιήστε τα κεφαλαία γράμματα.
(3) εισάγετε το αιχμηρό υποστήριγμα «& τον ΥΠΟΛΟΧΑΓΟ » στην πραγματική λειτουργία. Σαν ανοίγοντας χαρακτήρα, παρενθέσεις «>» ως εξολοθρευτή.
