4 οπτική σειρά +10 ~ -65dBm/+25 ~ -50dBm δύναμης μετρητών δύναμης καναλιών

2/4 σειρά +10 ~ -65dBm/+25 ~ -50dBm δύναμης μετρητών δύναμης καναλιών

UC8202   2Channel μετρητής δύναμης

Μια επισκόπηση

   UC8202 ο δύο καναλιών ΟΠΤΙΚΟΣ ΜΕΤΡΗΤΗΣ ΔΥΝΑΜΗΣ είναι μια αναβαθμισμένη έκδοση του οπτικού οργάνου μέτρησης υψηλής ακρίβειας και δύναμης ευρέος φάσματος από Guangzhou Youxi Company. Το όργανο παρέχει δύο ανεξάρτητα κανάλια μετρητών δύναμης, τα οποία μπορούν να χρησιμοποιηθούν για την άμεση μέτρηση της οπτικής δύναμης και τη σχετική μέτρηση της οπτικής απώλειας μείωσης.

   UC8202 ο δύο καναλιών οπτικός μετρητής δύναμης μπορεί να εξοπλιστεί με το γυμνό προσάρτημα ινών, η δοκιμή είναι καταλληλότερη και οι γρήγορες, μεγάλες παράμετροι μέτρησης επίδειξης μεγέθους HD LCD, το κουμπί επιτροπής θέτουν άμεσα τις παραμέτρους, η λειτουργία είναι πολύ απλή. Ο μετρητής δύναμης υιοθετεί ένα νέο στοιχείο απόκτηση και τη μέθοδο επεξεργασίας, με μια μεγαλύτερη σειρά μέτρησης δύναμης, τη γρηγορότερη ταχύτητα απάντησης, υψηλότερη σταθερότητα.

Περιγραφή ενδιάμεσων με τον χρήστη

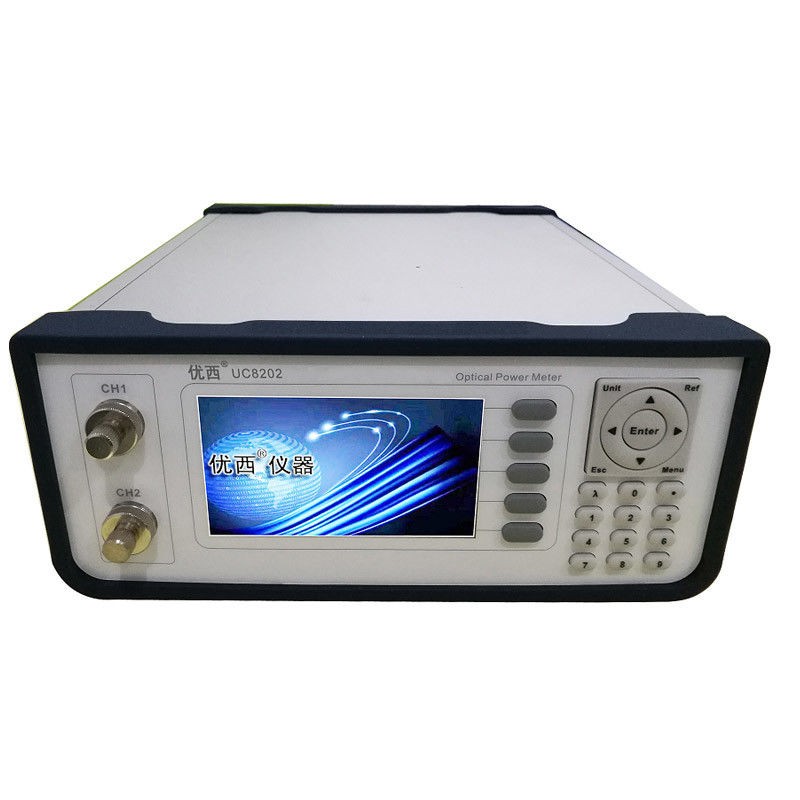

Μέτωπο - επιτροπή του οικοδεσπότη
Πάρτε τον υπολογιστή γραφείου UC8202 για παράδειγμα:

Επίδειξη

   Το LCD επιδεικνύει τις σε πραγματικό χρόνο μετρήσεις της οπτικής δύναμης, των λειτουργούντων μηκών κύματος, των τιμών αναφοράς δύναμης, και των μέσων χρονικών τιμών και για τα δύο κανάλια.

Τα κλειδιά

   Η ρύθμιση λειτουργίας και παραμέτρου ελέγχου του οργάνου μετρητών δύναμης πραγματοποιείται με να πιέσει το πλήκτρο.

Οπτικό κανάλι εισαγωγής
Το η διεπαφή εισαγωγής σημάτων λέιζερ, προσαρμοστής μπορεί σύνδεση προσαρμοστών να επιλέξει την τυποποιημένη FC/PC ή FC/APC, που διευκρινίζεται από τον πελάτη κατά αγορά του προϊόντος.

Οπίσθια επιτροπή του οικοδεσπότη

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος
Το όργανο συμμορφώνεται με overvoltage την κατηγορία ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι 100 τάση εναλλασσόμενου ρεύματος ~ 240V, το φάσμα συχνότητας είναι 48 ~ 66Hz, η λειτουργούσα τάση είναι 115V, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Όταν η λειτουργούσα τάση είναι 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.

Λιμένας USB
Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με το όργανο και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.

Καλώδιο σύνδεσης USB
Το μήκος του καλωδίου USB δεν μπορεί να υπερβεί 5 μ. Διαφορετικά, μόνο ένα περιφερειακό διαλυτικό χρώματος τρίτων USB μπορεί να χρησιμοποιηθεί. Γενικά, το μέγιστο μήκος επέκτασης μπορεί να φθάσει σε 50 μ.

RS232 τμηματικός λιμένας
Οι παράμετροι τμηματικών λιμένων του οργάνου τίθενται μια σταθερή αξία. Οι τοποθετήσεις παραμέτρου τμηματικών λιμένων του υπολογιστή πρέπει να ταιριάξουν με τις τοποθετήσεις παραμέτρου οργάνων.
