Ελεγχόμενη πρόγραμμα ακρίβεια 0.1dB απώλειας 1.8dB εισαγωγής εξασθενητών υπολογιστών γραφείου οπτική

 Το πρόγραμμα έλεγξε την οπτική απώλεια 1.8dB Accuracy0.1dB εισαγωγής εξασθενητών

UC8130 πολυδιαυλική πηγή λέιζερ DFB

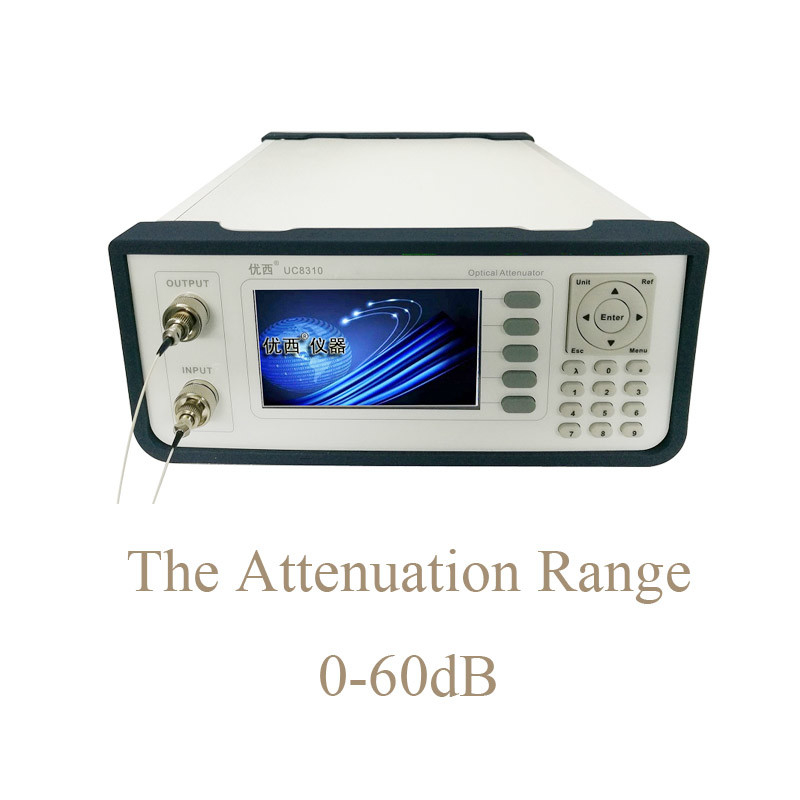

   UC8310/UC8320 ο οπτικός εξασθενητής υπολογιστών γραφείου είναι μια υψηλή ακρίβεια, οπτικό όργανο μείωσης δύναμης ευρέος φάσματος. Το νέο στοιχείο απόκτηση και η μέθοδος επεξεργασίας υιοθετούνται, που έχει ένα μεγαλύτερο SNR και μια γρηγορότερη ταχύτητα απάντησης, και μπορούν να φθάσουν σε μια μεγάλη και συνεχή δυνάμενη να ξορδισθεί δυναμική σειρά μείωσης 0-60 DB.
Ο οπτικός εξασθενητής υπολογιστών γραφείου UC8310/UC8320 χρησιμοποιείται κυρίως για την εξισορρόπηση καναλιών, την εξισορρόπηση δύναμης, την κλίση κέρδους και τη ρύθμιση δύναμης του συστήματος DWDM, καθώς επίσης και την οπτικές μέτρηση και την εφαρμογή των τμημάτων AWG & PLC, των οπτικών ενισχυτών και άλλων γενικών οπτικών ινών.

Πάρτε UC8310 για παράδειγμα:

Περιγραφή ενδιάμεσων με τον χρήστη

Μπροστινή άποψη του οικοδεσπότη

   Οι οπτικοί λιμένες παραγωγής και οι οπτικοί λιμένες εισαγωγής είναι λιμένες FC/PC. Πάρτε UC8310 για παράδειγμα:

Οι απαιτήσεις παροχής ηλεκτρικού ρεύματος

   Ο οπτικός εξασθενητής UC8310/UC8320 benchtop συμμορφώνεται με overvoltage την κατηγορία ΙΙ κανονισμοί. Η λειτουργούσα τάση είναι 100 τάση εναλλασσόμενου ρεύματος ~ 240V, το φάσμα συχνότητας είναι 48 ~ 66Hz, η λειτουργούσα τάση είναι 115V, το μέγιστο ρεύμα κατανάλωσης είναι 230mA Όταν η λειτουργούσα τάση είναι 230V, το μέγιστο ρεύμα κατανάλωσης είναι 120mA.

Απαιτήσεις καλωδίου τροφοδοσίας

   Σύμφωνα με τις διεθνείς ασφάλειες προτύπου, το όργανο είναι εξοπλισμένο με ένα σκοινί δύναμης 3 πυρήνων που ανταποκρίνεται στα εθνικά πρότυπα. Συνδέστε το καλώδιο τροφοδοσίας μόνο με την υποδοχή δύναμης με την επίγεια προστασία.

Διεπαφή επικοινωνίας

Λιμένας USB

   Η διεπαφή USB είναι μια τυποποιημένη B-type 4 πυρήνων διεπαφή, η οποία μπορεί να συνδεθεί με UC8310/UC8320 και το PC, και το όργανο μπορεί να ελεγχθεί με τον έλεγχο του λογισμικού.

Καλώδιο σύνδεσης USB

   Το μήκος του καλωδίου USB δεν μπορεί να υπερβεί 5 μ. Διαφορετικά, μόνο ένα περιφερειακό διαλυτικό χρώματος τρίτων USB μπορεί να χρησιμοποιηθεί. Γενικά, το μέγιστο μήκος επέκτασης μπορεί να φθάσει σε 50 μ.

RS232 τμηματικός λιμένας

   Οι παράμετροι τμηματικών λιμένων του οργάνου τίθενται μια σταθερή αξία. Οι τοποθετήσεις παραμέτρου τμηματικών λιμένων του υπολογιστή πρέπει να ταιριάξουν με τις τοποθετήσεις παραμέτρου οργάνων.

RS232 καθορισμός καρφιτσών διεπαφών

RS232 συνδέεται με το καλώδιο

Καθορισμός της καρφίτσας συνδετήρων του καλωδίου σύνδεσης RS232:

Σημείωση: Για την επικοινωνία τμηματικών λιμένων, χρησιμοποιήστε το μηδενικό διαποδιαμορφωτή για να συνδέσετε το καλώδιο.
