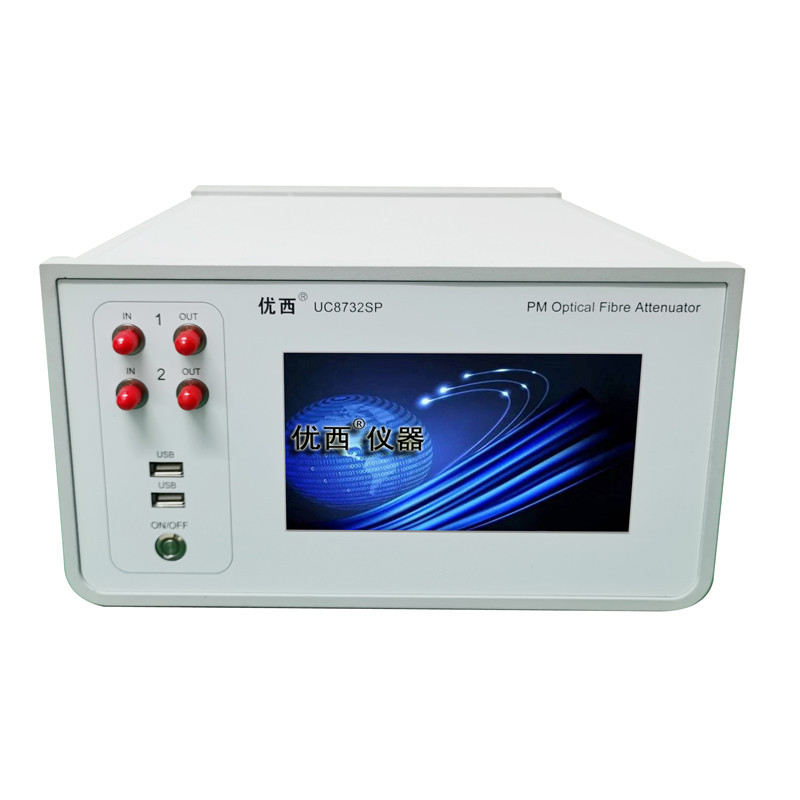

Οπτικός εξασθενητής διατήρησης της πόλωσης διπλού καναλιού Ασθενητής Πεδίο 0 ~ 45 dB
Προδιαγραφές
| Μοντέλο # |
ΟC8732SP |
| Πεδίο εξασθένισης |
0 ~ 45 dB |
| Λειτουργικό μήκος κύματος |
1550 ± 5 nm |
| Απώλεια εισαγωγής |
≤1,8dB |
| Τύπος ινών |
8/125 μμ PMF |
| Τύπος συνδέσμου |
Συνδετήρας FC/APC |
| Ακριβότητα εξασθένισης |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB με έλεγχο ισχύος)
|
| Επαναληψιμότητα |
≤ ±0,02 dB |
| Μέσος όρος χρόνου PM της οθόνης |
1 έως 1000 ms |
| Ώρα Καθορισμού |
100 ms |
| Ταχύτητα μετάβασης εξασθένισης |
0.1 ~ 50 dB/s |
| Επιστροφή απώλειας |
> 50 dB |
| Μέγιστη ασφαλής ισχύς εισόδου |
+20dBm |
| Μέγεθος οθόνης αφής |
7 ίντσες. |
| Διασύνδεση επικοινωνίας |
RS232, USB, RJ45 |
| Περίοδος επανακατατάταξης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0· +40°C |
| Θέρμανση αποθήκευσης |
-30°+80°C |
| Δύναμη |
100~240 V |
| Μέγεθος |
280 mm Δ, 140 mm Η, 320 mm Δ |
| Βάρος |
40,0 kg |
Εφαρμογές
Δοκιμή ενεργού οπτικού μοντέλου/εξοπλισμού:
Στην μέτρηση σφάλματος πολλαπλών καναλιών της οπτικής μονάδας δέκτη, πραγματοποιείται παράλληλη μέτρηση δεδομένων.
Για τη μέτρηση της ευαισθησίας του οπτικού δέκτη, παρέχεται παράλληλη ταχεία και ακριβής ένδειξη οπτικής ισχύος.
100ms οπτικός χρόνος σταθεροποίησης ελέγχου ισχύος, βελτιώνει σημαντικά την αποτελεσματικότητα της δοκιμής.
Δοκιμή ολοκλήρωσης οπτικού δικτύου επικοινωνίας:
Κατά την ολοκλήρωση δικτύου οπτικών επικοινωνιών, δοκιμάζεται η απόδοση μετάδοσης δικτύου και η λειτουργία διαχείρισης δικτύου.
Χαρακτηριστικά
Η οπτική εξασθένιση και η οπτική ισχύς μπορεί να ρυθμιστούν γρήγορα και με ακρίβεια και ο χρόνος σταθεροποίησης του ελέγχου της οπτικής ισχύος είναι μικρότερος από 100 ms.
Ο αμβλύντης πολλαπλών καναλιών ρυθμίζεται ταυτόχρονα, μετρώνται πολλές θύρες ταυτόχρονα, εξοικονομώντας πολύ χρόνο μέτρησης.
Ο ενσωματωμένος υψηλής ακρίβειας οπτικός μετρητής ισχύος εξασφαλίζει τη σταθερότητα και την ακρίβεια της παρακολούθησης ισχύος.
Απλή λειτουργία, διαισθητική γραφική διεπαφή χρήστη, προεπισκόπηση δεδομένων πολλαπλών καναλιών ταυτόχρονα, κατάσταση δοκιμής με μια ματιά.
Βασίζεται σε πλατφόρμα συστήματος Windows, εύκολη στη χρήση και λειτουργία.
Ο ρόλος του οπτικού εξασθενητή:
1Ρυθμίστε το μέγεθος του σήματος στο κύκλωμα.
2, στο κύκλωμα μέτρησης με τη μέθοδο σύγκρισης, μπορεί να χρησιμοποιηθεί για την άμεση ανάγνωση της τιμής εξασθένισης του μετρούμενου δικτύου.
3, βελτιώστε την αντιστοιχία αντίστασης, εάν ορισμένα κυκλώματα απαιτούν σχετικά σταθερή αντίσταση φορτίου, μπορείτε να εισαγάγετε έναν εξασθενητή μεταξύ του κυκλώματος και της πραγματικής αντίστασης φορτίου,μπορεί να μαστώσει την αλλαγή της αντίστασης.
