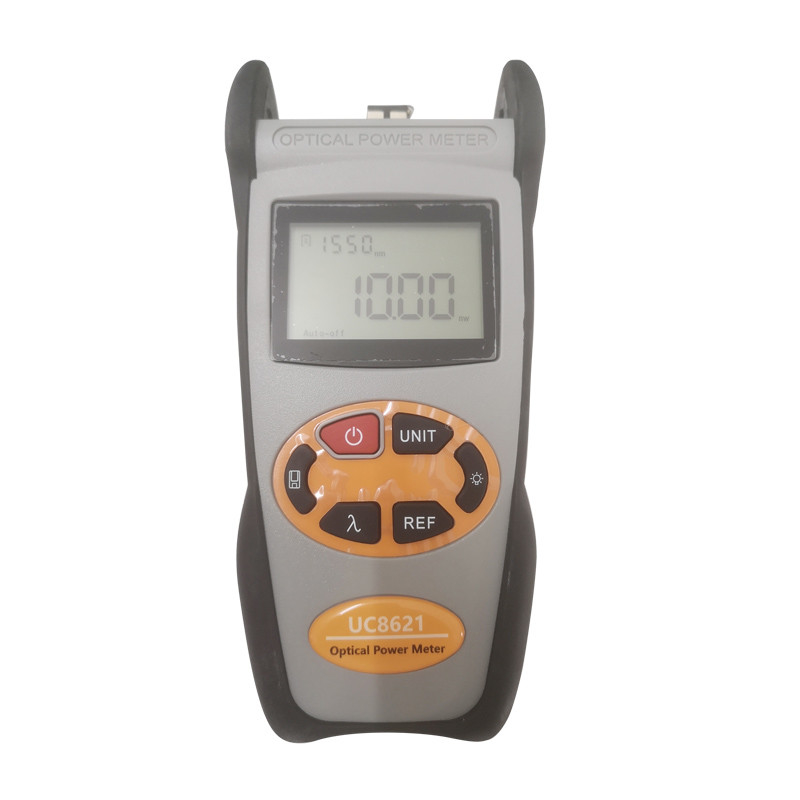

Πλήρους λειτουργίας φορητή οπτική υψηλή δύναμη μετρητών -50~+26dBm δύναμης

• Λειτουργίες και χαρακτηριστικά γνωρίσματα

• Οπτική δοκιμή δύναμης
• Ταυτότητα-αυτόματοι προσδιορισμός & μετατροπή μήκους κύματος κυμάτων
• Ταυτότητα συχνότητας -Αυτόματος προσδιορισμός συχνότητας
• η αποθήκευση 1000 αρχείων ή μεταφορτώνει μέσω του καλωδίου USB
• Ο λιμένας επικοινωνίας USB για τα σωζόμενα εξεταστικά αρχεία μεταφορτώνει
• Το επίπεδο δύναμης αναφοράς μπορεί να είναι οργάνωση και αποθηκευμένος
• Λειτουργία μόνος-βαθμολόγησης χρηστών
• Αυτόματος-από τη λειτουργία

Προδιαγραφές

Παρατήρηση: Ο λειτουργών χρόνος μπαταριών είναι βασισμένος στον όρο της δύναμης από το backlight. Εάν δύναμη στο backlight συνεχώς,

ο χρόνος λειτουργίας θα είναι πιό σύντομος.

Εγχειρίδιο της λειτουργίας

(1) οθόνη

Επιδείξτε τα στοιχεία και τον τρόπο εργασίας οργάνων.

(2) κλειδί δύναμης

ON/OFF το όργανο

Αποταμίευση δύναμης που θέτει: η μονάδα θα αποκλείσει αυτόματα μετά από 15 λεπτά το μη απασχόλησης χρόνο, οποιοσδήποτε στον όρο του ανεφοδιασμού ισχύος της μπαταρίας ή της παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος. Μιά φορά επιλέξτε αυτήν την ρύθμιση, «αυτόματος-από» θα επιδείξει στο αριστερό κατώτατο σημείο της οθόνης. Αυτή η αποταμίευση δύναμης είναι η προεπιλογή που θέτει, μόλις ανοικτή ο μετρητής δύναμης, θα εισαγάγει σε αυτόν τον τρόπο. Κοντός Τύπος το κλειδί δύναμης για από τον αυτόματο τρόπο αποταμίευσης δύναμης.

(3) κλειδί διακοπτών μονάδων

Πιέστε αυτό το πλήκτρο στο διακόπτη μεταξύ της απόλυτης μέτρησης (dBm) και της σχετικής μέτρησης (DB) και xW της οπτικής δύναμης.

MW, dBm μετατροπή: κούτσουρο 10 (MW) = (dBm)

(4) REF που θέτει:

Για να αποθηκεύσει την τρέχουσα αξία δύναμης ως αξία αναφοράς που θα επιδειχθεί στο τοπ δικαίωμα της οθόνης LCD, συγχρόνως το «REF» επίσης επιδεικνύει στη σωστή κορυφή. Θα συγκρίνει την τρέχουσα δύναμη με τη δύναμη αναφοράς και θα παρουσιάσει σχετική αξία δύναμης στο DB.

(5) κλειδί διάσωσης/στοιχείο-άποψης.

Η στοιχείο-αποταμίευση, OPM μπορεί σώζοντας περισσότερο από 1000 στοιχεία. Ο Τύπος, η οθόνη θα επιδείξει τα στοιχεία που σώζουν όχι, να τοποθετήσουν αιχμή στη διάσωση των στοιχείων, doubel Τύπος επιβεβαιώνει την αποταμίευση.

(6) έλεγχος backlight: Ανοικτός ή κλείστε το backlight.

(7) η επιλογή μήκους κύματος/το μήκος κύματος προσδιορίζει

Κοντός Τύπος αυτό το κλειδί για να μεταστρέψει το μήκος κύματος και να το επιδείξει στην κορυφή που αφήνεται

Η οθόνη LCD, 1310nm είναι το μήκος κύματος προεπιλογής

5.Operation οδηγία

5.1 ανοίξτε /OFF

Καταρχάς παρεμβάλτε την μπαταρία ή το PSU, δεν έχει οποιοδήποτε λέιζερ μέσα, να πιέσει για να ανοίξει τον ελεγκτή.

Όταν ο ελεγκτής είναι εφεδρικός, πιέστε το πλήκτρο μπορεί να ακυρώσει ή choos αυτόματος-από τη λειτουργία. Εάν αυτόματος-από fucniton είναι, «αυτόματος-από» θα επιδείξει στο αριστερό κατώτατο σημείο της οθόνης. «Αυτόματος-από» τη θέση, το OPM θα κλείσει 10 λεπτά αυτόματα.

Εάν θέλετε να κλείσετε το OPM, πιέστε περίπου 2 δευτερόλεπτα.

5.2 μέτρηση δύναμης παραγωγής

5.2.1 βγάλτε την ΚΑΠ σκόνης, συνδέει με το σκοινί μπαλωμάτων. Παρακαλώ επιβεβαιώστε το συνδετήρα και ferrule των σκοινιών μπαλωμάτων καθαρίζει.

5.2.2 ανοίξτε το OPM.

5.2.3 επιλέξτε το μήκος κύματος. Ο κοντός Τύπος, επιλέγει το βαθμολογημένο μήκος κύματος, παρατηρεί ότι το επιλεγμένο μήκος κύματος πρέπει να είναι το ίδιο με το μήκος κύματος πηγής λέιζερ.

5.2.3 διακόπτης μονάδων. Τύπος που μεταστρέφει μεταξύ της απόλυτης μέτρησης (dBm) και της σχετικής μέτρησης (DB) και xW της οπτικής δύναμης.

5.2.4 σχετική μέτρηση αξίας. Κάθε μήκος κύματος μπορεί να θέσει την αξία REF, να πιέσει, να θέσει την τρέχουσα αξία ως αξία REF, και να υπολογίσει αυτόματα έξω τη σχετική αξία.

5.3 στοιχεία - επεξεργασία. Αυτός ο τύπος OPM έχει τη μνήμη αποταμίευσης 1000 στοιχείων. Όταν η ανάγκη εκτός από, πιέζει το κουμπί, στη σωστή κορυφή της οθόνης θα επιδείξει τον αριθμό αποταμίευσης στοιχείων. Κατόπιν καταστείλετε το κουμπί, επιβεβαιώνει την αποταμίευση, η αποταμίευση καμία θα εξαφανιστεί στη σωστή κορυφή της οθόνης. Πώς να μεταφέρει τα στοιχεία στο PC και την άποψη ή να διαγράψει τα στοιχεία παρακαλώ αναφερθείτε στο CD.

5.4 αυτόματος προσδιορισμός μήκους κύματος. Πιέστε το κουμπί του OPM μέχρι εμφανίζεται «-Au «στη σωστή κορυφή της οθόνης Πιέστε το κουμπί του OLS, και μπορέστε έπειτα relieaze αυτή η λειτουργία.

5.5 ανίχνευση συχνότητας. OPM μπορεί να εξετάσει τη συχνότητα του OLS. Εάν οι συχνότητες παραγωγής OLS 270Hz, 1KHz, 2KHz αναλόγως, OPM θα ανιχνεύσουν τη συχνότητα και θα την παρουσιάσουν στο ανώτερο δικαίωμα του LCD αυτόματα.

5.6 χρήστης-μόνη βαθμολόγηση.

Παρακαλώ αναφερθείτε στο CD.

Γενική συντήρηση

6.1 πάντα κρατήστε τους λιμένες συνδετήρων του μετρητή δύναμής σας είναι καθαρός.

6.2 μην χρησιμοποιήστε τους κακούς συνδετήρες/τους προσαρμοστές ποιοτικής οπτικής ίνας, διαφορετικά, αυτό θα βλάψει τη διεπαφή του ανιχνευτή που έχει επιπτώσεις πολύ στην απόδοση της μονάδας.

6.3 προσπαθήστε να χρησιμοποιήσετε μόνο τον προσαρμοστή παρεχόμενο.

6.4 μόλις όχι σε λειτουργία, σιγουρευτείτε η dust-proof ΚΑΠ τοποθετείται κατάλληλα πέρα από τους οπτικούς λιμένες.

6.5 προσεκτικά βούλωμα in/out για τους συνδετήρες/τους προσαρμοστές ινών για να αποφύγουν τις γρατσουνιές στο λιμένα του μετρητή δύναμης.

6.6 κρατήστε τους κανονικούς καθαρισμούς στον οπτικό λιμένα του μετρητή δύναμης, παρακαλώ καθαρό με τις πατσαβούρες βαμβακιού παρεχόμενες χρησιμοποιώντας το οινόπνευμα κατάλληλα.

Ανίχνευση μηχανικών βλαβών

8.Change μπαταρία

Εάν βρίσκετε η μπαταρία είναι αδύνατη λειτουργούσα το, παρακαλώ αμέσως τη στροφή η μονάδα μακριά και αλλάζει μια νέα μπαταρία.
