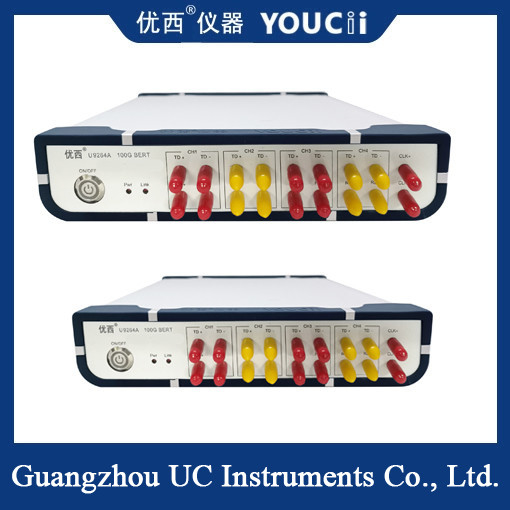

4 κανάλια 100G πολλαπλής ταχύτητας μετρητή σφάλματος με υψηλή σταθερότητα και ακρίβεια
Υποστήριξη πολλαπλών καναλιών και πολλαπλών επιτοκίων:
Το όργανο διαθέτει τέσσερα ανεξάρτητα κανάλια δοκιμής και μπορεί να εκτελεί τέσσερις ανεξάρτητες δοκιμές σφάλματος ταυτόχρονα.
Υποστηρίζει μια ποικιλία δοκιμών ταχύτητας, όπως 10G, 25G, 28G κλπ., για την κάλυψη των απαιτήσεων δοκιμής διαφορετικών συσκευών ταχύτητας.
Υψηλή ακρίβεια και σταθερότητα:
Τα όργανα έχουν συνήθως υψηλή ακρίβεια και σταθερότητα για να εξασφαλίσουν την ακρίβεια και την αξιοπιστία των αποτελεσμάτων των δοκιμών.
Εξοπλισμένο με προηγμένους αλγόριθμους δοκιμών και κυκλώματα για τη βελτίωση της ακρίβειας και της αποτελεσματικότητας της ανίχνευσης σφαλμάτων.
Διατίθενται πολλοί τύποι κωδικών:
Υποστήριξη του PRBS (ψευδο-τυποποιημένη δυαδική ακολουθία) και άλλων τύπων δοκιμών κώδικα.
Παρέχει δυνατότητες κωδικοποίησης που καθορίζονται από τον χρήστη για να ταιριάζουν σε διαφορετικά σενάρια δοκιμών και ανάγκες.
Ενσωματωμένος σχεδιασμός:
Η γεννήτρια κώδικα, ο ανιχνευτής σφαλμάτων, η πηγή ρολογιού και άλλες λειτουργίες είναι ενσωματωμένες.
Εξοπλίζεται με οθόνη αφής και βολική διεπαφή λειτουργίας, απλοποιεί τη διαδικασία δοκιμής και βελτιώνει την αποτελεσματικότητα της δοκιμής.
Δυνατή ανάλυση:
Ο κώδικας σφάλματος μπορεί να αναλυθεί, όπως η κατανομή του κώδικα σφάλματος και ο τύπος του κώδικα σφάλματος.
Παροχή οπτικής απεικόνισης των αποτελεσμάτων των δοκιμών, όπως χάρτες οφθαλμών, για την περαιτέρω βελτιστοποίηση της απόδοσης των ψηφιακών συστημάτων επικοινωνίας.
Sελαττωματισμός
| Ερμηνεία |
Ελάχιστο |
Σχήμα |
Μαξ |
Μονάδα |
Σημείωση |
| Οικουμενική παράμετρος |
| Πρόσθετη τάση |
100 |
220 |
240 |
V |
Εναλλακτικό ρεύμα, 50-60HZ |
| Απορρόφηση ισχύος |
20 |
W |
|
| Περιοχή θερμοκρασίας λειτουργίας |
0 |
|
55 |
°C |
|
| Συνολική διάσταση |
235 x 85 x 320 |
χμ |
|
| Ανιχνευτής σφάλματος κωδικού (ED) |
| Πεδίο επιπέδου εισόδου |
100 |
Επικεφαλής |
1200 |
mVppd |
Διαφορετική είσοδος, ζεύξη εναλλασσόμενου ρεύματος |
| Περιοχή ρυθμού εισόδου |
9.953 |
Επικεφαλής |
28.05 |
Gbit/s |
|
| Λιμάνι σύνδεσης |
SFP28,SFP+ |
|
Διαφορά, μπροστινό πάνελ |
| Υποστηριζόμενοι τύποι κώδικα |
ΠΡΒΣ 2n-1, n=7, 9, 10, 11, 15,23, 31,
Μέχρι 40 bits/Ch, καθορισμένα από τον χρήστη
|
Δυνατότητα 9.953 έως 14.025Gbps |
| Δελτίο ΕΚΤ αριθ. |
Ταχύτητα 25~28,05Gbps |
Σενάριο εφαρμογής
Ο 4 κανάλιας μετρητής σφάλματος πολλαπλών ρυθμών 100G χρησιμοποιείται ευρέως στους τομείς του συστήματος επικοινωνίας, της μετάδοσης οπτικών ινών, της επικοινωνίας δεδομένων και της επεξεργασίας ψηφιακών σημάτων.μπορεί να χρησιμοποιηθεί για:
Δοκιμάστε τις επιδόσεις και τη σταθερότητα των οπτικών μονάδων δέκτη όπως CFP2, CFP4, QSFP28 και άλλων οπτικών μονάδων δέκτη υψηλής ταχύτητας.
Η ανίχνευση του ποσοστού σφάλματος bit των φωτοηλεκτρικών συσκευών όπως το TOSA και το ROSA.
Αξιολόγηση ψηφιακών συστημάτων: Χρησιμοποιείται για την αξιολόγηση των επιδόσεων των ολοκληρωμένων κυκλωμάτων υψηλής ταχύτητας, των κυκλωμάτων εκτύπωσης, των ηλεκτρονικών ενοτήτων, των υποσυστημάτων και ολόκληρων συστημάτων.
Σχεδιασμός υψηλής ταχύτητας backplane: Χρησιμοποιείται για τη δοκιμή της ακεραιότητας του σήματος και του ποσοστού σφάλματος bits σε σειριακή λεωφορεία και υψηλής ταχύτητας backplane σχεδιασμούς.
Εγκατάσταση δικτύου και αντιμετώπιση προβλημάτων: Χρησιμοποιείται για τον εντοπισμό και τη διόρθωση κωδικών σφαλμάτων κατά την εγκατάσταση και την αντιμετώπιση προβλημάτων ενός οπτικού δικτύου μετάδοσης.
