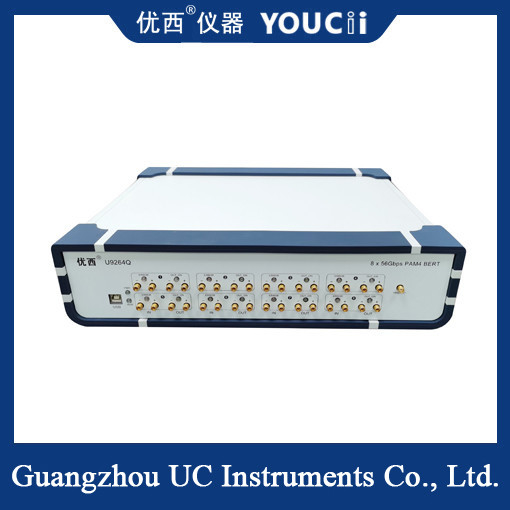

400G PAM4 Δοκιμαστής σφάλματος υψηλής απόδοσης Τρόπος κωδικοποίησης σήματος: NRZ/PAM4
Ο δοκιμαστής σφάλματος 400G PAM4 είναι ένας δοκιμαστής σφάλματος υψηλής απόδοσης για δοκιμές μονάδων οπτικών μεταβιβαστών υψηλής ταχύτητας 400G.
Χαρακτηριστικά απόδοσης:
1, λειτουργία κωδικοποίησης σήματος: NRZ και PAM4, μπορεί να αλλάζει αυτόματα μεταξύ NRZ και PAM4 σήματα ελεύθερα.
2, οκτά-καναλιών συγχρονισμένη έξοδος, που χρησιμοποιείται για τη δοκιμή 6.144G, 10G, 40G, 100G, 200G και 400G προϊόντα, δοκιμή σφάλματος μπορεί να είναι ανεξάρτητη ή οκταμερή συγχρονισμένη δοκιμή.
3, Υποστήριξη συνεχούς ανίχνευσης σφαλμάτων και παρακολούθησης σφαλμάτων συγχρονισμού, υποστήριξη της λειτουργίας FEC υλικού KP4/KR4.
4, ποσοστό στήριξης NRZ: 6.144, 10.312525, 25.78125- 26 χρονών.562528,05 Gpbs.
5, Ποσοστό στήριξης PAM: 14.0625- 26 χρονών.562528,9GBd.
6, Τύπος κωδικού υποστήριξης NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, Ορισμός χρήστη.
7, τύπος κωδικού υποστήριξης PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, καθορισμένος από τον χρήστη.
8, η συχνότητα ρολογιού της προεπιλεγμένης διαίρεσης συχνότητας 4, υποστηρίζει ένα τέταρτο, 1/8, 1/16, 1/32, 1, 64, 1 / συχνότητα από 128 σημεία.
9. Τρόπος επικοινωνίας: USB σε HID. Δεν υπάρχει ανάγκη να οδηγήσει, να επικοινωνήσει με τη συσκευή μέσω του υπολογιστή PC άνω λογισμικό, ορίστε το μέτρο σφάλματος bit και να δοκιμάσει το ποσοστό σφάλματος bit.
Τεχνική παράμετρος
| - Όχι, όχι, όχι. |
Ερμηνεία |
ΜΙΝ |
Σχήμα |
Επικαιροποίηση |
Μονάδα |
| 1 |
Τρόπος κωδικοποίησης σήματος |
NRZ/PAM4 |
|
| 2 |
Ποσοστό δεδομένων |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Σχέδιο κωδικού |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
|
| 4 |
Χρόνος άνοδος-άπτωσης ((20% έως 80%) |
|
14 |
35 |
pS |
| 5 |
Αντιστροφή μοτίβου |
Το σήμα στο τέλος λήψης αντιστρέφεται αυτόματα |
|
| 6 |
Άμβλεια εξόδου σήματος (μόνο άκρο) |
200 |
800 |
1000 |
mV |
| 7 |
25G Jitter εξόδου δεδομένων (RMS) |
|
500 |
700 |
fs |
| 8 |
Διασύνδεση εισόδου/εξόδου δεδομένων |
Διαφορετικό, ζεύξη εναλλασσόμενου ρεύματος, αντίσταση 50 Ωμ, θηλυκό SMA 2,92 mm |
|
| 9 |
Έξοδος ρολογιού |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Ευαισθησία εισόδου σήματος δεδομένων (μονοτελής) |
|
50 |
|
mVpp |
| 11 |
Επεξεργασία δεδομένων οπτικής χάρτης διασταύρωσης NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 ύψος ματιών (ανά ύψος ματιών) |
80 |
110 |
200 |
mV |
| 13 |
Γραμμικότητα του χάρτη ματιών PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Θερμοκρασία λειτουργίας |
10 |
25 |
50 |
°C |
Μέτρηση ηλεκτρικού χάρτη οφθαλμού μετρητή σφάλματος
