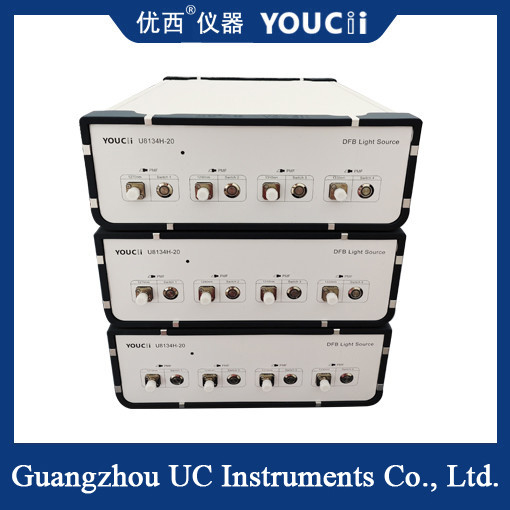

Πηγή λέιζερ DFB υψηλής ισχύος τεσσάρων καναλιών 1270/1290/1310/1330nm
Η πηγή λέιζερ U8134H-20 20dBm DFB είναι μια λύση υψηλών επιδόσεων προσαρμοσμένη για τη μετάδοση σήματος CWDM μεγάλης απόστασης και τη δοκιμή ενότητες.Προσφέρει εξαιρετικές επιδόσεις για ένα ευρύ φάσμα εφαρμογών δοκιμών και μετρήσεων οπτικών ινών.
Η πηγή λέιζερ U8134H-20 20dBm CWDM DFB είναι μια συμπαγή, υψηλής ισχύος και εξαιρετικά σταθερή πηγή φωτός σχεδιασμένη για εφαρμογές σταθερού μήκους κύματος.Το Guangzhou UC προσφέρει προσαρμόσιμες λύσεις με έως και 16 κανάλια που καλύπτουν την ζώνη CWDM, παρέχοντας ευελιξία για διάφορες διαμορφώσεις δικτύου.
Εφαρμογές:
★ Μεταφορά CWDM μεγάλων αποστάσεων·
★ Δοκιμές απώλειας εισαγωγής και επιστροφής των εξαρτημάτων WDM, AWG και PLC·
★ Δοκιμή απώλειας εισαγωγής και απώλειας επιστροφής των ζεύξεων·
★ Δοκιμές αισθητήρων ινών και καλωδίων ινών·
★ μετρήσεις PMD και PDL·
★ δοκιμές οπτικών ινών σε εργαστήριο έρευνας και ανάπτυξης τηλεπικοινωνιών·
★ Δοκιμές μεταβιβαστή και δέκτη CWDM/LAN WDM.
Προδιαγραφές
| Μοντέλο # |
U8134H-20 |
| Πακέτο συσκευής |
Καραμπίνα |
| Προαιρετικό μήκος κύματος |
1270, 1290, 1310, 1330 nm (άλλα μήκη κύματος είναι προαιρετικά) |
| Ακριβότητα μήκους κύματος |
± 2 nm |
| Δύναμη εξόδου |
100mW (20dBm) |
| Τύπος συνδέσμου |
FC/APC (Άλλοι προσαρμογείς μπορούν να προσαρμοστούν) |
| Διάφρασμα ζώνης @ 3 dB |
< 0,1 nm |
| Διάφρασμα ζώνης @ 20 dB |
< 0,5 nm |
|
Εξόδου ισχύος Σταθερότητα εντός 15 λεπτών
|
±0,01 dB |
|
Εξόδου ισχύος Σταθερότητα εντός 8 ωρών
|
±0,05 dB |
| SMSR |
> 45 dB |
| Θερμοκρασία λειτουργίας |
0 ∆ + 40 °C |
| Θέρμανση αποθήκευσης |
-30 ̊+80 °C |
| Μέγεθος |
285 mm W, 105 mm H, 360 mm D |
| Βάρος |
50,0 kg |
Σημείωση:Ένα κανάλι:U8131H;Δύο κανάλια:U8132H;Τέσσερα κανάλια:U8134H και έως και 16 κανάλια είναι προαιρετικά.
Χαρακτηριστικά της πηγής λέιζερ DFB υψηλής ισχύος
Υψηλή ισχύς: Οι πηγές λέιζερ DFB υψηλής ισχύος μπορούν να παρέχουν υψηλής ισχύος λέιζερ σε ευρύ φάσμα μήκους κύματος για να ανταποκριθούν σε διάφορα σενάρια εφαρμογής υψηλής ισχύος.
Υψηλή σταθερότητα: Επειδή το λέιζερ DFB έχει υψηλό βαθμό σταθερότητας συχνότητας, το μήκος κύματος εξόδου της πηγής λέιζερ DFB υψηλής ισχύος είναι επίσης πολύ σταθερό,που συμβάλλει στη διασφάλιση της μακροπρόθεσμης σταθερής λειτουργίας του συστήματος.
Μικρό πλάτος γραμμής: Το φασματικό πλάτος των υψηλής ισχύος πηγών λέιζερ DFB είναι μικρό, συνήθως μικρότερο από 10MHz, το οποίο συμβάλλει στη βελτίωση της συνοχής και της αναλογίας σήματος-θόρυβου του οπτικού σήματος.
Υψηλή ολοκλήρωση: Τα λέιζερ DFB είναι συμπαγή και κατάλληλα για σχεδιασμό υψηλής ολοκλήρωσης συστημάτων, διευκολύνοντας την υλοποίηση οπτοηλεκτρονικών συστημάτων υψηλών επιδόσεων σε περιορισμένους χώρους.
