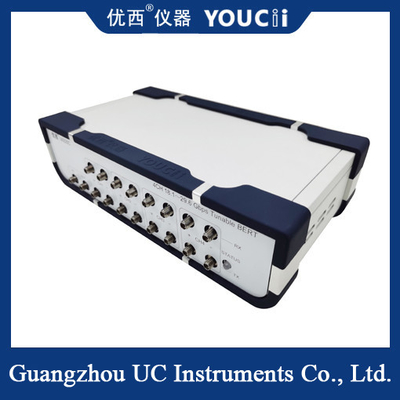

Τετρακάναλος 24.5~29Gb/S ρυθμιζόμενος μετρητής σφαλμάτων υψηλής απόδοσης
Ο τετρακάναλος ρυθμιζόμενος μετρητής σφαλμάτων 24.5~29Gb/s είναι ένα είδος εξοπλισμού δοκιμών υψηλής απόδοσης, ο οποίος χρησιμοποιείται κυρίως για τη δοκιμή ρυθμού σφαλμάτων bit συστημάτων ψηφιακών επικοινωνιών υψηλής ταχύτητας και συσκευών οπτικών επικοινωνιών.
Επισκόπηση προϊόντος
Ο τετρακάναλος ρυθμιζόμενος μετρητής σφαλμάτων 24.5~29Gb/s ενσωματώνει λειτουργίες όπως εσωτερικό ρολόι αναφοράς, γεννήτρια γραφικού σήματος, κύκλωμα ανάκτησης ρολογιού και ανάλυση σφαλμάτων σε ένα, το οποίο μπορεί να παρέχει δοκιμές ρυθμού σφαλμάτων υψηλής ακρίβειας. Η συσκευή υποστηρίζει τέσσερα ανεξάρτητα φωτοηλεκτρικά κανάλια, το καθένα με ρυθμό έως και 29Gb/s, και είναι κατάλληλη για τη μέτρηση συσκευών πολλαπλών ρυθμών.
Ο τετρακάναλος ρυθμιζόμενος μετρητής σφαλμάτων U9225C 24.5 ~ 29Gps χρησιμοποιείται κυρίως για τη δοκιμή σφαλμάτων bit συσκευών 100G TOSA/ROSA και μπορεί εύκολα να χρησιμοποιηθεί για τη μέτρηση συσκευών διαφορετικών ταχυτήτων. Το U9225C έχει τα χαρακτηριστικά υψηλής ακρίβειας, υψηλής απόδοσης κόστους, απλής και βολικής λειτουργίας κ.λπ., και έχει χρησιμοποιηθεί ευρέως σε γραμμές παραγωγής κατασκευής οπτικών επικοινωνιών, πανεπιστήμια και επιστημονικά ερευνητικά ιδρύματα.
Το U9225C ενσωματώνει εσωτερικό ρολόι αναφοράς, γεννήτρια γραφικού σήματος, κύκλωμα ανάκτησης ρολογιού και ανάλυση σφαλμάτων σε ένα, ενώ παρέχει φωτοηλεκτρική διεπαφή και διεπαφή επικοινωνίας δεδομένων USB, με ρυθμό κάθε καναλιού έως 29Gbps.
Χαρακτηριστικά προϊόντος
Υψηλή ακρίβεια: Ο εξοπλισμός υιοθετεί προηγμένη τεχνολογία δοκιμών και αλγόριθμο, ο οποίος μπορεί να μετρήσει με ακρίβεια τον ρυθμό σφαλμάτων bit του συστήματος που δοκιμάζεται για να διασφαλίσει την αξιοπιστία των αποτελεσμάτων των δοκιμών.
Υψηλή απόδοση κόστους: Σε σύγκριση με παρόμοια προϊόντα, ο εξοπλισμός έχει υψηλή απόδοση κόστους και μπορεί να καλύψει τις ανάγκες διαφορετικών χρηστών.
Εύκολο στη λειτουργία: Ο εξοπλισμός έχει σχεδιαστεί με ένα φιλικό περιβάλλον εργασίας χρήστη και ένα εύκολο στη λειτουργία σύστημα ελέγχου και οι χρήστες μπορούν εύκολα να ολοκληρώσουν τη λειτουργία δοκιμής.
Ευελιξία: Εκτός από τη βασική λειτουργία δοκιμής ρυθμού σφαλμάτων bit, η συσκευή υποστηρίζει επίσης πολλαπλούς τρόπους δοκιμής και προσαρμοσμένες ακολουθίες δοκιμών για την κάλυψη διαφορετικών αναγκών δοκιμών.
Προδιαγραφές
| Απόλυτες μέγιστες τιμές |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
Σημειώσεις |
| Θερμοκρασία αποθήκευσης |
Ts |
-20 |
– |
70 |
°C |
|
| Εύρος τάσης AC |
VAC |
90 |
– |
246 |
VAC |
|
| Εύρος συχνότητας τάσης AC |
VFREQ |
47 |
– |
63 |
Hz |
|
| Είσοδος τάσης δεδομένων RF |
VinData |
-0.3 |
– |
1.2 |
V |
|
| Είσοδος τάσης ρολογιού |
VinClk |
0 |
– |
1.2 |
V |
|
| Τάση ακίδων USB |
VinUSB |
-0.3 |
– |
5.5 |
V |
|
| RF και Clock ESD HBM |
RFesdH |
-1000 |
– |
1000 |
V |
|
| RF, Clock και USB Latchup |
Vl |
-100 |
– |
100 |
mA |
|
| USB ESD HBM |
USBesdH |
-2000 |
– |
2000 |
V |
|
| USB ESD CDM |
USBesdC |
-500 |
– |
500 |
V |
|
| Ηλεκτρικά χαρακτηριστικά |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
Σημειώσεις |
| Θερμοκρασία θήκης |
Tc |
5 |
– |
45 |
°C |
|
| Ρεύμα παροχής AC |
Icc |
0.75 |
200 |
– |
mA |
|
| Baud Rate (μορφή NRZ) |
BR |
12.25/24.5 |
|
14.5/29 |
Gb/s |
|
| Ακρίβεια σημείου ρύθμισης Baud Rate |
BRa |
-10 |
– |
10 |
PPM |
(Σημείωση 1) |
| Baud Rate PPM Offset |
BRo |
-999 |
– |
999 |
PPM |
1 PPM step size |
| Χρόνος αρχικοποίησης ενεργοποίησης |
Ton |
– |
– |
15 |
Δευτερόλεπτα |
|
| Eye Phase Steps |
EMp |
– |
– |
128 |
Steps |
.16 pS per unit |
| Eye Amplitude Steps |
EMv |
– |
– |
64 |
Steps |
8 mV per unit |
| Σημείωση 1: Γήρανση, θερμοκρασία και τάση |
Πεδίο εφαρμογής
Ο τετρακάναλος ρυθμιζόμενος μετρητής σφαλμάτων 24.5~29Gb/s χρησιμοποιείται ευρέως στους ακόλουθους τομείς:
Κατασκευή οπτικών επικοινωνιών: Στην ανάπτυξη και παραγωγή συσκευών οπτικών επικοινωνιών (όπως TOSA, ROSA κ.λπ.), ο εξοπλισμός μπορεί να χρησιμοποιηθεί για τη δοκιμή της απόδοσης ρυθμού σφαλμάτων bit της συσκευής.
Πανεπιστήμια και επιστημονικά ερευνητικά ιδρύματα: Σε επιστημονικά ερευνητικά έργα στους τομείς της οπτικής και της ηλεκτρολογίας, ο εξοπλισμός μπορεί να χρησιμοποιηθεί για την επαλήθευση θεωρητικών μοντέλων και τη δοκιμή νέων τεχνολογιών.
Σύστημα ψηφιακών επικοινωνιών: Κατά την εγκατάσταση, τον εντοπισμό σφαλμάτων και τη συντήρηση του συστήματος ψηφιακών επικοινωνιών, ο εξοπλισμός μπορεί να χρησιμοποιηθεί για τη δοκιμή της απόδοσης ρυθμού σφαλμάτων bit του συστήματος για να διασφαλιστεί η σταθερή λειτουργία του συστήματος.
