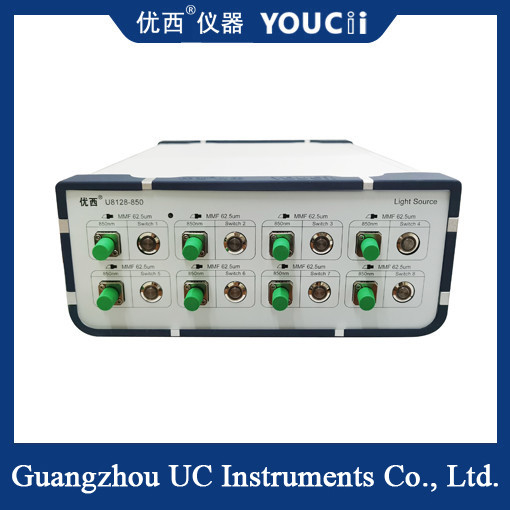

8-Κανάλι Πολλαπλής Λειτουργίας 850nm Πηγή φωτός σημείων Πολλαπλής Λειτουργίας Σταθερή Πηγή Φωτός
Η πτυχή φωτεινής πηγής 850nm με 8 κανάλια πολλαπλών τρόπων αναφέρεται σε μια οπτική συσκευή που μπορεί να εκπέμπει οπτικά σήματα μήκους κύματος 850nm,που διαθέτει τα χαρακτηριστικά μετάδοσης της πολυμέτωπης ινών και οκτώ ανεξάρτητα οπτικά κανάλιαΧρησιμοποιείται συνήθως σε σενάρια εφαρμογής που απαιτούν έξοδο οπτικού σήματος πολλαπλών καναλιών και πολλαπλού μήκους κύματος, όπως οπτική επικοινωνία, οπτικές δοκιμές, οπτικά πειράματα κλπ.
Χαρακτηριστικά και πλεονεκτήματα
Σχεδιασμός πολλαπλών καναλιών
Ο σχεδιασμός 8 καναλιών επιτρέπει την ταυτόχρονη επεξεργασία πολλαπλών οπτικών σημάτων, αυξάνοντας την ευελιξία και την αποτελεσματικότητα του συστήματος.
Μεταφορά με πολυμέθοδο ινών:
Χρησιμοποιώντας πολυτρόπους ίνες ως μέσο μετάδοσης, είναι κατάλληλο για μια ποικιλία εφαρμογών οπτικής επικοινωνίας και οπτικών συστημάτων.
Η πολυμέθοδος ίνα μπορεί να υποστηρίξει την ταυτόχρονη μετάδοση πολλαπλών οπτικών μορφών σήματος, γεγονός που αυξάνει την ικανότητα μετάδοσης και την κάλυψη των οπτικών σημάτων.
μήκος κύματος 850nm:
Τα 850nm αποτελούν μέρος της ζώνης του κοντινού υπέρυθρου φωτός, η οποία έχει υψηλότερα χαρακτηριστικά διείσδυσης και χαμηλότερα χαρακτηριστικά εξασθένισης.
Στις οπτικές επικοινωνίες και τα οπτικά πειράματα, το μήκος κύματος 850nm χρησιμοποιείται συχνά για τη μεταφορά δεδομένων υψηλής ταχύτητας και τη δοκιμή οπτικού σήματος σε μικρές αποστάσεις.
Έξοδος φωτός σημείου:
Η μορφή εξόδου της πηγής φωτός σημείου κάνει το οπτικό σήμα να σχηματίζει μια σημειακή κατανομή στο χώρο,που είναι κατάλληλο για σενάρια εφαρμογής που απαιτούν ακριβή έλεγχο του μεγέθους και της θέσης του φωτεινού σημείου.
Τεχνική προδιαγραφή
| Μοντέλο # |
Ο8128 |
| Πακέτο συσκευής |
Προς |
| Προαιρετικό μήκος κύματος |
850nm |
| Ακριβότητα μήκους κύματος |
± 3 nm |
| Δύναμη εξόδου |
≥1,0mW |
| Τύπος συνδέσμου |
FC/APC (Άλλοι προσαρμογείς μπορούν να προσαρμοστούν) |
| Διάφρασμα ζώνης @ 3 dB |
< 0,1 nm |
| Διάφρασμα ζώνης @ 20 dB |
< 0,5 nm |
| Εξόδου ισχύος Σταθερότητα εντός 15 λεπτών |
≤ ± 0,01 dB |
| Εξόδου ισχύος Σταθερότητα εντός 8 ωρών |
≤ ± 0,05 dB |
| SMSR |
> 35 dB (850/980nm), > 40 dB (1270nm κλπ.) |
| Θερμοκρασία λειτουργίας |
0 ∆ + 40 °C |
| Θέρμανση αποθήκευσης |
-30 ̊+80 °C |
| Μέγεθος |
235 mm W, 55 mm H, 320 mm D |
| Βάρος |
30,0 kg |
Σενάριο εφαρμογής
Οπτική επικοινωνία:
Σε ένα σύστημα οπτικής επικοινωνίας, η πηγή φωτισμού σημείων 850nm 8 καναλιών πολλαπλής λειτουργίας μπορεί να χρησιμοποιηθεί για τη μετάδοση και τη διανομή οπτικών σημάτων πολλαπλών καναλιών.
Μπορεί να χρησιμοποιηθεί ως μέρος ενός οπτικού πομπού για τη μετατροπή ηλεκτρικών σημάτων σε οπτικά και τη μετάδοσή τους.
Δοκιμή φωτός:
Κατά την οπτική δοκιμή και βαθμονόμηση,η πύλη σημείων 850nm πολυμέσου 8 καναλιών μπορεί να χρησιμοποιηθεί για την προσομοίωση των χαρακτηριστικών μετάδοσης οπτικών σημάτων υπό διαφορετικές συνθήκες οπτικής εξασθένισης.
Με τη ρύθμιση της ισχύος εξόδου και της εξασθένισης της φωτεινής πηγής, η απόδοση του συστήματος οπτικής επικοινωνίας μπορεί να δοκιμαστεί και να αξιολογηθεί με ακρίβεια.
Οπτικό πείραμα:
Στα οπτικά πειράματα και τα επιστημονικά ερευνητικά έργα, η πτυχή φωτεινής πηγής 850nm με 8 κανάλια πολλαπλών τρόπων μπορεί να χρησιμοποιηθεί για τη μελέτη της μετάδοσης, της εξασθένισης, της ανάλυσης της ακτινοβολίας και της ακτινοβολίας.διάσπαση και άλλα χαρακτηριστικά των οπτικών σημάτων.
Μπορεί επίσης να χρησιμοποιηθεί ως πηγή φωτός βαθμονόμησης για οπτικά όργανα και εξοπλισμό για τη διασφάλιση της ακρίβειας και της αξιοπιστίας των πειραματικών αποτελεσμάτων.
