Λεπτομέρειες:
|
Data rate(Gbps): | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、11.09、11.32、11.7、14.025、15 | Rise and fall time (20% to 80%): | 18 |
---|---|---|---|
Data input/output interface: | Differential, AC coupling, 50 ohm impedance, SMA | Clock output(MHz): | 100~156.25 |
Operating temperature(°C): | 10~50 | Data signal input sensitivity (Vpp): | 0.1 |
Επισημαίνω: | Ανιχνευτής σφαλμάτων συνεχούς ανίχνευσης,Διαρκής ανίχνευση πλήρους ρυθμού ανίχνευσης σφαλμάτων |

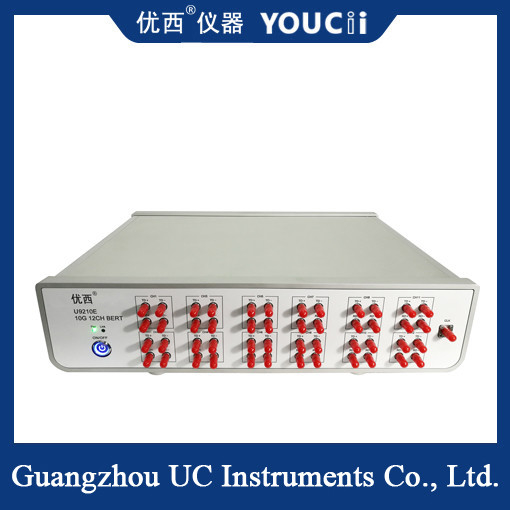

Ο ανιχνευτής σφαλμάτων πλήρους ρυθμού υποστηρίζει συνεχή ανίχνευση σφαλμάτων
Χαρακτηριστικά απόδοσης
12 ηλεκτρικά κανάλια, όλα τα κανάλια σύγχρονη είσοδος και έξοδος, η δοκιμή κωδικού σφάλματος μπορεί να είναι ανεξάρτητη.
Υποστήριξη για συνεχή ανίχνευση σφαλμάτων και ανίχνευση χρονισμού σφαλμάτων.
Υποστήριξη Full Rate από 622M έως 15Gbps;
Υποστήριξη τύπου κώδικα: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
Ένα κανάλι χαμηλής διακύμανσης εξόδου ρολογιού.
Λειτουργία επικοινωνίας USB HID.
Ο μετρητής σφαλμάτων πλήρους ρυθμού 12 καναλιών έχει πολλαπλά κανάλια και μπορεί να ανιχνεύσει το σφάλμα πολλαπλών ροών δεδομένων ταυτόχρονα. Τέτοιες συσκευές υποστηρίζουν συνήθως πολλαπλούς ρυθμούς μετάδοσης δεδομένων, συμπεριλαμβανομένης της μετάδοσης δεδομένων χαμηλής και υψηλής ταχύτητας. Επιπλέον, διαθέτει επίσης συνεχείς λειτουργίες ανίχνευσης σφαλμάτων και παρακολούθησης χρονισμού σφαλμάτων, οι οποίες μπορούν να ορίσουν τον χρόνο ανίχνευσης και το διάστημα ανίχνευσης σύμφωνα με τις ανάγκες.
ΠροδιαγραφήΌχι.
Όρισμα | Ελάχ. | Μοντέλο | Μέγ. | μονάδα | 1 |
Ρυθμός δεδομένων | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps | 2 |
Μοτίβο κώδικα | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | 3 | |||
Χρόνος ανόδου και πτώσης (20% έως 80%) | 18 | 23 | ps | 7 | |
Αντιστροφή μοτίβου | Υποστηρίζει αντιστροφή σήματος στο τερματικό λήψης | 5 | |||
Πλάτος εξόδου σήματος (μονοκατευθυντικό) | 200 | 800 | 1000 | mV | 6 |
Διακύμανση εξόδου δεδομένων (RMS) | 1.5(10.3125G) | ps | 7 | ||
Διεπαφή εισόδου/εξόδου δεδομένων | Διαφορικό, AC σύζευξη, αντίσταση 50 ohm, SMA | 8 | |||
Έξοδος ρολογιού | 100 | 156.25 | MHz | MHz | 9 |
Ευαισθησία εισόδου σήματος δεδομένων (μονοκατευθυντικό) | 0.1 | Vpp | 10 | ||
25 | 50 | °C | 54 | % | 11 |
Θερμοκρασία λειτουργίας | 10 | 25 | 50 | °C |
