32Gbaud PAM4 Μονάδα ανάκτησης ρολογιού με οπτική θύρα SFP28/56

Μονάδα Ανάκτησης Ρολογιού PAM4 32Gbaud με Οπτική Θύρα SFP28/56

  Το U9720A CDR (Μονάδα Ανάκτησης Ρολογιού) χρησιμοποιείται κυρίως για την παροχή σήματος ανάκτησης ρολογιού σε περιβάλλον δοκιμών χωρίς ρολόι ενεργοποίησης, ώστε να χρησιμοποιείται ο παλμογράφος δειγματοληψίας για τη δοκιμή του οπτικού διαγράμματος ματιού της συσκευής. Η τυπική εφαρμογή είναι η δοκιμή οπτικού δικτυακού εξοπλισμού ή του προϊόντος BOB στην εφαρμογή PON. Επειδή η ίδια η φωτομετρική συσκευή δεν έχει έξοδο ρολογιού διαίρεσης συχνότητας, είναι απαραίτητο να ανακτήσετε το σήμα ρολογιού για να ενεργοποιήσετε τον παλμογράφο δειγματοληψίας κατά τη δοκιμή του οπτικού διαγράμματος ματιού.

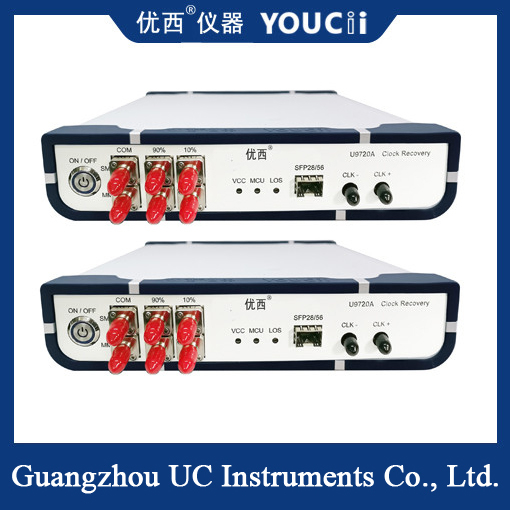

  Το U9720A CDR διαθέτει οπτική θύρα SFP28/56, η οποία είναι κατάλληλη για συμβατικά οπτικά modules SFP28/56, SR, LR, BIDI και άλλα modules που είναι ενθυλακωμένα σε SFP28/56. Υποστηρίζει σήματα NRZ και PAM4. Και χρειάζεται μόνο το τμήμα λήψης του οπτικού module για να μετατρέψει το οπτικό σήμα σε ηλεκτρικό σήμα και στη συνέχεια να εξαγάγει και να εξάγει το ρολόι του ηλεκτρικού σήματος. Το σήμα ρολογιού χρησιμοποιείται κυρίως για το σήμα ενεργοποίησης του παλμογράφου.

   Το όργανο ανάκτησης ρολογιού 32G είναι ένα είδος εξοπλισμού δοκιμών για σύστημα ψηφιακών επικοινωνιών υψηλής ταχύτητας, το οποίο χρησιμοποιείται για την εξαγωγή και την ανάκτηση του σήματος ρολογιού από το σήμα εισόδου. Στις ψηφιακές επικοινωνίες υψηλής ταχύτητας, η σταθερότητα και η ακρίβεια του σήματος ρολογιού είναι ζωτικής σημασίας για τη σωστή μετάδοση των δεδομένων. Επειδή το σήμα μπορεί να επηρεαστεί από θόρυβο, παραμόρφωση και άλλους παράγοντες στη διαδικασία μετάδοσης, με αποτέλεσμα την υποβάθμιση της ποιότητας του σήματος ρολογιού, είναι απαραίτητο να χρησιμοποιηθεί το όργανο ανάκτησης ρολογιού για την εξαγωγή και την ανάκτηση σημάτων ρολογιού υψηλής ποιότητας.

Προδιαγραφή
