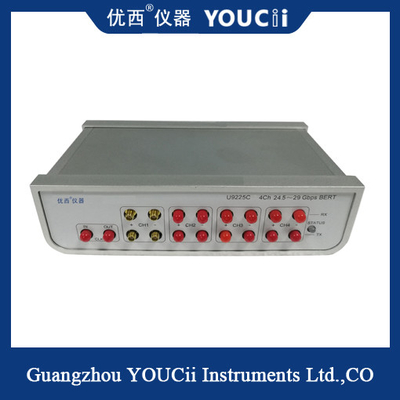

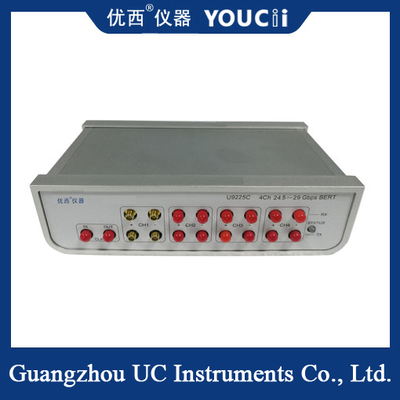

Μέτρηση διαφορετικών συσκευών ταχύτητας 4 καναλιών 24.5 ~ 29Gb / S Tunable Bit Error Meter

Η γεννήτρια μοτίβων παλμών U9225C 4 Channel 24,5 ~ 29,0 Gb/s (100Gb/s) και ο ανιχνευτής σφαλμάτων είναι υψηλής απόδοσης,Ελαστικός και οικονομικά αποδοτικός γεννήτης παλμών τεσσάρων καναλιών και ανιχνευτής σφαλμάτων που μπορεί να λειτουργεί από 24 ώρες..5 Gb/s έως 29 Gb/s κάθε κανάλι. 4 κανάλια 29,0 Gb/s το κάνουν συνολικό έως και πάνω από 100 Gb/s ικανότητα δοκιμής.Είναι επίσης μια αυτόνομη λύση δοκιμής Bit Error Rate που ενσωματώνει έναν εσωτερικό συνθεστή ρολογιού πλήρους ρυθμού.

Το μικρό του μέγεθος του επιτρέπει την τοποθέτησή του κοντά στην συσκευή υπό δοκιμή (DUT),Μπορεί επίσης να τοποθετηθεί πιο μακριά χρησιμοποιώντας το TX οδηγός προ και μετά από τον έλεγχο της έμφασης χαρακτηριστικά για να αντισταθμίσει τις απώλειες καλωδίων και διασύνδεσηςΕπίσης διαθέτει μη καταστροφικό, ενσωματωμένο χαρακτηριστικό συλλογής περιγράμματος ματιών μαζί με ταχεία μέτρηση ύψους και πλάτους ματιών.

Χαρακτηριστικά

 4 κανάλια NRZ PPG και ED
 12,25-14,5 και 24,5-29 Gb/s
 Τυπικό JRMS 1 ps και JPP 6 ps
 PRBS 2^7, 9, 15, 23, 31
 Παρακολούθηση των ματιών
 Εσωτερικό συνθεστή ρολογιού
 Έλεγχος εκτόξευσης PPM
 Ρυθμίσιμη έξοδος ρολογιού
 Εξωτερική είσοδος ρολογιού
 επίπεδο TX 200 έως 1100 mV PPDIFF
Πριν και μετά την έμφαση του κέρσορα (6 dB)
 Αναπροσαρμογή διασταυρούμενων σημείων (35 έως 65%)

Προδιαγραφές
