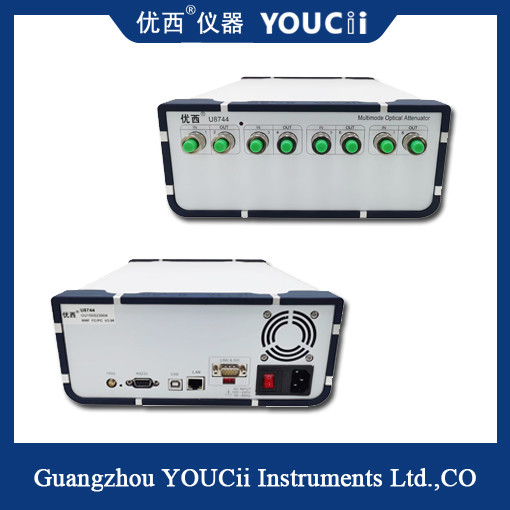

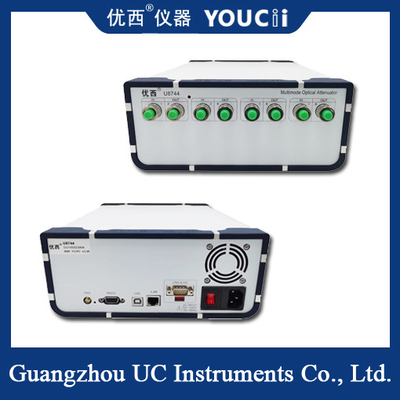

8-κανάλι πολλαπλού τρόπου οπτικά - ελεγχόμενη οπτική υψηλή αποδοτικότητα εξασθενητών
Εφαρμογή προϊόντων:
Δοκιμή ενεργού οπτικής ενότητας/οπτικών συσκευών:
Στην πολυδιαυλική μέτρηση λάθους της οπτικής ενότητας πομποδεκτών, η παράλληλη μέτρηση στοιχείων πραγματοποιείται.
Στη μέτρηση ευαισθησίας της οπτικής λαμβάνουσας ενότητας, παρέχει την παράλληλη, γρήγορη και ακριβή οπτική εισαγωγή δύναμης
200ms ο οπτικός χρόνος σταθερότητας ελέγχου δύναμης, βελτιώνει πολύ την αποδοτικότητα δοκιμής.
Δοκιμή ολοκλήρωσης δικτύων οπτικών επικοινωνιών:
Λειτουργίες απόδοσης και διαχείρισης δικτύου μετάδοσης δικτύων δοκιμής στην ολοκλήρωση δικτύων οπτικών επικοινωνιών.
Χαρακτηριστικά γνωρίσματα προϊόντων:
Η οπτική μείωση και η οπτική παραγωγή δύναμης μπορούν να τεθούν γρήγορα και ακριβώς, και ο οπτικός χρόνος σταθερότητας ελέγχου δύναμης είναι κα λιγότερο από 200.
Ο πολυδιαυλικός εξασθενητής τίθεται συγχρόνως, και οι πολλαπλάσιοι λιμένες μετριούνται ταυτόχρονα, ο οποίος κερδίζει πολύ χρόνο μέτρησης
Ο ενσωματωμένος μεγάλης ακρίβειας οπτικός μετρητής δύναμης εξασφαλίζει τη σταθερότητα και την ακρίβεια του ελέγχου δύναμης
Απλή λειτουργία, διαισθητικό γραφικό ενδιάμεσο με τον χρήστη, πολυδιαυλική πρόβλεψη στοιχείων, θέση δοκιμής με μια ματιά.
Το μικρό μέγεθος, συμπαγής δομή, δύο 4 συσκευές καναλιών έπεσε απότομα, μπορεί να προσδιοριστεί ως συσκευή 8 καναλιών στη χρήση.
Προδιαγραφή
| 型号 πρότυπο # |
U8748 |
| Σειρά εξασθενητών |
0~35 DB (τύπος 40dB) |
| Μήκος κύματος βαθμολόγησης (επιλογή) |
850 NM (άλλα μήκη κύματος είναι προαιρετικά) |
| Απώλεια εισαγωγής |
≤ τύπος 1.5dB 1,8 DB |
| Τύπος ινών |
50/125um, self-adaptation 62.5/125um MMF |
| Τύπος συνδετήρων |
FC/UPC συνδετήρας |
| Ακρίβεια μείωσης |
± 0,20 DB (0 ~ 20 DB), ± 0,30 DB (20 ~ 35 DB)
± 0,05 DB (0 ~ 30 DB με τον έλεγχο δύναμης)
|
| Επανάληψη |
±0.05 DB |
| Υπολογισμός μέσου όρου του χρόνου του ΠΡΩΘΥΠΟΥΡΓΟΥ οργάνων ελέγχου |
κα 2~1000 |
| Εγκαθιστώντας χρόνος |
200ms |
| Ταχύτητα μετάβασης μείωσης |
0,1 ~ 35 dB/s |
| Επιστροφής απώλεια |
> 25 DB |
| Διεπαφή επικοινωνίας |
RS232, USB, έλεγχος RJ45 από το PC |
| Μέγιστη ασφαλής δύναμη εισαγωγής |
+17dBm (θέση ελέγχου δύναμης) |
| Περίοδος επαναδιακρίβωσης |
2 έτη |
| Θερμοκρασία λειτουργίας |
0~ +40℃ |
| Θερμοκρασία αποθήκευσης |
-30~+80℃ |
| Δύναμη |
100~240 Β |
| Διαστάσεις |
245mm W, 105mm Χ, 320 χιλ. Δ |
| Βάρος |
5 κλ |
Σημείωση: Το U8741 είναι απλού διαύλου, U8742 είναι δύο καναλιών, και U8748 είναι κανάλι 8.
Αρχή του εξασθενητή:
Ένας εξασθενητής είναι ένα κύκλωμα που χρησιμοποιείται για να εισαγάγει μια προκαθορισμένη μείωση μέσα σε ένα διευκρινισμένο φάσμα συχνότητας. Υποδεικνύεται γενικά από τον αριθμό ντεσιμπέλ που εισάγονται και τον αριθμό ωμ της χαρακτηριστικής σύνθετης αντίστασης. Οι εξασθενητές χρησιμοποιούνται ευρέως στα συστήματα καλωδιακής τηλεόρασης για να καλύψουν τις απαιτήσεις επιπέδων των πολλαπλάσιων λιμένων. Όπως η εισαγωγή ενισχυτών, έλεγχος επιπέδων παραγωγής, έλεγχος μείωσης κλάδων. Ενεργητικοί εξασθενητές εξασθενητών και ενεργοί εξασθενητές δύο τύποι. Ο ενεργός εξασθενητής συνδυάζεται με άλλα θερμικά στοιχεία για να διαμορφώσει έναν μεταβλητό εξασθενητή, ο οποίος χρησιμοποιείται σε έναν ενισχυτή για τα αυτόματα κυκλώματα ελέγχου κέρδους ή κλίσεων. Οι παθητικοί εξασθενητές έχουν καθορίσει τους εξασθενητές και τους διευθετήσιμους εξασθενητές.
