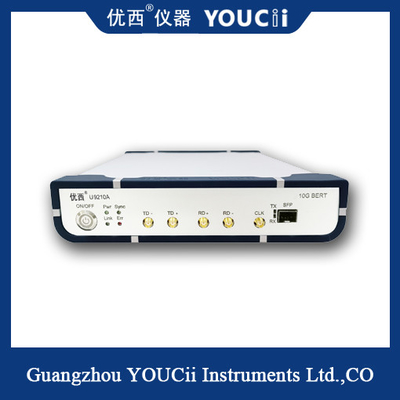

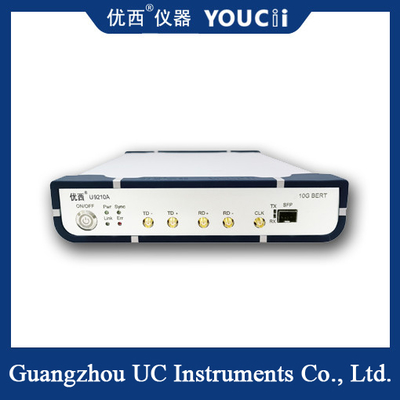

10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31
10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Μεγάλες Εικόνας :  10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: YOUCii
Πιστοποίηση: CU,IOS
Αριθμό μοντέλου: U9210A
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: negotiate a price
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 20 ΗΜΕΡΕΣ ΕΡΓΑΣΙΑΣ
Όροι πληρωμής: Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: μήνας 5 pcs+per
Επικοινωνία

10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

περιγραφή
Σχέδια: PRBS7, PRBS9, PRBS15, PRBS23, PRBxS31 Χρόνοι ανόδου και πτώσης (20% σε 80%): 18~23 CP
Ευαισθησία εισαγωγής σημάτων στοιχείων (single-ended): 0.1Vpp Θερμοκρασία Λειτουργίας: 10~50°C
Αντιστροφή σχεδίων: Αντιστροφή σημάτων υποστηρίξεων στη συσκευή αποστολής σημάτων και το δέκτη Ρολόι έξω: 100 έως 156,25 MHz
Επισημαίνω:

10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού

,

Κώδικας υποστήριξης του BERT για PRBS7

10G Full Rate BERT Κωδικός υποστήριξης για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Χαρακτηρισμός απόδοσης:

Ένα οπτικό κανάλι SFP και ένα ηλεκτρικό κανάλι, δύο κανάλια συγχρονισμένη είσοδος και έξοδος, δοκιμή κώδικα σφάλματος μπορεί να είναι ανεξάρτητη.

Υποστήριξη συνεχούς ανίχνευσης σφαλμάτων και εντοπισμού σφαλμάτων συγχρονισμού.

Υποστηρίζει πλήρη ταχύτητα από 622M έως 11,7Gbps.

Τύπος κωδικού υποστήριξης: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

Ένα κανάλι χαμηλής ρολογικής έκδοσης jitter, το οπτικό κανάλι και το ηλεκτρικό κανάλι μοιράζονται ένα ρολόι, τα δύο κανάλια συγχρονίζονται ρολόι.

Τρόπος επικοινωνίας USB HID ή USB-COM.


 Λογισμικό λειτουργία Εισαγωγή

  • Ταχύτητα δεδομένων: Ρύθμιση του τρέχοντος ρυθμού δεδομένων.
  • Παράδειγμα δεδομένων:Επίθεση του τρέχοντος PRBS ((Πρότυπο).
  • Κατάσταση Rx: Ο εξοπλισμός διαθέτει δύο κανάλια, οπτικό κανάλι και ηλεκτρικό κανάλι.Η διεπαφή SFP είναι οπτικό κανάλιΤο RX+ και το RX- είναι ηλεκτρικό κανάλι.
  • Αντιστρέψτε τα δεδομένα:Η πολικότητα του σήματος εισόδου του ηλεκτρικού καναλιού μπορεί να ρυθμιστεί αντιστρόφως, π.χ. RX+ σε TX- και RX- σε Tx+.
  • Χρόνος λήξης: Ρυθμισμός χρόνου συσσώρευσης για τη μέτρηση BER συσσώρευσης.
  • Κουμπί εκκίνησης:Ξεκινήστε τη ρύθμιση των παραμέτρων και τη δοκιμή του στιγμιαίου BER και του BER συσσώρευσης.
  • Δακτυλισμός ανανέωσης: Ανανέωση χειροκίνητα της συσσωρευμένης BER.
  • Το κουτί διευθύνσεων USB:10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 0Απαριθμήστε αυτόματα όλες τις διευθύνσεις συσκευών USB, επιλέξτε μια διεύθυνση USB και πατήστε το κουμπί Συνδέστε για να συνδέσετε την τρέχουσα συσκευή.
  • Αμέσως BER ((ποσοστό σφάλματος bits): ανανεώνονται σε διαστήματα 200 ms.

Accumulatio BER ((το ποσοστό σφάλματος bit): συσσωρεύεται ο στιγμιαίος αριθμός σφάλματος bit και ο χρόνος παρέλευσης,Accumulatio BER = στιγμιαίος αριθμός σφάλματος bit/(το χρόνο παρέλευσης*συνολικός αριθμός bit).



- Όχι, όχι, όχι. Παράμετρος Ελάχιστο Τύπος Μαξ Μονάδα
1 Ποσοστό δεδομένων 0.622

0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,

5.0,6.144,6.25,7.5,8. 5,9.953,10.00,10.3125,10.52,10.709,

11.09,11.32,11.7

 11.7 Gbit/s
2 Σχήματα
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

3 Χρόνοι άνοδος και πτώσης ((20% έως 80%)
18 23 σπ
4 Αντιστροφή μοτίβου
Υποστηρίζει την αντιστροφή σήματος στον πομπό και τον δέκτη

5 Άμβλεια εξόδου σήματος (μόνο άκρο) 200 800 1000 mV
6 Τραυματισμός εξόδου δεδομένων (RMS)
1.5 ((10.3125G κάτω)
σπ
7 Διασύνδεση εισόδου και εξόδου δεδομένων
Διαφορετικό, συνδεδεμένο με εναλλασσόμενο ρεύμα, αντίσταση 50 Ωμ, SMA

8 Τελείωσε η ώρα 100 156.25 156.25 MHz
9 Ευαισθησία εισόδου σήματος δεδομένων (μονοτελής)
0.1
Vpp
10 Διασταύρωση οφθαλμού εξόδου δεδομένων 50 52 54 %
11 Θερμοκρασία λειτουργίας 10 25 50 °C



10G σύνολο - κώδικας υποστήριξης του BERT ποσοστού για PRBS7/PRBS9/PRBS15/PRBS23/PRBS31 1
