Ένθετο/μετρητής επιστροφής απώλειας από την εξωτερική ενιαία έξοδο πηγής φωτός πηγής φωτός

Ένθετο/μετρητής επιστροφής απώλειας από την εξωτερική ενιαία έξοδο πηγής φωτός πηγής φωτός

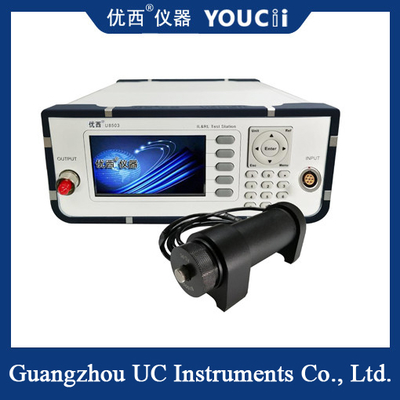

Το ένθετοτου U8503 +U82021/ο μετρητής επιστροφής απώλειας και ο μετρητής δύναμης είναι ένα συμπαγές, άμεσο όργανο επίδειξης για την κατάλληλη μέτρηση της επιστροφής απώλειας, της απώλειας εισαγωγής και της δύναμης. Με έναν ενιαίο λιμένα παραγωγής, ο μετρητής είναι πολύ εύχρηστος και ιδανικός για τους κατασκευαστές αλτών καλωδίων ινών.

Το U8503+U82021 είναι μετρητής απώλειας ενθέτων/επιστροφής από την πηγή φωτός εξωτερική. Η ολοκλήρωση ενός υπερβολικά χαμηλού πίσω συνδετήρα αντανάκλασης FC/APC στο λιμένα παραγωγής επιτρέπει στη χρήση των υβριδικών αλτών για να προσαρμόσει τις μετρήσεις με τους διάφορους τύπους συνδετήρων χωρίς συμβιβασμό της σειράς μέτρησης επιστροφής απώλειας. Όταν μια συσκευή υπό δοκιμή (DUT) συνδέεται με τον άλτη και η παραγωγή DUT ολοκληρώνεται, η επιστροφής απώλεια του DUT θα επιδειχθεί.

Προδιαγραφή

Τι είναι επιστροφής απώλεια;

Όταν ένα σήμα οπτικής ίνας εισάγει ή αφήνει ένα τμήμα οπτικών συσκευών (όπως ένας συνδετήρας οπτικής ίνας), ο κακός συνδυασμός ασυνέχειας και σύνθετης αντίστασης θα οδηγήσει απεικονισμένος ή αντηχημένος, απεικονισμένος ή επιστρεφόμενος απώλεια δύναμης σημάτων, δηλ., επιστροφής απώλεια, επιστροφής απώλεια (RL). Η απώλεια εισαγωγής είναι μια μέτρηση της προκύπτουσας αξίας σημάτων όταν αντιμετωπίζει η οπτική σύνδεση την απώλεια, ενώ η επιστροφής απώλεια είναι μια μέτρηση της απεικονισμένης αξίας απώλειας σημάτων όταν αντιμετωπίζει η οπτική σύνδεση τη συστατική πρόσβαση.

Τύπος υπολογισμού: RL=-10 το LG (P0/P1), P0 δείχνει την απεικονισμένη οπτική δύναμη, P1 δείχνει την οπτική δύναμη εισαγωγής.

Η αξία επιστροφής απώλειας εκφράζεται στο DB και είναι συνήθως αρνητική, έτσι όσο μεγαλύτερη η αξία επιστροφής απώλειας, ο καλύτερος, με τις χαρακτηριστικές προδιαγραφές κυμαινόμενος από -15 έως -60 DB. Σύμφωνα με τους βιομηχανικά τυποποιημένους, η επιστροφής απώλεια υπερβολικών γυαλισμένων PC συνδετήρων οπτικών ινών πρέπει να είναι μεγαλύτερη από 50dB, και η επιστροφής απώλεια πλάγιου που γυαλίζεται είναι συνήθως μεγαλύτερη από 60dB. Ο τύπος PC πρέπει να είναι μεγαλύτερος από 40dB. Για τις πολλαπλού τρόπου ίνες, η χαρακτηριστική αξία RL είναι μεταξύ 20 και 40 DB.
