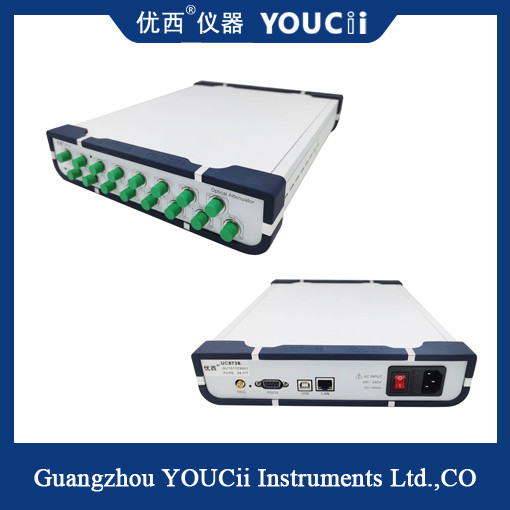

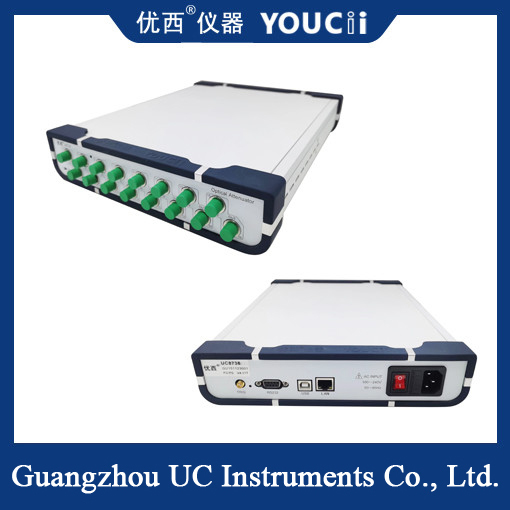

4/8 Channel Optically Controlled Optical Attenuator Multiple Devices Can Be Cascaded
Δοκιμή οπτικού πομποδέκτη
Στη μέτρηση σφάλματος πολλαπλών καναλιών της μονάδας οπτικού πομποδέκτη, πραγματοποιείται μέτρηση παράλληλων δεδομένων.
Στη μέτρηση ευαισθησίας της μονάδας οπτικής λήψης, παρέχεται παράλληλη, γρήγορη και ακριβής είσοδος οπτικής ισχύος.
Ο χρόνος σταθερότητας ελέγχου οπτικής ισχύος 100 ms, βελτιώνει σημαντικά την απόδοση της δοκιμής.
Ολοκληρωμένη δοκιμή οπτικού δικτύου
Κατά την ενσωμάτωση και τη δοκιμή εξοπλισμού δικτύου για τη δοκιμή της απόδοσης μετάδοσης δικτύου και της διαχείρισης δικτύου.
Χαρακτηριστικά
Γρήγορες, ακριβείς ρυθμίσεις εξασθένησης και οπτικής ισχύος, Χρόνος ρύθμισης: 100 ms
Ο εξασθενητής πολλαπλών καναλιών ρυθμίζεται ταυτόχρονα και πολλαπλές θύρες μετρώνται ταυτόχρονα, εξοικονομώντας έτσι πολύ χρόνο μέτρησης.
Το ενσωματωμένο OPM υψηλής ακρίβειας εξασφαλίζει τη σταθερότητα και την ακρίβεια.
Απλό και διαισθητικό γραφικό περιβάλλον χρήστη, προεπισκόπηση δεδομένων πολλαπλών καναλιών, η κατάσταση της δοκιμής με μια ματιά.
Χαρακτηριστικά οργάνου:
▲Η οπτική εξασθένηση και η έξοδος οπτικής ισχύος μπορούν να ρυθμιστούν γρήγορα και με ακρίβεια. Ο χρόνος σταθερότητας ελέγχου οπτικής ισχύος είναι μικρότερος από 200 ms.
▲ Ο εξασθενητής πολλαπλών καναλιών ρυθμίζεται ταυτόχρονα και πολλαπλές θύρες μετρώνται ταυτόχρονα, εξοικονομώντας πολύ χρόνο μέτρησης.
▲ Το ενσωματωμένο οπτικό μετρητή ισχύος υψηλής ακρίβειας εξασφαλίζει τη σταθερότητα και την ακρίβεια της παρακολούθησης ισχύος.
▲ μικρό μέγεθος, συμπαγής δομή, απλή λειτουργία, διαισθητικό γραφικό περιβάλλον χρήστη, προεπισκόπηση δεδομένων πολλαπλών καναλιών, κατάσταση δοκιμής με μια ματιά.
Προδιαγραφές
| Μοντέλο # |
U8734 4Ch. |
U8738 8Ch. |
| Εύρος εξασθενητή |
0~40 dB |
| Μήκος κύματος βαθμονόμησης |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Απώλεια εισαγωγής |
≤1.5 dB |
| Τύπος ίνας |
9/125 um single mode |
| Τύπος συνδέσμου |
FC/UPC Connector |
| Ακρίβεια εξασθένησης |
≤ ± 0.1 dB (0 ~ 25 dB),
≤ ± 0.02 dB By Power Control
|
| Επαναληψιμότητα |
≤ ±0.02 dB |
| Χρόνος μέσου όρου οθόνης PM |
1~1000ms |
| Χρόνος εγκατάστασης |
100ms |
| Ταχύτητα μετάβασης εξασθένησης |
0.1 ~ 50 dB/s |
| Απώλεια επιστροφής |
> 45 dB |
| Μέγιστη ασφαλής ισχύς εισόδου |
+20dBm |
| Διεπαφή επικοινωνίας |
RS232, USB,RJ45 Control by PC |
| Περίοδος επαναβαθμονόμησης |
2 χρόνια |
| Θερμοκρασία λειτουργίας |
0～ +40℃ |
| Θερμοκρασία αποθήκευσης |
-30～+80℃ |
| Ισχύς |
100~240 V |
| Διαστάσεις |
235mm W, 55 mm H, 320 mm D |
| Βάρος |
3.0 kg |
