1310/1550 NM διπλός - έλεγχος οργάνων απώλειας εισαγωγής μήκους κύματος ενσωματωμένος

Έλεγχος οργάνων απώλειας εισαγωγής διπλός-μήκους κύματος 1310/1550 NM ενσωματωμένος

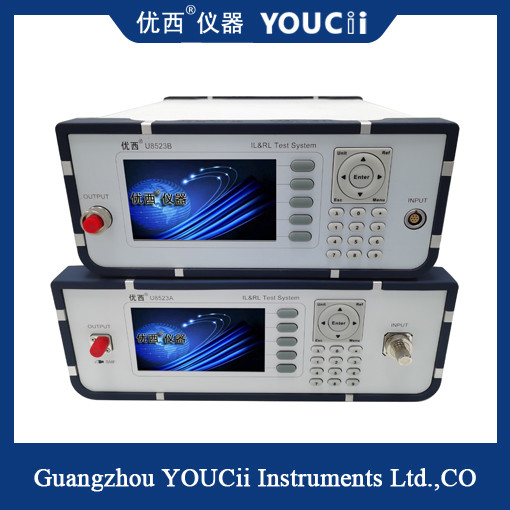

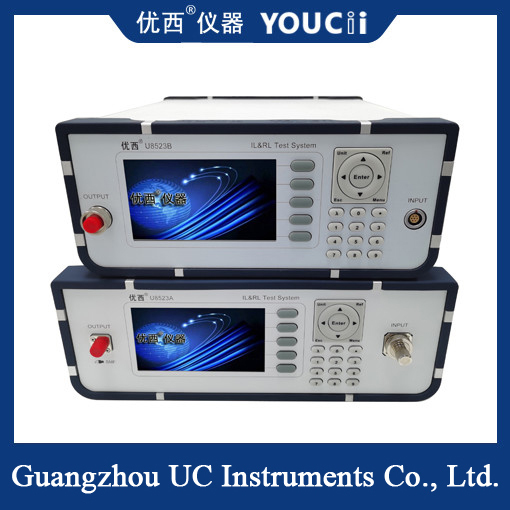

U8523A διπλοί πίσω ανακλαστήρας πηγής φωτός 1310/1550 NM/μετρητής δύναμης είναι ένας υπολογιστής γραφείου, επίδειξη οθόνης LCD άμεσα, ενιαία έξοδος πηγής φωτός, που μετρά την πίσω απώλεια, την απώλεια εισαγωγής και την άμεση μέτρηση του οπτικού οργάνου δύναμης. Είναι κατάλληλο για τη μέτρηση των τμημάτων, των συστημάτων και των συνδετήρων οπτικών επικοινωνιών της οπτικής ίνας και του καλωδίου.

Το U8523A έχει μια χτισμένη το 1310 πηγή φωτός μήκους κύματος nm/1550nm και έναν ενσωματωμένο πίνακα ελέγχων U88201 στα πλαίσια. Ένας υπερβολικά χαμηλός πίσω συνδετήρας αντανάκλασης FC/APC είναι ενσωματωμένος στο λιμένα παραγωγής, και οι υβριδικοί άλτες μπορούν να χρησιμοποιηθούν για να προσαρμόσουν τις μετρήσεις των διάφορων τύπων συνδετήρων χωρίς επιρροή της σειράς μέτρησης επιστροφής απώλειας. Όταν η συσκευή υπό δοκιμή (DUT) συνδέεται με το τερματικό παραγωγής αλτών DUT, η επιστροφής απώλεια της συσκευής υπό δοκιμή επιδεικνύεται.

Προδιαγραφή

Τι είναι επιστροφής απώλεια;

Όταν ένα σήμα οπτικής ίνας εισάγει ή αφήνει ένα τμήμα οπτικών συσκευών (όπως ένας συνδετήρας οπτικής ίνας), ο κακός συνδυασμός ασυνέχειας και σύνθετης αντίστασης θα οδηγήσει απεικονισμένος ή αντηχημένος, απεικονισμένος ή επιστρεφόμενος απώλεια δύναμης σημάτων, δηλ., επιστροφής απώλεια, επιστροφής απώλεια (RL). Η απώλεια εισαγωγής είναι μια μέτρηση της προκύπτουσας αξίας σημάτων όταν αντιμετωπίζει η οπτική σύνδεση την απώλεια, ενώ η επιστροφής απώλεια είναι μια μέτρηση της απεικονισμένης αξίας απώλειας σημάτων όταν αντιμετωπίζει η οπτική σύνδεση τη συστατική πρόσβαση.

Τύπος υπολογισμού: RL=-10 το LG (P0/P1), P0 δείχνει την απεικονισμένη οπτική δύναμη, P1 δείχνει την οπτική δύναμη εισαγωγής.

Η αξία επιστροφής απώλειας εκφράζεται στο DB και είναι συνήθως αρνητική, έτσι όσο μεγαλύτερη η αξία επιστροφής απώλειας, ο καλύτερος, με τις χαρακτηριστικές προδιαγραφές κυμαινόμενος από -15 έως -60 DB. Σύμφωνα με τους βιομηχανικά τυποποιημένους, η επιστροφής απώλεια υπερβολικών γυαλισμένων PC συνδετήρων οπτικών ινών πρέπει να είναι μεγαλύτερη από 50dB, και η επιστροφής απώλεια πλάγιου που γυαλίζεται είναι συνήθως μεγαλύτερη από 60dB. Ο τύπος PC πρέπει να είναι μεγαλύτερος από 40dB. Για τις πολλαπλού τρόπου ίνες, η χαρακτηριστική αξία RL είναι μεταξύ 20 και 40 DB.
