155M~11.3Gbps Αναπροσαρμοστική ταχύτητα ανάκτησης ρολογιού CDR 4Διαίρεση συχνότητας

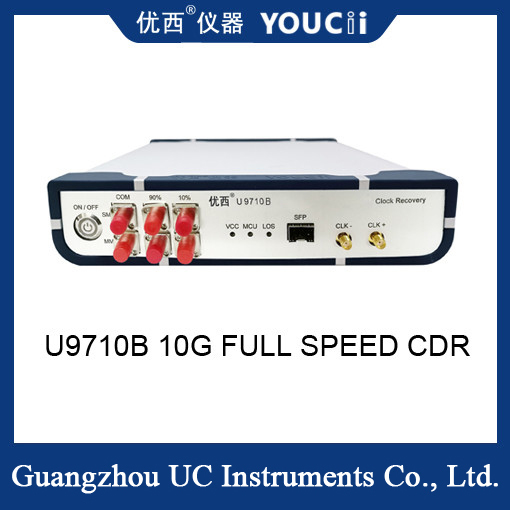

Η μονάδα ανάκτησης οπτικού/ηλεκτρικού ρολογιού U9710B υποστηρίζει εύρος 155MBd έως 11,3GBps, 10G πλήρης ταχύτητας 4 διαίρεσης συχνοτήτων,και παρέχει τυπικές λειτουργίες ανάκτησης ρολογιού για οπτικά και ηλεκτρικά σήματα μονοτρόπου και πολυτρόπου.
Όταν το οσιλοσκόπιο δειγματοληψίας δοκιμάζει το οπτικό μοτίβο και τη μορφή κύματος του οφθαλμού, πρέπει να ενεργοποιείται από την ίδια πηγή με το μετρούμενο σήμα.
Η ενότητα CDR (ανακάλυψη ρολογιού) χρησιμοποιείται κυρίως στο περιβάλλον δοκιμής που απαιτεί οσιλοσκόπιο δειγματοληψίας για τη δοκιμή οπτικού χάρτη οφθαλμού, αλλά δεν παρέχει ρολόι ενεργοποίησης.Τυπική εφαρμογή είναι η δοκιμή οπτικών δικτύων, ή για τα προϊόντα BOB σε εφαρμογή PON, επειδή ο ίδιος ο μετρούμενος οπτικός εξοπλισμός δεν έχει έξοδο ρολογιού διαίρεσης συχνότητας.Το σήμα ρολογιού πρέπει να ανακτώνται για να ενεργοποιηθεί το οσιλοσκόπιο δειγματοληψίας κατά τη δοκιμή του μοτίβου οπτικού οφθαλμού.
Το όργανο ανάκτησης ρολογιού U9710B είναι ένα προσαρμοστικό όργανο ανάκτησης ρολογιού δεδομένων υψηλής ποιότητας και υψηλής απόδοσης, υψηλού εύρους ζώνης, υψηλού φάσματος.Μπορεί να εξαγάγει και να ανακτήσει συγχρονισμένο ρολόι και δεδομένα από σήματα δεδομένωνΥποστηρίζει την είσοδο οπτικού σήματος, την είσοδο ηλεκτρικού σήματος και την είσοδο οπτικού σήματος ταυτόχρονα σε τρεις τρόπους.
| ΟΧΙ |
Τεχνικός δείκτης |
Επικαιροποίηση |
ΜΙΝ |
μονάδα |
| 1 |
Περιοχή ταχύτητας δεδομένων |
11.3 |
0.155 |
Gbit/s |
| 2 |
Ανίχνευση εσωτερικής απώλειας σήματος (LOS) |
128 (υπερφόρτωση) |
5 ((Αισθητικότητα) |
mV |
| 3 |
Η τάση τροφοδοσίας (εξωτερική τάση εισόδου τροφοδοσίας) |
5.5 |
4 |
V |
| 4 |
Θερμοκρασία λειτουργίας |
85 |
-40 |
°C |
| 5 |
Χρόνος άνοδος του ρολογιού (OC-192) (20% ~ 80%) |
33.1 |
22.2 |
σπ |
| 6 |
Χρόνος παύσης του ρολογιού (OC-192) (80% ~ 20%) |
33.7 |
23.9 |
σπ |
| 7 |
Συνήθεια ρολογιού (10,3125Gbps, διαίρεση 2 συχνοτήτων) |
2.578 |
2.578 |
GHz |
| 8 |
Δυνατότητα έκδοσης (10,3125Gbps) |
1 (τυπική τιμή) |
σπ |
Πεδίο εφαρμογής:
Ανάπτυξη και παραγωγή οπτικών μονάδων δέκτη και δέκτη
ανάπτυξη και παραγωγή οπτικής συσκευής/υποσυστήματος·
Ελέγχος ποιότητας εισερχόμενων υλικών και παραγωγή από τον προμηθευτή του εξοπλισμού συστήματος·
εγκατάσταση και αντιμετώπιση προβλημάτων του εξοπλισμού συστήματος·
Βασικές παραμέτρους της CDR:
1Πεδίο ανάκτησης ρολογιού: 155Mb/s έως 11Gb/s.
2. Περιοχή μήκους κύματος: 800-1600 nm·
3Οπτικό εύρος εισόδου: +3 ~ -15 dBm.
4Ηλεκτρικό ρολόι ανάκτησης εξόδου (διαίρεση συχνότητας 4) εύρος: 38,75MHz έως 2,78GHz.
5Διάταξη ρολογιού εξόδου: Δίδυμο εναλλασσόμενου ρεύματος/ 800 mVpp σε τυπικό επίπεδο.
6Φασματικό λόγο (μπορεί να επιλεγεί ανάλογα με τον χρήστη): 10% (CDR) -90% (Output)
7. Υποστήριξη ανάκτησης ρολογιού των οπτικών σημάτων μονοτρόπου και πολυτρόπου·
8Οπτικός τύπος διεπαφής: SFP/SFP+ slot (LC/PC).
9Τύπος ηλεκτρικής διεπαφής: SMA (3,5 mm θηλυκό).
Ποσοστό στήριξης:
Οποιαδήποτε ταχύτητα από 155Mbit έως 11,3Gbit
Εξέλιξη 1/4 ρολογιού
