10G Full Speed ​​με κωδικό οπτικού σφάλματος για 622M έως 15G 5 κανάλια BERT

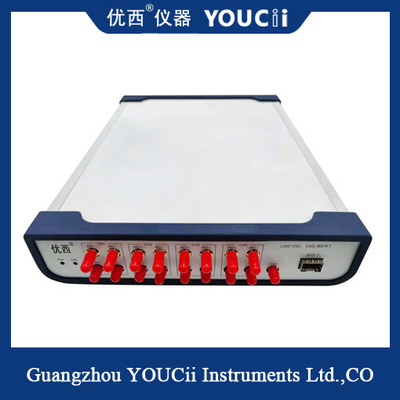

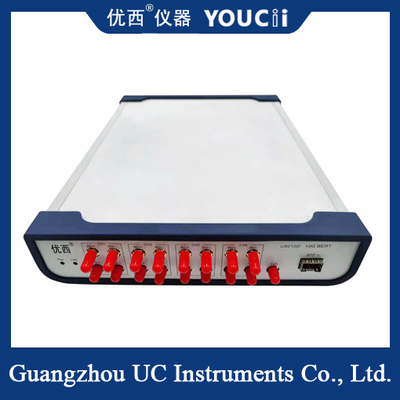

Το U9210D είναι γρήγορο, βολικό και μικρό σε μέγεθος.Ένα κανάλι οπτικής θύρας SFP και ένα κανάλι ηλεκτρικής θύρας, τα δύο κανάλια είναι συγχρονισμένα είσοδος και έξοδος, η δοκιμή σφαλμάτων μπορεί να είναι ανεξάρτητη.

Υποστηρίζει συνεχή ανίχνευση σφαλμάτων και περιοδική παρακολούθηση σφαλμάτων.Υποστήριξη πλήρους ταχύτητας 10G (622M~11,7Gbps 20 σημεία συχνότητας).

Κωδικός υποστήριξης: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Λογισμικό λειτουργία εισαγωγήUtion

1.1 Ρυθμός δεδομένων: Ρύθμιση του τρέχοντος ρυθμού δεδομένων.

1.2 Μοτίβο δεδομένων: Ρύθμιση και στη συνέχεια τρέχον PRBS (Μοτίβο).

1.3 Gating Time: Ρύθμιση χρόνου συσσώρευσης για μέτρηση BER συσσώρευσης .

1.4 Κουμπί έναρξης όλων των καναλιών: Ξεκινήστε να ρυθμίζετε τις παραμέτρους και ξεκινήστε όλο το κανάλι για να δοκιμάζετε το Accuulation BER.

1.5 Κουτί διεύθυνσης USB:Αριθμήστε αυτόματα όλες τις διευθύνσεις συσκευής USB, επιλέξτε μια διεύθυνση USB και πατήστε το κουμπί Σύνδεση για να συνδέσετε την τρέχουσα συσκευή.

1.6 Κουμπί τρέχοντος καναλιού: Μη αυτόματη εκκίνηση ή διακοπή της συσσωρευμένης δοκιμής BER.

1.7 Accumulatio BER (ποσοστό σφάλματος bit): συσσώρευση του στιγμιαίου αριθμού σφαλμάτων bit και του χρόνου παρέλευσης, Accumulatio BER = πλήθος στιγμιαίων σφαλμάτων bit/(χρόνος λήξης*συνολικός αριθμός bit).

1.8 Πλαίσιο ελέγχου PG Eneble: Ενεργοποίηση ή απενεργοποίηση της εξόδου TX.

1.9 Μέτρηση

Κλείδωμα: Το Rx lol(συγχρονισμός) είναι κλείδωμα ή ξεκλείδωμα Σφάλμα Cnt: Μετρητής σφαλμάτων Bit Accumulatio

Χρόνος δοκιμής: Τρέχον συσσωρευμένος χρόνος καναλιού για μέτρηση Accumulatio BER.
